Ищу ролик под ремень 6мм в ширину

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Ищу ролик под ремень 6мм в ширину

Сообщение Artppm » 06 сен 2015, 12:00

Нужные параметры
24 внешний диаметр(можно + - мм)
8-12внутренний
высота около 7мм

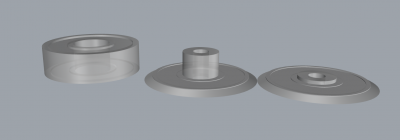

Набросок сделал в рино, есть мысль использовать 609 подшипник и распечатать 2 фланца(кромки) для удержания ремня. но возможно кто знаком с роликом готовым

даже другого размера подойдут, мне бы понять как их вообще искать!

Буду благодарен :roll:

Artppm

Сообщения: 66
Зарегистрирован: 06 июн 2015, 17:13

Re: Ищу ролик под ремень 6мм в ширину

Сообщение Myp » 06 сен 2015, 14:42

если можешь распечатать фланцы так распечатай сразу весь ролик.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Ищу ролик под ремень 6мм в ширину

Сообщение ДимаМ » 06 сен 2015, 14:59

Если речь идет про фдм-печать, то весь ролик лучше не печатать, т.к. получится эллипс. А почему нельзя к 609подшипнику добавить две шайбы?
ДимаМ

Сообщения: 111
Зарегистрирован: 07 дек 2013, 01:01

Re: Ищу ролик под ремень 6мм в ширину

Сообщение Artppm » 06 сен 2015, 15:28

тут немножко в другом беда
2 шайбы во первых не красиво
во вторых размерных шайб не нашел подходящих

печатать тоже вариант, но блин немного не то!

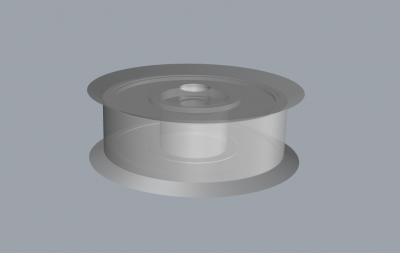

вот модель моя подробней



Добавлено спустя 2 минуты 20 секунд:
61901 12х24х6

нашел еще такой

то же подходит! даже возможно и лучше! мне нужны были борта "широкие", для более плотного "контроля" ремня. а то было дело болт от натяжения погнулся, и ремень начал сбегать с ролика
Artppm

Сообщения: 66
Зарегистрирован: 06 июн 2015, 17:13

Re: Ищу ролик под ремень 6мм в ширину

Сообщение setar » 07 сен 2015, 00:41

тебе не борта широкие нужны, а переделывать заделку болта опорного, чтобы фиксация была с двух сторон.
тут нельзя консольное крепление делать. это новичковая ошибка проектировщика
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ищу ролик под ремень 6мм в ширину

Сообщение Artppm » 07 сен 2015, 15:29

да, и на эту тему уже думаю)) как бы сделать с 2х стоно закрепу))всего то в 2х деталях, 4 ролика
Artppm

Сообщения: 66
Зарегистрирован: 06 июн 2015, 17:13
