Помощь по сервоприводам

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Помощь по сервоприводам

Сообщение Kosta23rus » 14 май 2014, 10:01

Всем здрасте!
помогите пож-та по такой проблеме:
есть сервопривод, на вал надо закрепить шток (удлинитель!)
может кто делал уже? или встречали в продаже???
Kosta23rus

Сообщения: 5
Зарегистрирован: 14 май 2014, 09:57

Re: Помощь по сервоприводам

Сообщение AndreiSk » 14 май 2014, 15:48

фотографию штока тогда еще надо. И как крепить?
Как продолжение качалки или удлинить вал?
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Помощь по сервоприводам

Сообщение Myp » 14 май 2014, 16:39

называется servo shaft coupler
бывают разных типов под всякие валы, в том числе и под шестигранник
http://www.abra-electronics.com/product ... ndard.html
http://www.servocity.com/html/servo_to_ ... 3NjUvl_vcg
подбирается по форме зубчиков под конкретную серву.

в принципе можно попробовать обычными китайскими муфтами алюминевыми обойтись, смотря какая задача стоит
типа таких.
http://www.aliexpress.com/item/Free-Shi ... 58700.html
если длинный шток будет закреплён независимо от сервы в 2х местах
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь по сервоприводам

Сообщение Kosta23rus » 14 май 2014, 17:01

бывают разных типов под всякие валы,


Спасибо большое! :good: :good: :good:
как раз подойдет вот такой хомут
Изображение,
только с зубчиками надо определиться.
вот на эту серву надо:
.Изображение
Последний раз редактировалось Kosta23rus 14 май 2014, 17:12, всего редактировалось 3 раз(а).
Kosta23rus

Сообщения: 5
Зарегистрирован: 14 май 2014, 09:57

Re: Помощь по сервоприводам

Сообщение avr123.nm.ru » 14 май 2014, 17:02

можно качалки из комплекта использовать - одну на серву, другую на вал-удлинитель и концы качалок связать. :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помощь по сервоприводам

Сообщение Kosta23rus » 14 май 2014, 17:05

Код: Выделить всёРазвернуть
ожно качалки из комплекта использовать - одну на серву, другую на вал-удлинитель и концы качалок связать.


не подходит данный вариант, серва на 12кг тяга.
мне вал металлический надо закрепить к серве через подшибники для открытия бункера и его закрытия.
Kosta23rus

Сообщения: 5
Зарегистрирован: 14 май 2014, 09:57

Re: Помощь по сервоприводам

Сообщение avr123.nm.ru » 14 май 2014, 17:27

А качалки из комплекта не на 12 чтоль?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помощь по сервоприводам

Сообщение Myp » 14 май 2014, 19:43

тогда поставь 2 шестерёнки и не мучайся
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь по сервоприводам

Сообщение Kosta23rus » 14 май 2014, 20:15

тогда поставь 2 шестерёнки и не мучайся


А какие шестеренки, и если можно ссылку! за ранее благодарен.

вот видео на 53 секунде четко видно бункера, вот хочу сделать так же.
http://www.youtube.com/watch?v=yTlSf3jN0SY
Kosta23rus

Сообщения: 5
Зарегистрирован: 14 май 2014, 09:57

Re: Помощь по сервоприводам

Сообщение Myp » 14 май 2014, 20:55

а на кой огород, если можно сделать штатным способом? так как оно и должно работать.

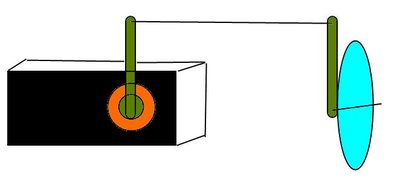

штатная качалка двигает тягу, тяга двигает рычаг на валу заслонки
нафиг не надо никакие удлинители и т.п.


слева серва, справа голубая заслонка на оси
зелёные качалка сервы и рычаг заслонки.

тем более разместить можно где угодно, например заслонку вобще в днище в воде сделать, а серву с рычагом сверху оставить, над водой.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь по сервоприводам

Сообщение Kosta23rus » 14 май 2014, 21:26

О глубокоуважаемый Фёдор Анатольевич -Спасибо!
