Сообщение ASIC » 21 дек 2012, 23:27

делаю станок с ЧПУ
с шаговиками разобрался - с компа уже управлять ими можно
а из чего цилиндрических спироидных червяков делать? (для перемещения каретки)
хотел из болтов, но они короткие
ASIC

Сообщения: 17
Зарегистрирован: 17 дек 2012, 14:25

Re: Червяки для станка с ЧПУ

Сообщение Angel71 » 22 дек 2012, 00:11

на строительном или хозрынке поищите. если очень скучно, можете сами резьбу нарезать. стержни всё там же или на барахолках ищите направляющие от принтеров или ещё чего.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Червяки для станка с ЧПУ

Сообщение Myp » 22 дек 2012, 00:26

обычные строительные шпильки
продаются в метизных и строительных магазинах
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Червяки для станка с ЧПУ

Сообщение ASIC » 22 дек 2012, 08:57

я по магазинам каталоги просмотрел, нашёл то что нужно :)
а в качестве направляющих что можно использовать?
роликовые ящичные направляющие,
труба и подшипники
труба и крепёж

трубу какого сечения брать круглого или квадратного?
или что нибудь другое...
ASIC

Сообщения: 17
Зарегистрирован: 17 дек 2012, 14:25

Re: Червяки для станка с ЧПУ

Сообщение Angel71 » 22 дек 2012, 09:50

а вы случаем до постройки не забыли перелопатить кучу тем по самодельным станкам? направляющие в воздухе болтаться будут или к основанию прикрутите? если в воздух, то полую или нет? ну и так, мамекаю, что запчасти к станкам (а не всякая фень-хрень) уже давно стоят вполне приемлимых денег.
Последний раз редактировалось Angel71 22 дек 2012, 10:00, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Червяки для станка с ЧПУ

Сообщение ASIC » 22 дек 2012, 09:59

перелопатил, теперь консультируюсь что на практике лучше
ASIC

Сообщения: 17
Зарегистрирован: 17 дек 2012, 14:25

Re: Червяки для станка с ЧПУ

Сообщение Angel71 » 22 дек 2012, 10:30

ничего не описав спрашиваете про диаметр и форму направляющих. :D т.е. вам с потолка число нужно? :Bravo: браво. :pardon: не заметно, что перелопатили.

Добавлено спустя 30 минут 1 секунду:

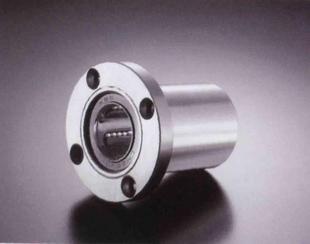

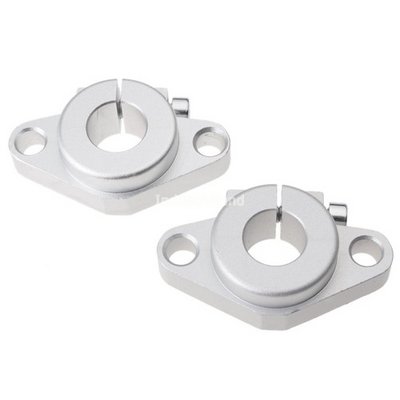

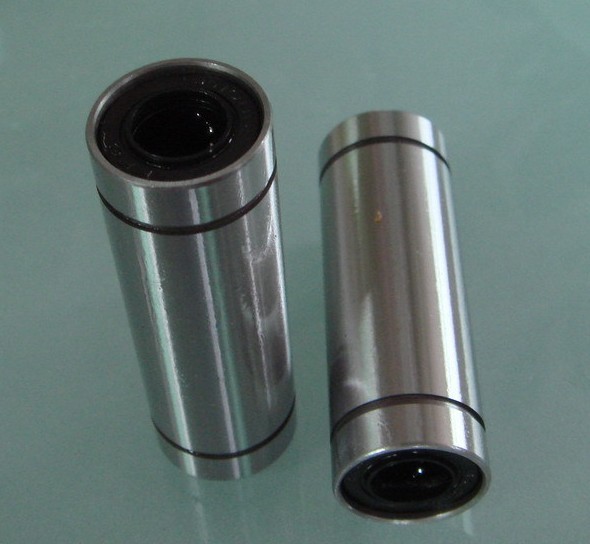

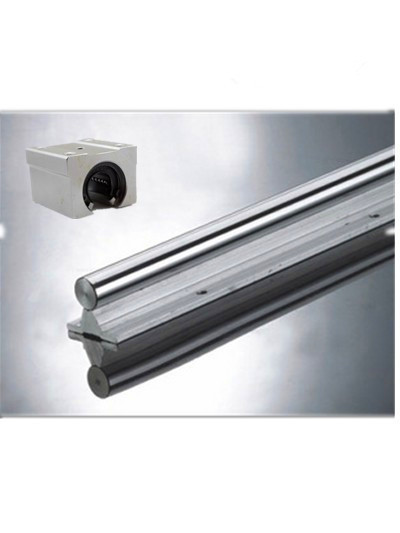

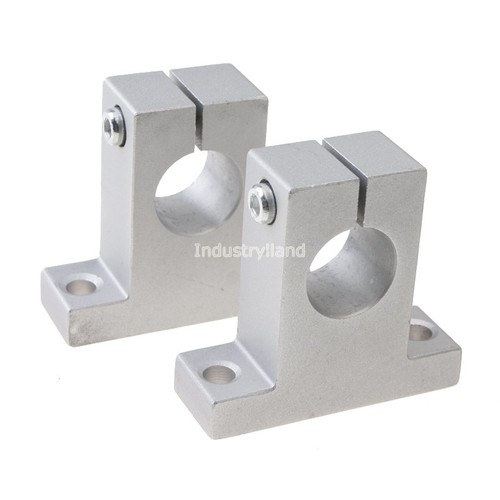

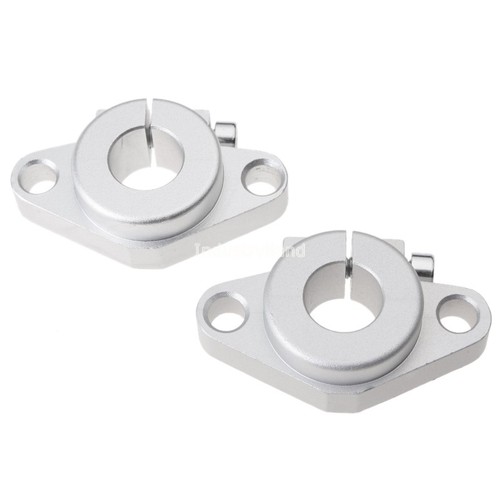

про вполне приемлимые цены (с учётом доставки):
от 5$
от 5$
пара от 5$
пара от 5.5$
пара от 5.5$
от 6$
и т.д. :) смотрим комплекты
от 25$
а вот такой

комплектик, в котором две направляющих и 4 подшипника стоит от 50$
от 30$
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Червяки для станка с ЧПУ

Сообщение ASIC » 22 дек 2012, 10:39

пока будет 300*300 мм рабочий "стол"
рабочим инструментом будет ДПМ ремонтируемый в соседней теме
и возможно выжигатель
печатные платы сверлить,из дерева и пластика барельефы делать, гравировку делать итд
пока на lpt порт повешу
потом собираюсь на usb перевести
ASIC

Сообщения: 17
Зарегистрирован: 17 дек 2012, 14:25

Re: Червяки для станка с ЧПУ

Сообщение Angel71 » 22 дек 2012, 10:46

:) жесть.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Червяки для станка с ЧПУ

Сообщение ASIC » 22 дек 2012, 11:24

у меня дипломная работа
в планах станок завершить за 2-3 месяца
первый месяц разработка,сборка,отладка механики ,а управление скриптом через lpt
второй месяц управление шаговиками и схемами коммутации передать микроконтроллеру
написать программу управления по usb и драйвер для микроконтроллера

моторчики уже управляются
ASIC

Сообщения: 17
Зарегистрирован: 17 дек 2012, 14:25

Re: Червяки для станка с ЧПУ

Сообщение setar » 24 дек 2012, 19:02

мамочки, мне страшно :)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Червяки для станка с ЧПУ

Сообщение TomaT » 25 дек 2012, 20:57

Тю. Тож действующую модель нужно, а не станок.
Направляйки от ящиков, винты из шпилек. Ничего страшного.
Гыкод переваривать необязательно, можно самосочиненное чего.
Для диплома в самый раз.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Червяки для станка с ЧПУ

Сообщение iburo » 26 дек 2012, 03:08

винт лучше брать ШВП с большим шагом резьбы, чем больше шаг, тем выше скорость работы. лично я взял 10мм шаг (за оборот), но есть и 16.
2 винта 350мм с гайками - вышло за 3 штуки всего. у меня на сайте глянь, все через usb
