Подвижное сочленение. Соединение с помощью подшипника

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Подвижное сочленение. Соединение с помощью подшипника

Сообщение catmurr » 24 сен 2012, 10:19

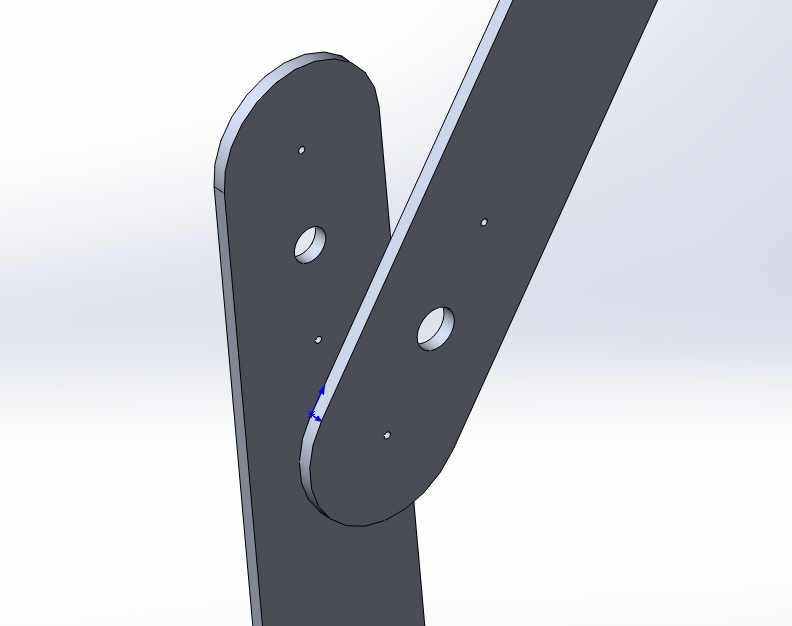

Дабы не изобретать велосипед, подскажите, как лучше реализовать подвижное сочленение с помощью подшипника, чтобы не возникало трения боковых поверхностей друг о друга?
Вложения
catmurr

Сообщения: 13
Зарегистрирован: 24 сен 2012, 10:11

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение Makuba » 25 сен 2012, 18:03

Шайба или если уж надо то упорные подшипники

Все от целей зависит, нагрузок и габаритов.
Makuba

Сообщения: 19
Зарегистрирован: 27 авг 2012, 16:09

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение Myp » 25 сен 2012, 19:07

просто пару шайб

одна шайба диаметром с внешнюю обойму, вторая шайба диаметром с внутреннюю
делаешь бутерброд, ветрикальная палка, потом большая шайба, потом подшипник, потом маленькая шайба потом горизонтальная палка. стягивается по центру болтом.

чем сильнее болт стягиваешь тем больше будет преднатяг и туже будет двигаться. поэтому затягивать не слишком сильно и использовать контрогайку.

Добавлено спустя 47 секунд:
шайбы можно тонкие, 0.5 мм хватит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение catmurr » 26 сен 2012, 08:53

Myp писал(а):просто пару шайб

одна шайба диаметром с внешнюю обойму, вторая шайба диаметром с внутреннюю
делаешь бутерброд, ветрикальная палка, потом большая шайба, потом подшипник, потом маленькая шайба потом горизонтальная палка. стягивается по центру болтом.

чем сильнее болт стягиваешь тем больше будет преднатяг и туже будет двигаться. поэтому затягивать не слишком сильно и использовать контрогайку.

Добавлено спустя 47 секунд:
шайбы можно тонкие, 0.5 мм хватит.


Ок, спасибо, у меня мысль тоже двигалась в этом направлении...
catmurr

Сообщения: 13
Зарегистрирован: 24 сен 2012, 10:11

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение igor-k » 01 дек 2012, 18:01

Что-то не понял, как болт стягивается.
он же получается касается двух вращающихся поверхностей.
igor-k

Сообщения: 18
Зарегистрирован: 10 фев 2012, 21:40

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение setar » 02 дек 2012, 22:52

по хорошему нужно крепить за одну поверхность обойму а за другую внутренний вкладыш.
все зависит от размеров узла, я применял подшипники с фланцем, которые внатяг крепились в одну поверхность.
шайба под осевой болт подбирается меньше внешней обоймы и этот болт крутится вместе со второй поверхностью
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение igor-k » 03 дек 2012, 00:18

А, тогда понятно.
Проблема достать фланцы для маленьких подшипников 10-20 мм в диаметре.
igor-k

Сообщения: 18
Зарегистрирован: 10 фев 2012, 21:40

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение setar » 03 дек 2012, 11:51

ещё зависит от технологии.

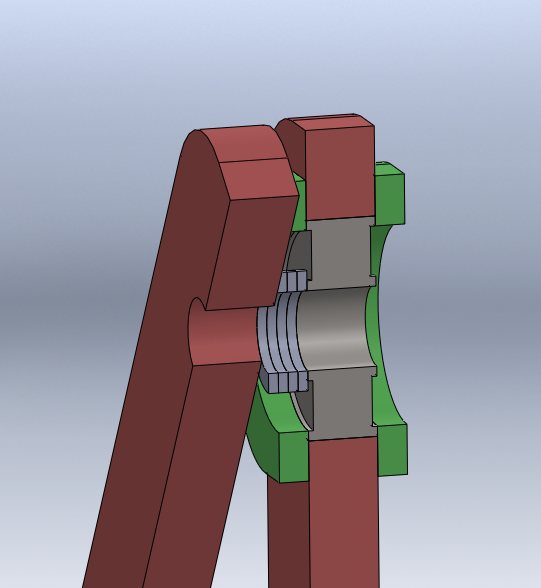

на 3D принтере я бы напечатал с одной стороны цилиндр-обойму, с другой вставку-ось.
для традиционных технологий можно вложить подшипник внутрь материала
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение esisl » 03 дек 2012, 14:58

Эм... Вообще-то есть такие промышленные подшипники. Я на них всегда вертящиеся столики делал. Очень кошерно получается.
Или сильные ограничения по массе?
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: Подвижное сочленение. Соединение с помощью подшипника

Сообщение Кирилл Дмитриенко » 06 дек 2012, 18:39

Обычную шайбу из фторопласта.
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32
