Дозатор штучный

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Дозатор штучный

Сообщение d3xr » 20 авг 2012, 14:51

Привет всем! В гараже стоит игровой кран-автомат вот такого плана Изображение

Все работает, в планах переделать его под торговый автомат. С электроникой рахобрался - трабла пока как отключить автотестирование механики..

Хочу чтобы продавал автомобильные елочки

Вопрос вот в чем. Как можно сделать дозатор штучного товара?

Подумывал о спирали, как в снековых автоматах, но быстро не сделаешь... Может конвейерную ленту с разделителями? В общем хелп! Полный отчет предоставлю потом :)
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Дозатор штучный

Сообщение elmot » 20 авг 2012, 15:13

Там ведь дырочка в упаковке сверху? Повесить все на штангу и вытягивать ее потихоньку.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Дозатор штучный

Сообщение dccharacter » 20 авг 2012, 15:54

не чудить и сделать заново. Делаешь направляющие так, чтобы освежители стопкой лежали в этом дозаторе. Внизу резиновый ролик. Кинул монетку - ролик провернулся, как в конвертовальной машине.

На 0:27 видно как работает станция вложения.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Дозатор штучный

Сообщение Dmitry__ » 20 авг 2012, 16:34

d3xr писал(а):Вопрос вот в чем. Как можно сделать дозатор штучного товара?
Подумывал о спирали, как в снековых автоматах, но быстро не сделаешь..

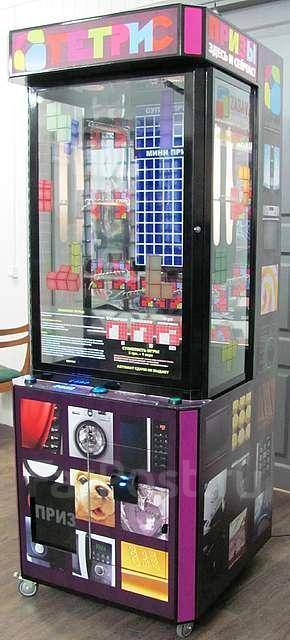

Такой принцип в игровых автоматах тетрис, лично такой реверсинженерил :oops:
На спиралях - шаговики.
Шаговик крутит спираль пока приз не упадет. Пролетая сквозь линейку фотодатчиков - шаговик останавливается.
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дозатор штучный

Сообщение yozik0ff » 20 авг 2012, 16:59

Извините за оффтоп.
Один раз поиграл в этот автомат, и у меня возникла идея о небольшом читерстве этого автомата.
Взять сумку, на ремень прикрутить незаметно камеру, чтобы камера могла видеть поле.
Далее в сумке комп ввиде ноутбука, там вертится программа, которая анализирует картинку и внужный игровой момент дает сигнал на серву. Серва зажата в кулоке и качалка нажимает кнопку... Интересно, таким методом можно обыграть данный аппарат?
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: Дозатор штучный

Сообщение Dmitry__ » 20 авг 2012, 17:31

Ты думаешь если быстро в нужный момент нажимать кнопку, то будет всегда приз?
Внутри автомата есть кнопочка, которой задается сколько прибыли будет получать хозяин автомата. :pardon:
Проще засветить фотодатчики, и при простом выигрыше, все призы будут падать с одной спирали (автоматика будет думать, что не упал приз).
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дозатор штучный

Сообщение yozik0ff » 20 авг 2012, 17:48

Вот меня это и останавливает, всеравно там нереально выиграть.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: Дозатор штучный

Сообщение d3xr » 20 авг 2012, 19:42

В моем автомате 3 инструмента контроля)

1) Опция в настройках "вероятность выигрыша". Выставляется в процентах. При 10% рандомно 1 игра из 10 будет проводиться с усиленным захватом. Остальные 9 с ослабленным

2) 2 переменных резистора устанавливающих макс.напряжение подаваемое на электромагнит удерживающий игрушку
а) в момент захвата
б) во время удержания

На текущих настройках ценник стоял 2.5 рубля за игру. Стоимость игрушки для пользователя выходила около 120-140р. Считайте сами))
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Дозатор штучный

Сообщение Dmitry__ » 20 авг 2012, 20:01

А во сколько игрушка обходится хозяину автомата?
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дозатор штучный

Сообщение d3xr » 20 авг 2012, 20:15

dccharacter писал(а):не чудить и сделать заново. Делаешь направляющие так, чтобы освежители стопкой лежали в этом дозаторе. Внизу резиновый ролик. Кинул монетку - ролик провернулся, как в конвертовальной машине.
На 0:27 видно как работает станция вложения.

С роликом прикольная штука.. И думаю проще будет сделать чем со спиралью чудить.

Тут я думаю несколько вопросов
1) Материал или покрытие ролика. Чтобы цепляло упаковку хорошо :) у меня есть пару таких колес, но жестковаты - http://www.hobbyking.com/hobbyking/stor ... oduct=5615
2) Как сделать так чтобы не застревали упаковки и выпадали строго по одной.

_____________________
Автомат разобрал, на управляющих кнопках 5V, без проблем значит управление на мк переложить можно.

Для проверки механики реализована ОС с помощью 5 кнопок с длинными лапками.
1)3 кнопки на "базе" - крайнее левое, крайнее правое положение базы, прибытие каретки
2)2 кнопки на каретке, наивысшее и наинизшее положение захвата

Так что все норм с проверкой. Трабла с установкой цены, непонятно как установить цену допустим 50 рублей 1 игра...

_______________________________

Прежний хозяин говорил что около 40 рублей стандартная и около 150-170 большая с музыкой. Но большие очень сложно вытянуть, они чисто для привлечения
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Дозатор штучный

Сообщение Angel71 » 20 авг 2012, 20:21

:) ап чём спор? торговый ака вендинговый автомат = шаговик+спираль = выкинули старую механику/электронику и сделали по нормальному = ценный только корпус и купюро/монетоприёмник. если очень сильно уверены, что кроме ёлочек (или чего подобного по форме/размерам) в обозримом будущем не будет, можно что-то и более специализированное, чем шаговик+спираль. :pardon: но смысла в этом всё-равно очень мало.
Аватара пользователя
Angel71

Сообщения: 9229
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Дозатор штучный

Сообщение Dmitry__ » 20 авг 2012, 20:42

Вот еще такие автоматические лотки для сигарет можно приспособить:
http://www.torg-systems.ru/catalog/item/1840
Классная штука, линейная пружина на скрученной ленте, равномерное давление на всей длине лотка.
Остается приделать флажок на электромагните для экстрагирования елочек из пачки :crazy:
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дозатор штучный

Сообщение d3xr » 21 авг 2012, 00:52

Angel71 писал(а)::) ап чём спор? торговый ака вендинговый автомат = шаговик+спираль = выкинули старую механику/электронику и сделали по нормальному = ценный только корпус и купюро/монетоприёмник. если очень сильно уверены, что кроме ёлочек (или чего подобного по форме/размерам) в обозримом будущем не будет, можно что-то и более специализированное, чем шаговик+спираль. :pardon: но смысла в этом всё-равно очень мало.


В том что резиновый ролик проще чем шаговик+спираль! :)
Полезного действительно мало, подумываю над usb купюроприемником
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Дозатор штучный

Сообщение Angel71 » 21 авг 2012, 02:31

не совсем. влага, пыль, температура, истирание, загрязнение при контакте с упаковкой, разложение резины со временем, недостаточно сильное придавливание и икс его знает чего ещё. не факт, что вы это всё или часть из этого букета получите, но шанс есть. то, что проще конструктивно как по мне это не так. :) всё как раз наоборот. можно не брать шаговик, а сразу специализированный мотор-редуктор. на нём по крайней мере есть крепление для спирали. цена на них особо не кусается (примерно 10..20$). кроме этого ещё можно взять серву и переделать под постоянное врашение. понятия не имею насколько долго проживёт конкретная серва, так что тут уж сами думайте. хотя у серв есть одна отличная черта - для кучи серв нужна будет всего одна управляющая платка. не надо будет всякие хитрые мультиплексоры городить или кучу отдельных плат с драйвером мотора.

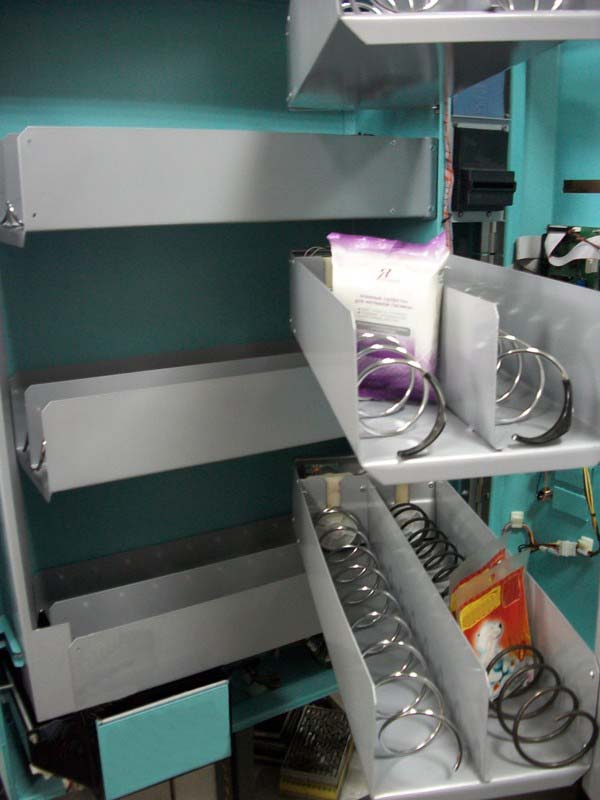

механизм прост до безобразия, выглядит примерно так

в итоге проверенная надёжность и долговечность. поддон и спираль нужных размеров при желании/необходимости элементарно делается или заказывается.
п.с. если не нравиться блок питания, берёте хоть на барахолке обычный комповый at или atx. только нагружать не забудьте, иначе может со спецэффектами коньки двинуть.
Аватара пользователя
Angel71

Сообщения: 9229
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Дозатор штучный

Сообщение d3xr » 21 авг 2012, 23:02

Проблема в том что не могу найти спиральки с поддонами нигде... А самому не айс делать вообще, вот.
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань
