Re: Проект "OR-duino"

Сообщение pashteet » 02 янв 2010, 12:21

а как это в обычной дуне сделано?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 12:28

А никак, у них отдельная версия дуни с БТ-модулем, в которой модуль намертво запаивается на плату :(
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение ALHIMIK » 02 янв 2010, 12:31

на счёт бт -
угловая идц на бт модуле и на самой платке
соеденять шлейфом
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Проект "OR-duino"

Сообщение pashteet » 02 янв 2010, 12:35

можно сделать, чтоб на дуне был угловой разьем, а на блютусе прямой, получится, что плата БТ будет стоять под 90 градусов к основной плате. Правдя тут с размерами нужно будет мутить, чтоб БТ не сильно вверх выпирал, а так, будет очень прикольно смотреться :)
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 12:42

ALHIMIK писал(а):угловая идц на бт модуле и на самой платке
соеденять шлейфом

Хочется чтобы была возможность без шлейфа поставить бт-модуль прямо нашлепкой на саму дуню.

Добавлено спустя 1 минуту 1 секунду:
pashteet писал(а):можно сделать, чтоб на дуне был угловой разьем, а на блютусе прямой, получится, что плата БТ будет стоять под 90 градусов к основной плате.

Так шилды точно не встанут.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение pashteet » 02 янв 2010, 12:43

а на какой разьем будет устанавливаться? чет я неврублюсь никак :crazy:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 12:49

Вот какой разъем выбрать я как раз пока в раздумьях.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение pashteet » 02 янв 2010, 12:54

Так шилды точно не встанут.

Ты хочешь использовать шильды те же, которые и на обычную дуню встают?
Вот какой разъем выбрать я как раз пока в раздумьях.

если разъем будет с торца печатки, а БТ модуль будет ставится компонентами наружу, то все должно встать нормально. Хотя при нынешнем размере компонентов, даже при "кишках" во внутрь должно нормально встать :D

Добавлено спустя 2 минуты 5 секунд:
кстати, зачем нужен JP5, чет не смог его на схеме найти :pardon:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 13:03

Конечно хочу использовать шильды, а иначе зачем делать совместимым по размерам и разъемам с дуней?

JP5 - это переключатель источника питания - от аккума или от USB. Он же выключатель, при отцепленном USB :)

С торца нельзя - куда BT торчать то будет? вверх-вниз - чудовищно будет выглядеть.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение pashteet » 02 янв 2010, 13:59

ну тогда на шлейфе, или же мутить свое расширение с блютузом и др. приколюхами.
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 14:02

Ну на шлейфе это понятно что можно, но хочется то красоты и удобства :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение Angel71 » 02 янв 2010, 19:20

:oops: межплатные низкопрофильные смд разьёмы? учитывая, что ног нужно немного, то такой разьём с одной стороны, а с другой как-то нужно придумать как закрепить (не лепить же еще один разьём). "стойку" что-ли?
если идея понравится, то может стоит бт модуль подальше от проца поставить, а поблтже оставить место для еще одной платы устанавливаемой таким же способом, скажем с акселерометрами, гиро,...
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Проект "OR-duino"

Сообщение =DeaD= » 02 янв 2010, 19:53

В общем подумал - буду лепить БТ-платку вплотную на плату дуньки, иначе по высоте не пройдём с шилдами, которые наверх ставить (место между платами дуньки и шилда 8.5мм, примерно), расчистил место, скоро выложу новую версию блютуза и OR-duino.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение Michael_K » 02 янв 2010, 22:10

БТ-платку вплотную на плату дуньки, иначе по высоте не пройдём с шилдами, которые наверх ставить

А зегнал изнутрей ентого батирброда вылезет? :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Проект "OR-duino"

Сообщение =DeaD= » 03 янв 2010, 01:01

Антенна выставлена будет наружу.

Добавлено спустя 2 часа 50 минут 21 секунду:
Чуть не убился разводить :) зато!

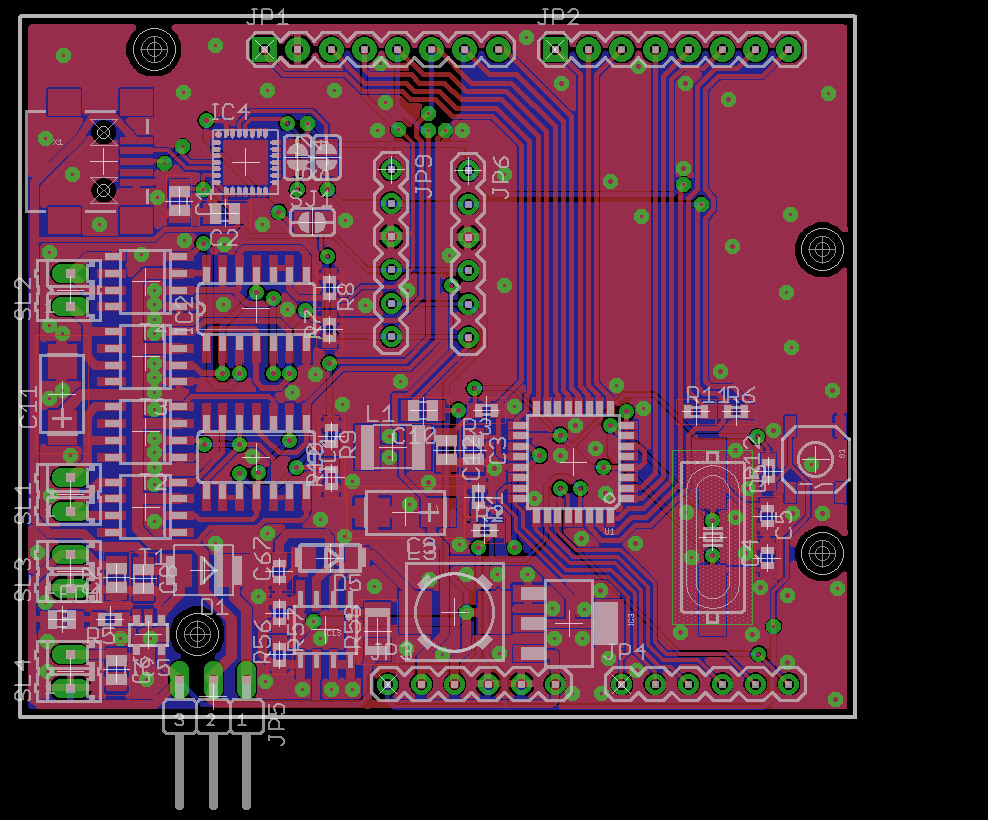

Вот без модуля BT и с модулем BT раскладка:
Вложения
