**blindman** » 18 июн 2009, 07:23

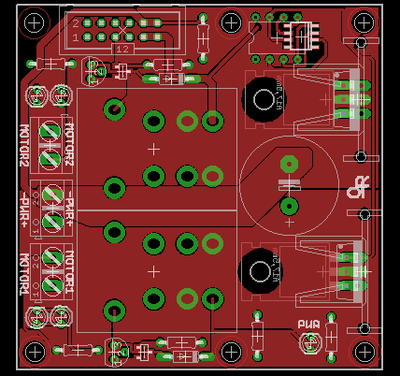

Предлагаю взять вот такие радиаторы

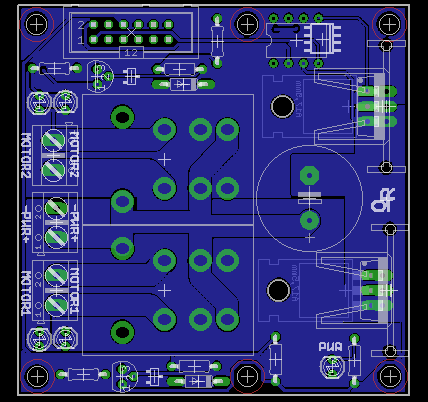

Тогда плата будет вот так выглядеть

Что мне не нравится - конденсатор малой ёмкости.

**=DeaD=** » 18 июн 2009, 07:45

Вот именно что не получается впихнуть нормальный кондёр, да и плата несимметрична получается и радиаторы получаются только 1 вида можно поставить, а FK11 там несколько похожих, какой-нибудь да будет в продаже.

**blindman** » 18 июн 2009, 10:23

Так мы хотим сделать качественно, или как получится, лишь бы симметрично?

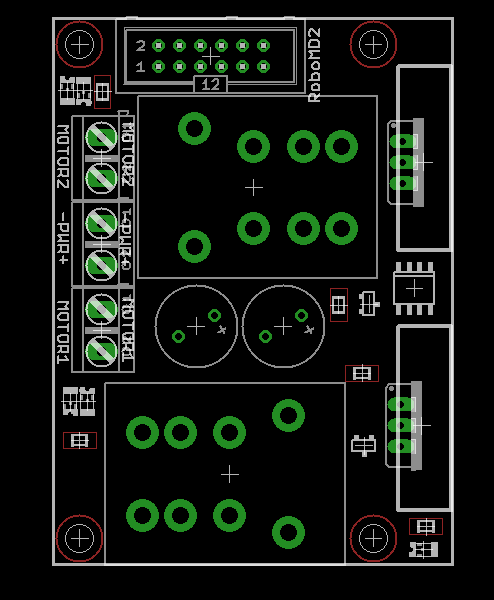

Давай уже сделаем полноразмерную плату. Тогда и конденсаторы нормальные встанут, и радиаторы можно будет ставить разные, и даже симметрично будет

А увеличение стоимости платы компенсировать переходом на штыревые компоненты, избавившись от монтажа SMD, или вообще делать комплект для сборки.

**=DeaD=** » 18 июн 2009, 10:59

Ок, давай сделаем полноразмерную. Компоненты штыревые - IRLML2502 чем заменим тогда?

Добавлено спустя 18 секунд:
А за набор "сделай сам" я тоже 2 руками

Добавлено спустя 51 секунду:
Только надо дублирующие площадки сделать под SMD-компоненты, а то знаю я, как мечтать, так "сами сделаем", а как ближе к делу, так "давайте готовое и протестированное!"

Добавлено спустя 22 секунды:
"И еще провода по возможности сами обожмите!" :crazy:

**blindman** » 18 июн 2009, 11:04

Можно биполярные взять в TO-92, по полтора-два рубля штука.

Добавлено спустя 52 секунды:
Опа, а IR4427 в дипе почти в 2 разадороже чем SO8

Добавлено спустя 2 минуты 25 секунд:

=DeaD= писал(а):Только надо дублирующие площадки сделать под SMD-компоненты

А смысл?

**SERGEY_M** » 18 июн 2009, 11:11

есть аналогичные микры ICL7667, MC34151

**=DeaD=** » 18 июн 2009, 11:17

blindman писал(а):
=DeaD= писал(а):Только надо дублирующие площадки сделать под SMD-компоненты

А смысл?

Чтобы было

места всё равно дофига, если полную плату делаем.
А лишний раз вставать на грабли "что-то нету пока в магазинах IR4427 в DIP-корпусе" не хочется.

**avr123.nm.ru** » 18 июн 2009, 12:23

tc4427 от Микрочип.

**=DeaD=** » 18 июн 2009, 13:03

Короче куплены под 10 модулей:

Реле TRL-12VDС-P-2C;
Драйверы мосфетов IR4427S;
Мелкие мосфеты для обмоток IRLML2502;

Пути назад нет, драйверу на реле быть! :crazy:

**avr123.nm.ru** » 18 июн 2009, 14:00

Ну и славненько.

**blindman** » 19 июн 2009, 09:24

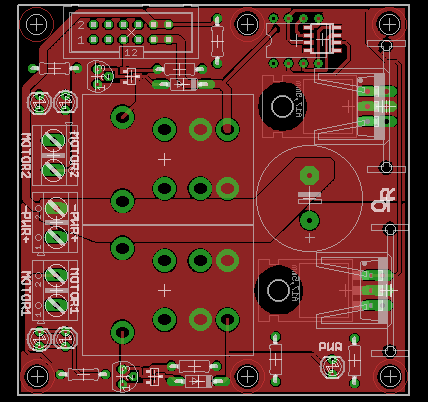

Вот так. Можно поставить один из 2 видов радиаторов на плате, прикрутить мосфеты к обратной стороне платы или установить радиатор справа за пределами платы.

**=DeaD=** » 19 июн 2009, 09:28

Красота!

**avr123.nm.ru** » 19 июн 2009, 10:04

... среди бегущих первых нет и отстающих, бег на месте общеукреплЯ-Ю-щий ... Высоцкий

**=DeaD=** » 19 июн 2009, 10:10

2avr123: Не глумись

лучше хоть с чего-то начать

**avr123.nm.ru** » 19 июн 2009, 10:34

Да я не глумлюсь ! Просто сами собой слова вспомнились к твоему посту. Я уж скока писал - я ЗА драйверы с реле.
