Разработка Open Robotics: Драйвер двигателей до 2А
Re: Проект OpenRobotics. Драйвер маломощных двигателей
avr123.nm.ru » 19 ноя 2008, 22:18
Надо расставить полевики так чтобы примерно одинаковая площадь на них приходилась и полигоны теплоотводящие попытаться сделать.
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: Проект OpenRobotics. Драйвер маломощных двигателей
blindman » 19 ноя 2008, 22:39
Эт да. Это надо. Вот только кто бы это сделал?
Это кажется только что место свободное , но там проводники широкие вокруг. Но попытаться конечно стоит.
Это кажется только что место свободное , но там проводники широкие вокруг. Но попытаться конечно стоит.Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Проект OpenRobotics. Драйвер маломощных двигателей
nest » 19 ноя 2008, 22:58

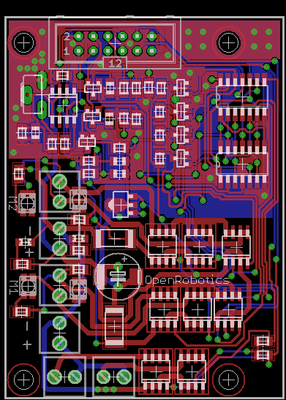

ну покаж плату с дорогами, а то ж не видно, куда советовать
-
nest - Сообщения: 977
- Зарегистрирован: 21 янв 2005, 12:16
- Откуда: Germany
- прог. языки: asm
Re: Проект OpenRobotics. Драйвер маломощных двигателей
=DeaD= » 19 ноя 2008, 23:44
2blindman: Да, кстати, ты вылож схему то с печаткой, а то как помогать-то?
Мне вот вообще кажется, что если ставить разъемы типа тех что у меня были, то они будут там с ЧИП-компонентами пересекаться.
PS: А про разъемы порадовал!
Мне вот вообще кажется, что если ставить разъемы типа тех что у меня были, то они будут там с ЧИП-компонентами пересекаться.
PS: А про разъемы порадовал!
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект OpenRobotics. Драйвер маломощных двигателей
blindman » 20 ноя 2008, 02:14
=DeaD= , твои любимые разъемы встанут как надо. Светодиоды и резисторы по краю платы тогда не запаиваются, а ставятся позади разъемов. Корпуса разъемов этих не выходят за линию, соединяющую контакты - поэтому пересекаться не будут.

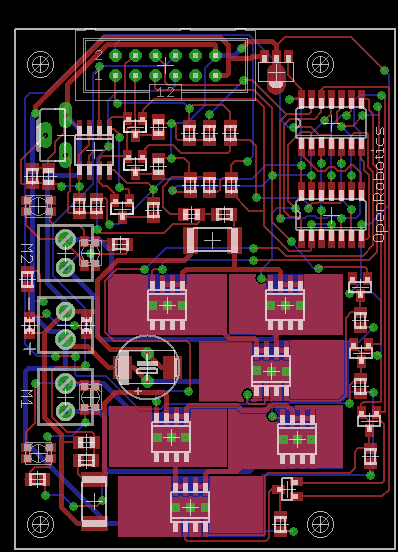

В архиве схема и плата в формате Eagle. Разъемы двигателей можно поднять чуть выше, максимум на 3.5 мм.
В архиве схема и плата в формате Eagle. Разъемы двигателей можно поднять чуть выше, максимум на 3.5 мм.
- Вложения
-
-
bridge.zip- (94.72 КиБ) Скачиваний: 13
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Проект OpenRobotics. Драйвер маломощных двигателей
=DeaD= » 20 ноя 2008, 08:20
Ааа.... ты не только светодиоды, а еще и резисторы продублировал тогда да.
тогда да. Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект OpenRobotics. Драйвер маломощных двигателей
nest » 20 ноя 2008, 20:10
blindman писал(а):плата
гм... это что, автоматом разводил ?
разводка вызывает чувство ужаса.
надеюсь перед тем как отдать в производство руками переразведёшь...
-
nest - Сообщения: 977
- Зарегистрирован: 21 янв 2005, 12:16
- Откуда: Germany
- прог. языки: asm
Re: Проект OpenRobotics. Драйвер маломощных двигателей
Duhas » 20 ноя 2008, 20:46
я лично вообще комментить разводку нимагу ибо по картинке ничо не понятна (
< avr123 > там файлики прицплены вроде.
< avr123 > там файлики прицплены вроде.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Проект OpenRobotics. Драйвер маломощных двигателей
blindman » 26 ноя 2008, 20:40

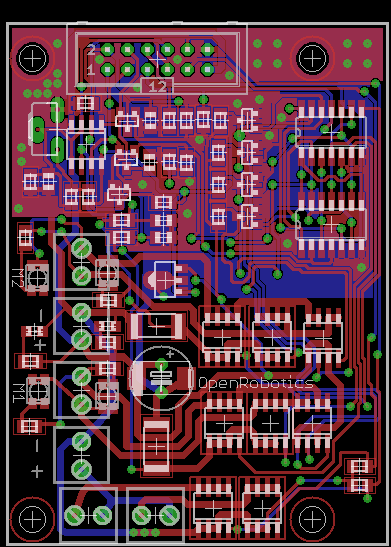

Силовые ключи не влазят.
Я до конца года вряд ли смогу железом заниматься. Буду пока писать софт потихоньку. Собрал лайнтрейсера из подручных материалов, на нем буду тестировать
- bridge.zip
- (92.87 КиБ) Скачиваний: 13
Я до конца года вряд ли смогу железом заниматься. Буду пока писать софт потихоньку. Собрал лайнтрейсера из подручных материалов, на нем буду тестировать
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Проект OpenRobotics. Драйвер маломощных двигателей
=DeaD= » 26 ноя 2008, 23:27
Ну и фиг наверное с ключами, всё равно их лучше делать на основной плате.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект OpenRobotics. Драйвер маломощных двигателей
nest » 27 ноя 2008, 01:19
а элменты ещё можно с _обеих_ сторон платы ...
-
nest - Сообщения: 977
- Зарегистрирован: 21 янв 2005, 12:16
- Откуда: Germany
- прог. языки: asm
Re: Проект OpenRobotics. Драйвер маломощных двигателей
=DeaD= » 27 ноя 2008, 08:54
Кстати, тут подцеплены такие огромные радиаторы - это на какой ток? Этот ток по дорожкам до клеммников, особенно до клеммника питания, пролезет?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект OpenRobotics. Драйвер маломощных двигателей
blindman » 27 ноя 2008, 09:35
8х18 мм - это огромные?
Ток до 2А. Фольгу делаю 35мкм, дорожки 0,6 мм - мало? Можно сделать шире. Вообще-то, греются только верхние мосфеты . Можно полигоны сделать чуть побольше под верхними за счет нижних.
Ток до 2А. Фольгу делаю 35мкм, дорожки 0,6 мм - мало? Можно сделать шире. Вообще-то, греются только верхние мосфеты . Можно полигоны сделать чуть побольше под верхними за счет нижних.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Проект OpenRobotics. Драйвер маломощных двигателей
=DeaD= » 27 ноя 2008, 09:52
0.6мм под 2А - мало!
Под толщину фольги 35мкм рекомендуют под, скажем 5А, дорожки шириной от 3мм, т.е. на 2А надо 1.2мм минимум.
И это если на движок 2А, тогда на питание 4А + еще 1А на головной контроллер, а значит на питание надо 3мм минимум дороги.
Под толщину фольги 35мкм рекомендуют под, скажем 5А, дорожки шириной от 3мм, т.е. на 2А надо 1.2мм минимум.
И это если на движок 2А, тогда на питание 4А + еще 1А на головной контроллер, а значит на питание надо 3мм минимум дороги.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Проект OpenRobotics. Драйвер маломощных двигателей
EdGull » 27 ноя 2008, 09:57
а я вот ваще не понимаю почему у вас оно ваще греется.
в миниботах-то ничего не греется.
в миниботах-то ничего не греется.
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Вернуться в Разработка модулей
