Сообщение SaSMuS » 31 июл 2005, 16:56

Daiver писал(а):А можно мне тоже схемку с данными трансформатора на мыло? :roll:

А мне? SaSMuS@mail.ru
SaSMuS


Сообщение Алкесандр » 05 сен 2005, 06:00

А можно мне?! Я как раз решил собирать такую штуку в машину!
на sanmul@mail.ru прошу! Пожалуйста. :)
Алкесандр


Сообщение JokerTM » 05 сен 2005, 11:05

Sergey L писал(а):=DeaD=
Ну и вопросы у Вас!
Я его не покупал, собирал я его самостоятельно по самой типовой схеме включения TL494 + IRFZ44N + 20CTQ045 + TL431 ...
Что касается ТТХ, честные 150 Ватт он выдает, специальных лабораторных исследований не проводилось, но мой домашний комп (M/B GigaByte GA-8PE667 Pro, CEL P4 2.0G, 512 MB DDR, Matrox 450, 2 HDD WD 120G+20G, CD-RW NEC 9200, FDD) работал без проблем сутками.


А моник какой в машине используешь и от чего запитываешь??
JokerTM

Сообщения: 36
Зарегистрирован: 30 авг 2005, 12:10
Откуда: Магнитогорск

Сообщение Sergey L » 05 сен 2005, 23:18

JokerTM

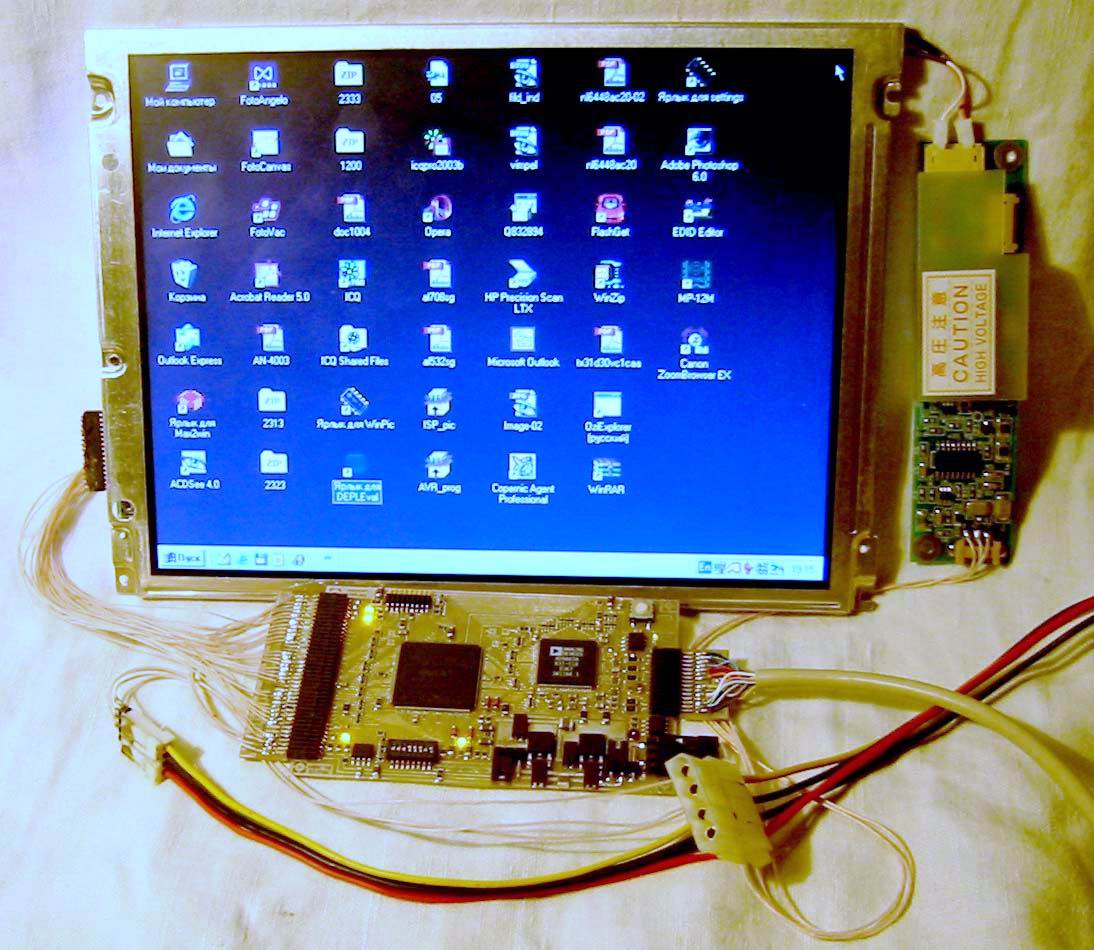

И моник тоже самоварный, матрица 8,4" (800х600) + мой контроллер,
питается все от того же БП и выглядит так:
Вложения
Sergey L

Сообщения: 9
Зарегистрирован: 26 июл 2005, 02:15
Откуда: Москва

Сообщение setar » 06 сен 2005, 12:06

Sergey L писал(а):JokerTM
И моник тоже самоварный, матрица 8,4" (800х600) + мой контроллер,
питается все от того же БП и выглядит так:

:shock: Уважаемо!
не видл ещё такого класса в рукотворном исполнении!
Аватара пользователя
setar
Site Admin

Сообщения: 10777
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение JokerTM » 06 сен 2005, 12:27

Да, круто словов нету!!! :shock:

1. А матрицу где брал (выковыривал)?
2. и если покупал,то почем?
3. А связь с ком пом через DVI ?
4. Если не трудно можешь выслать cхемку б/п на мыло (jokertm(dog)pochta.ru), тоже хотел собать типа такого искал сабж, монитор хотел использовать обычный ЖК и внешним блоком питания.

ЗЫ: и что за камень в контроллере моника (на фото не видно)
JokerTM

Сообщения: 36
Зарегистрирован: 30 авг 2005, 12:10
Откуда: Магнитогорск

Сообщение Sergey L » 06 сен 2005, 17:42

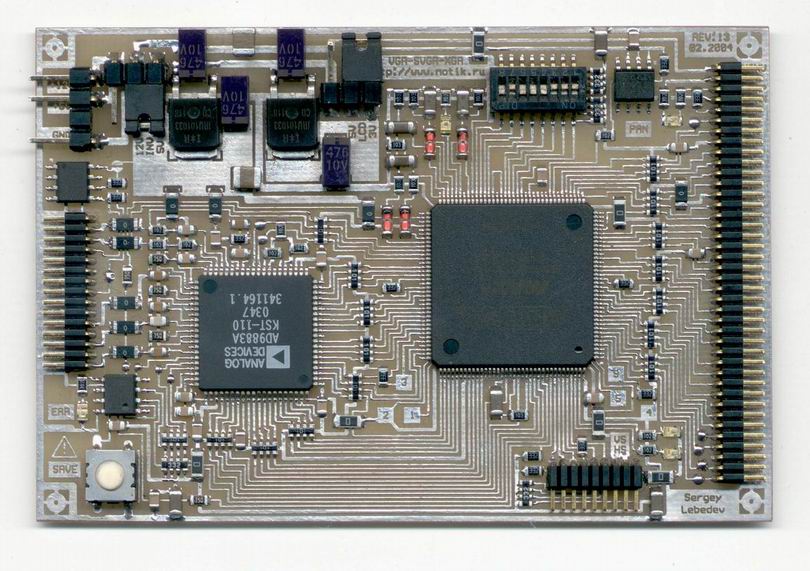

Данному проекту (VGA-LCD) уже около 3-х лет и он перерос в коммерческий.
Что бы не было упреков в рекламе, данный материал даю только для ознакомления, что такое есть в природе, работает и было сделано на коленках. Плата односторонняя и без сверловки, сделана ло лазерно-утюжной технологии.
Ответы на все вопросы Вы найдете здесь:
http://forum.ixbt.com/topic.cgi?id=48:1490


JokerТМ
1. Покупал на Ebay.
2. $35+доставка.
3. DVI не актуально, только VGA.
4. Отправил.
Вложения
Последний раз редактировалось Sergey L 11 сен 2005, 01:11, всего редактировалось 1 раз.
Sergey L

Сообщения: 9
Зарегистрирован: 26 июл 2005, 02:15
Откуда: Москва

Сообщение FireFly » 06 сен 2005, 23:14

ХАААЧУУУ!!!! :shock:
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Сообщение -= Александр =- » 07 сен 2005, 01:37

Вау!
Даже не верится что это тоже лазерным утюгом сделано...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Sergey L » 07 сен 2005, 07:31

-= Александр =-
Да все реально, было бы желание.
Тут все подробно расписано и есть масса практических советов (в т. ч. и моих)
http://forum.ixbt.com/topic.cgi?id=48:60

P.S. А у меня на столе и вокруг гора больше  :)
Sergey L

Сообщения: 9
Зарегистрирован: 26 июл 2005, 02:15
Откуда: Москва

Сообщение JokerTM » 07 сен 2005, 07:39

Да, впечетляет!!!
А какая бумага для печати использовалась, что такие тонкие дорожки получились и так аккуратно??

Файлы, почему-то не прошли ???  Нельзя ли повторить не jokertm@mgn.ru
JokerTM

Сообщения: 36
Зарегистрирован: 30 авг 2005, 12:10
Откуда: Магнитогорск

Сообщение Sergey L » 07 сен 2005, 10:14

JokerTM
Сейчас печатаю на факсовой бумаге "LOMOND"

Отправил еще раз
Sergey L

Сообщения: 9
Зарегистрирован: 26 июл 2005, 02:15
Откуда: Москва

Уважаю!

Сообщение Kavalsky » 31 окт 2005, 16:43

Супер! пришлите мне пожалуйста тоже, а лучььше выложите сюда РАР.
zaq31rus@mail.ru

А я хочу использовать Провью 12" 200 баксов, тоненький и легенький, рекомендую! Хотя вариант с этим моником тоже очень заманчив! :)
Kavalsky

Сообщения: 7
Зарегистрирован: 31 окт 2005, 16:37

Сообщение Sergey L » 31 окт 2005, 17:36

Kavalsky
А я хочу использовать Провью 12" 200 баксов, тоненький и легенький, рекомендую!
Эти глупосьти, только до первого практического подхода к авто.

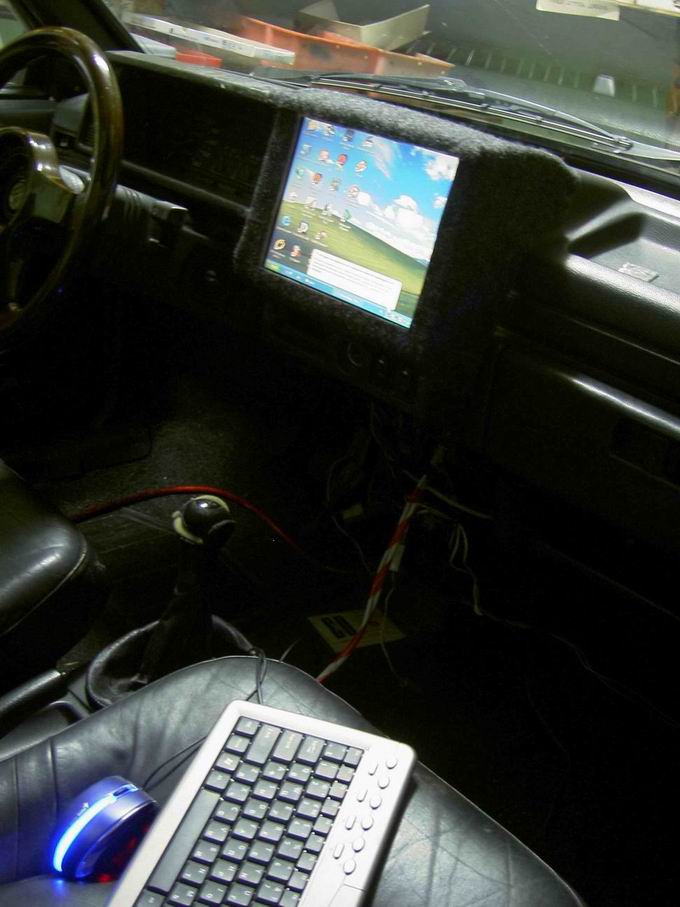

Еле уломал друга поставить в авто 10.4" и вот что из этого получилось.
Вложения
Sergey L

Сообщения: 9
Зарегистрирован: 26 июл 2005, 02:15
Откуда: Москва

Сообщение testers » 12 ноя 2005, 19:00

ВАУ!!! Можно мне тоже на мыло??? mitrof3@yandex.ru а сенсорный дисплей реально запихать?
Аватара пользователя
testers

Сообщения: 97
Зарегистрирован: 27 июл 2005, 19:29
Откуда: Москва
