Блок питания для бортового компа

Вопросы не попавшие в другие категории.

Сообщение Kanoka » 27 май 2005, 20:49

EdGull как партизан, че то сделал и молчит :)
Контроллер мне тоже нужен, понять бы еще че он может?
Kanoka
Модератор

Сообщения: 1274
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение slava » 27 май 2005, 21:20

setar писал(а):
EdGull писал(а):Как только модератор решит проблему хранения файлов на этом сайте, сразу выложу схему.

А в чём проблемма ?
я её кажисть сто лет как решил ???


дык и я про тоже. см. соседний форум
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение slava » 27 май 2005, 21:24

Kanoka писал(а):EdGull как партизан, че то сделал и молчит :)
Контроллер мне тоже нужен, понять бы еще че он может?



Давай EdGull крутить, что б он на Москву хотя бы одну посылку выслал, а тут мы и сами :) Заодно познакомимся.  :lol:
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение EdGull » 30 май 2005, 12:47

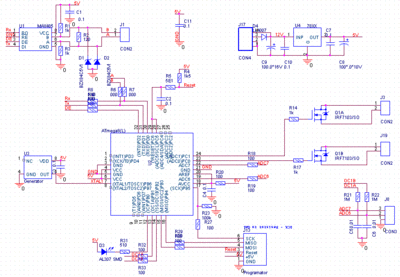

Схема собственно.

Устраивает???
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение slava » 30 май 2005, 13:19

Неиспользованные ноги Меги - куда-нибудь разведены ?

PC5 и PC6 зачем соединены вместе ?

Размеры платы ?

Макетное поле есть ?
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение EdGull » 30 май 2005, 13:33

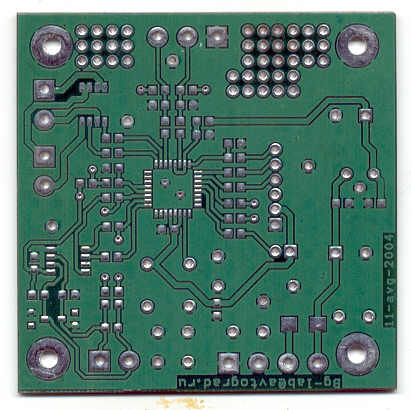

Фото собственно.
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 30 май 2005, 13:38

Плата двухсторонняя с метализацией естественно.
Неиспользованные ноги Меги - куда-нибудь разведены ?

Нет.
PC5 и PC6 зачем соединены вместе ?

Принудительный саморесет.
Размеры платы ?

63мм*63мм
Макетное поле есть ?

очень маленькое

изначально плата разрабатывалась как датчик подсветки ступенек в кинотеатре во время сеанса.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 31 май 2005, 14:29

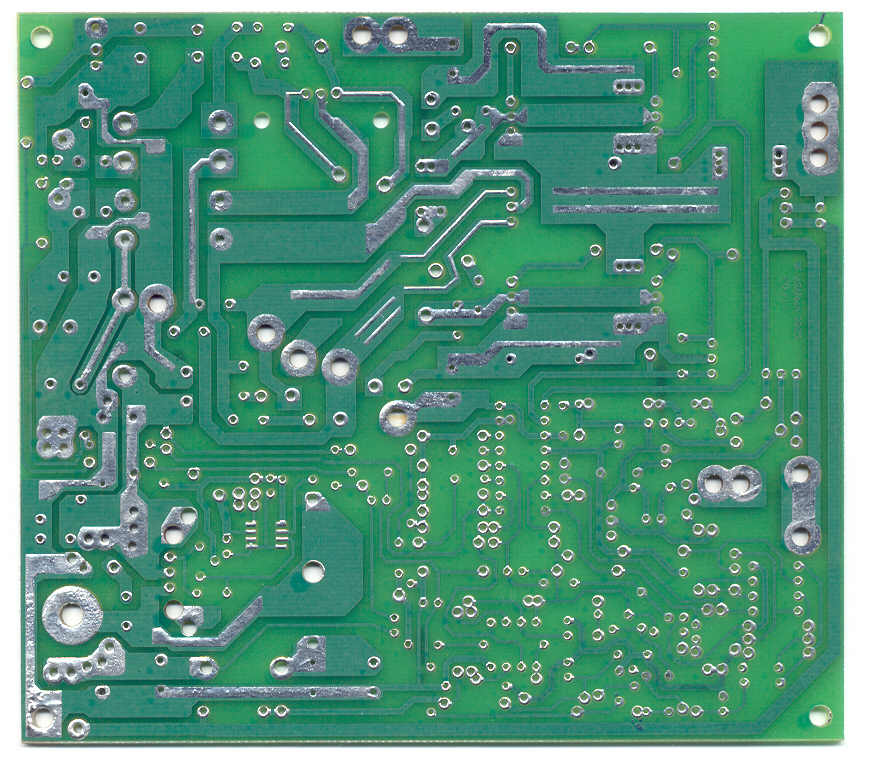

Собственно плата того самого БП 12В->ATX
Фотку БП в сборе прикреплю сегодня вечером
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

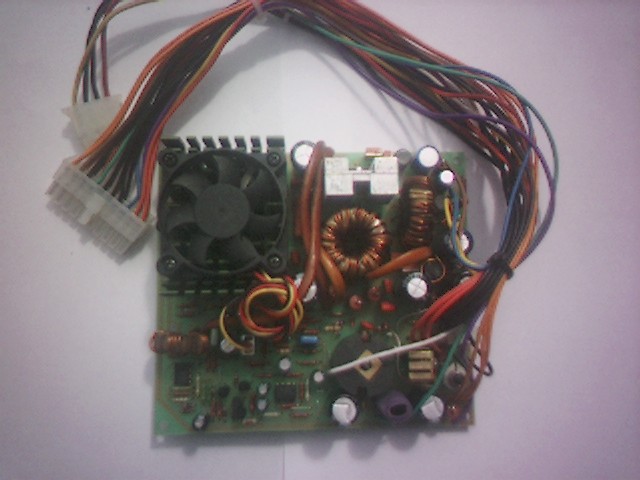

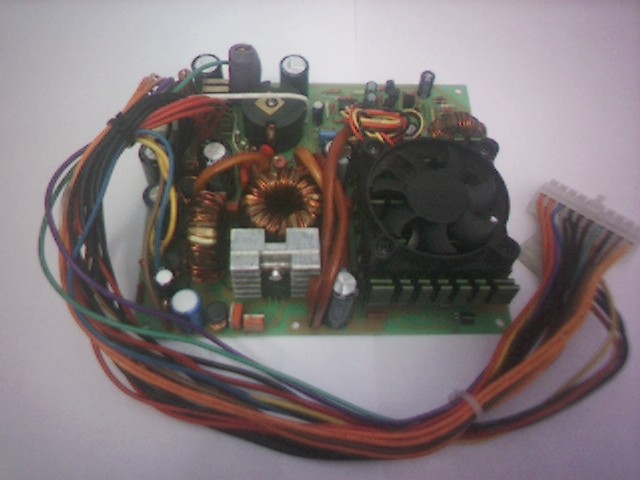

Сообщение EdGull » 31 май 2005, 16:14

Как и  обещал собственно.
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение slava » 01 июн 2005, 10:26

Солидно (я про БП)!

От него запросто P4 питать можно.

А лайт версия есть ? :) что б VIA EPIA питать  ?
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение EdGull » 01 июн 2005, 11:23

Так мы ее и собираемся питать, только гигагерцовую версию и чтоб при этом БП не грелся.

По поводу доставки платв в Москву, есть два варианта:
1. 350р. 3-5 дней - EMS.
2. 50р. 7-21 день - заказное письмо.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение -= Александр =- » 01 июн 2005, 14:44

Хм... А где бы поглядеть на схему этого БП?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение EdGull » 01 июн 2005, 15:14

1. это немного ноухау.
2. мы его все равно не собранным продавать не будем

основа на TL494
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение -= Александр =- » 01 июн 2005, 17:36

Ясно... А трансформатор вручную наматывается или где-то заказывается?

И сколько будет стоить весь девайс в сборе?

TL494... Знаю я этого зверя... Если б не моя глобальная лень - может соорудил бы уже подобный БП, но пока колебаюсь насчет ПК-платформы - на нее аккумов не напасешься...  :(
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение slava » 01 июн 2005, 18:16

-= Александр =- писал(а):Ясно... А трансформатор вручную наматывается или где-то заказывается?

И сколько будет стоить весь девайс в сборе?

TL494... Знаю я этого зверя... Если б не моя глобальная лень - может соорудил бы уже подобный БП, но пока колебаюсь насчет ПК-платформы - на нее аккумов не напасешься...  :(


А как же VIA EPIA ? Та которая 500 мгц ?

Я наверное на ней остановлюсь ...

Только этот БП, для меня избыточен, буду наверное свой делать.
хотя ... :) может и этот возьму :)
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва
