Сообщение GlassEagle » 05 окт 2012, 23:26

Керамическая patch-антенна 25х25 мм GPS/ГЛОНАСС. Сопроводиловка к модулю Навиа ML8088s пишет:

"КУ пассивной керамической Patch антенны зависит от геометрических размеров керамического элемента (табл. 2) и от размера земляного полигона (рис. 1), на который он должен устанавливаться. ... ВАЖНО! Керамическая Patch антенна должна устанавливаться на земляной полигон строго определенных размеров, рекомендуемых производителем. Не соблюдение этих рекомендаций приводит к значительному ухудшению характеристик антенны."

Но способ монтажа не оговаривается. Там снизу антенны что-то типа посеребрённой (?) железяки, закрытой защитной бумажкой, снимаемой перед установкой антенны. Так вот, эта железяка должна припаиваться к "земляному полигону", или достаточно просто положить антенну на "землю" (и прижать :) ), а паяться будет только ВЧ-выход?? Заранее мерси.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 159
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение GlassEagle » 16 ноя 2012, 22:19

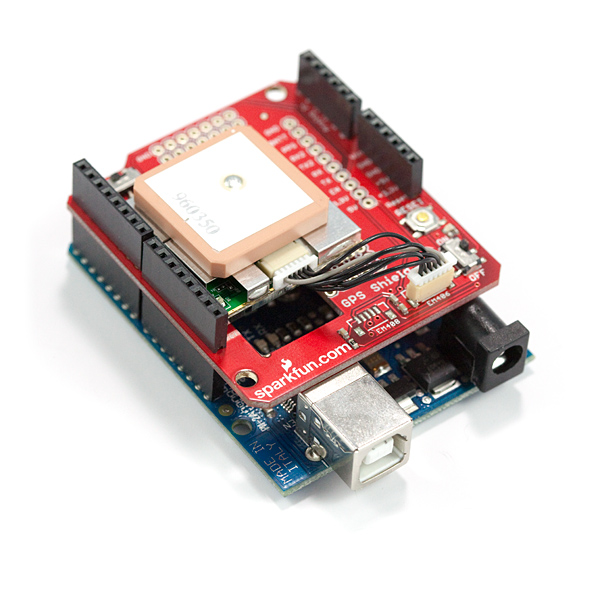

Судя по этим фоткам с известных всем сайтов, разработчики девайсов, в отличие от русской документации, особо не заморачиваются не только размерами земляного полигона, но и даже размерами антенны.
Ну и способ "монтажа" к этому полигону понятен.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 159
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Myp » 16 ноя 2012, 22:48

там 3М написано, это обычный скотч двусторонний фирмы 3М.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение elmot » 16 ноя 2012, 23:49

GlassEagle писал(а):Судя по этим фоткам с известных всем сайтов, разработчики девайсов, в отличие от русской документации, особо не заморачиваются не только размерами земляного полигона, но и даже размерами антенны.

Характеристиками своих "произведений" они тоже не заморачиваются. Достаточно вспомнить пресловутый неистребимый motorshield на L293
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение GlassEagle » 16 ноя 2012, 23:51

Это да! :) :)
Последний раз редактировалось GlassEagle 16 ноя 2012, 23:51, всего редактировалось 1 раз.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 159
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение elmot » 16 ноя 2012, 23:51

GlassEagle писал(а): Так вот, эта железяка должна припаиваться к "земляному полигону", или достаточно просто положить антенну на "землю" (и прижать :) ), а паяться будет только ВЧ-выход?? Заранее мерси.

почему-то мне кажется, что на гпсовских частотах(почти 2 ГГц) микронный воздушный зазор или пайка - роли не играет
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение dccharacter » 17 ноя 2012, 00:00

elmot, ты мне сегодня весь день мозг взрываешь. прекрати.
(это не сарказм)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4975
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение elmot » 17 ноя 2012, 00:20

=@ :-P
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение GlassEagle » 17 ноя 2012, 16:49

elmot писал(а):...пресловутый неистребимый motorshield на L293
Дико извиняюсь за оффтоп, но раз у нас всё равно ужЕ раздел "Обо всём": - нашлось таки полезное применение для L293 (но только в DIP-КОРПУСЕ!!!) - воткнуть её в беспаячную макетку и всякие ШИМ-алгоритмы отлаживать.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 159
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение elmot » 17 ноя 2012, 17:03

тока что так. Хотя я легко запаял свой любимый DRV8833 на макетку и отлаживал на нем.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение igor-k » 26 июн 2018, 13:40

У меня та же ситуация что у ТС.
Знающие люди, подскажите про монтаж антенны на плату.
igor-k

Сообщения: 23
Зарегистрирован: 10 фев 2012, 21:40

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Angel71 » 26 июн 2018, 14:40

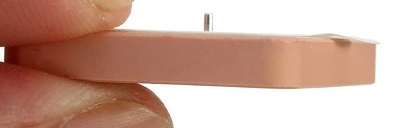

антенна

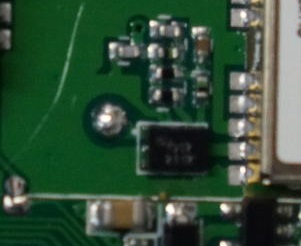

может быть и без длинного штырька, не суть. в плате переходное, приклеиваешь и с обратной стороны запаиваешь

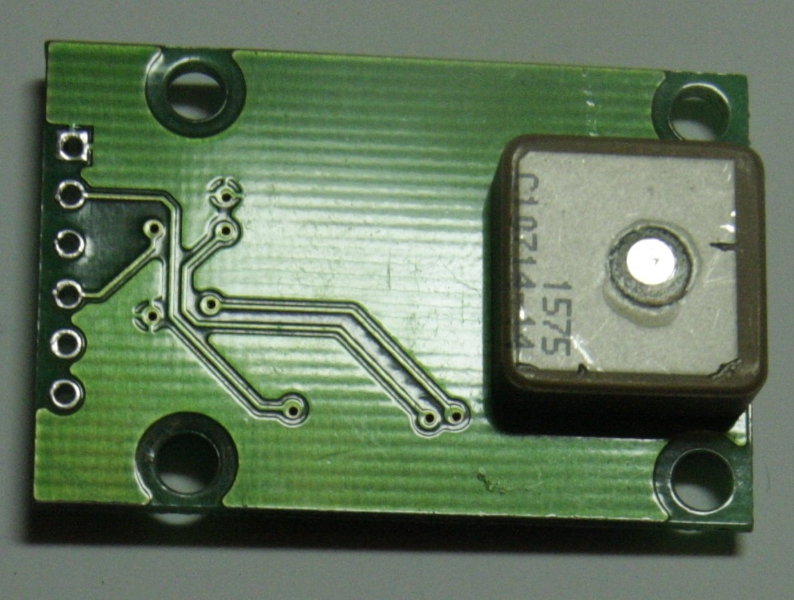

ещё есть такие антенны

есть с уже припаянным проводом и разъёмом. и т.д. ещё есть модули активных/пассивных антенн. только хз, что в данном случае лучше подходит, что делаешь, зачем, нужно ли согласовывать и т.д.
Аватара пользователя
Angel71

Сообщения: 9974
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение igor-k » 26 июн 2018, 15:18

1. В инетах пишут что земляной полигон должен быть определенных размеров. И с лицевой (туда куда приклеивается антена) и с обратной одинаковых размеров ?
2. С каким из земляных полигонов соединять "минус" питания ? Они то соединены перемычками, но может есть приоритеты ?
3. В даташите указано что после антенны стоят 2 кондера NC и резистор 0R . Что имеется в виду ? их нужно ставить ?

Даташит на SIM28ML http://simcom.ee/documents/SIM28ML/SIM2 ... _V1.01.pdf
Антенна - http://www.microchip.ua/simcom/Antenna/GPS-004.pdf
igor-k

Сообщения: 23
Зарегистрирован: 10 фев 2012, 21:40

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Angel71 » 26 июн 2018, 16:27

это свч (слегка не тоже самое, что пару проводков скрутить или диодиком на ардуинке помигать). у вас два варианта. грызть гранит науки или брать готовый модуль с напаянным гнсс модулем + с уже напаянной антенной или разъёмом для её подключения.
