Монтаж керамической антенны спутниковой навигации на плату..

Вопросы не попавшие в другие категории.

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Angel71 » 26 июн 2018, 20:29

есть много готовых модулей на модулях от ublox и других контор. 39ea есть на али. поискав немного вполне может и что ещё подходящее попадётся, тем более этот симком с глонасс не дружит.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение igor-k » 26 июн 2018, 20:35

А что с чувствительностью ?
У готовых модулей антенна 16х16
У тех что с внейшней, размер антенны 20х20 и больше может быть.
Продавцы говорят что перестали возить из-за низкого спроса, по сравнению с модулями с внешней антенной
igor-k

Сообщения: 23
Зарегистрирован: 10 фев 2012, 21:40

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Angel71 » 26 июн 2018, 21:22

ещё раз - на али 39ea есть, на других торговых площадках тоже глянуть можете. ещё есть куча иностранных магизинов. если дял фирмы как-то растомаживать и по бухгалтерии проводить нужно, так есть всякие посредники, которые могут привезти под заках со всяких дигикеев, маусеров, тме и прочих.
модулей разных полно, и с подключаемой антенной и с уже напаянной (в широком ассортименте и по размеру тоже).

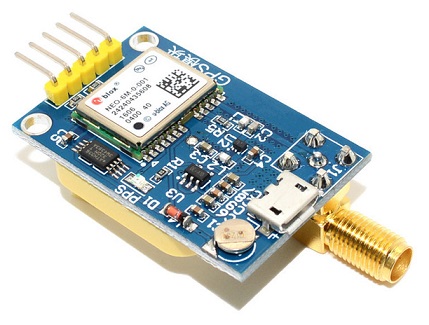

надо с запаяной антенной, ищите с запаяной. хотя из всего разнообразия вполне может чего и с подключаемой найдётся подходящего. допустим примерно такая


понадобиться вам менять антенну на большую, меньшую, поменять вышедшую из строя или на более качественную, это другой момент. может захотите сделать кабель-переходник под другой разъём для внешней антенны или узнав про мост вилкинсона, захотите подключить две и более. может быть и без разъёма проводо напрямую к плате припаян. может быть как у вас напаяна + на плате ещё разъём распаян, так

или так

поискать готовое проще (другой модуль или кто под заказ этот 39ea привезёт), чем самому делать (даже с ненулемыми заниями). если совсем ничего не находится, тады ойсь, вникать и делать. хотя затея всё-равно сильно сомнительная.
чувствительность чего? одно дело сам модуль приёмника (хз, как назвать для лучшего понимания, "полуфабрикатный"...) или от того же ублокса готовый с антенной (sam-m8q и т.д.). параметры в даташитах от производителя. и совсем другое дело, когда непонятно кто и как делает под него платку, пихает усилители, фильтры, какие-то антеннки,... можно сделать качественно, а можно и жутко наговноляпить.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение igor-k » 27 июн 2018, 00:15

Спасибо большое.
Решил попробовать NEO-6M с внешней антенной для девайсов , где место позволяет.
А для компактных вещей заказал SIM39EA у китайцев.
igor-k

Сообщения: 23
Зарегистрирован: 10 фев 2012, 21:40

Re: Монтаж керамической антенны спутниковой навигации на пла

Сообщение Angel71 » 27 июн 2018, 00:57

6я серия хорошая, но с глонасом немного поприятней. матюки на подобии l2, l5, rtk ещё приятней, но не всем и не всегда нужны.
ублокс намного более популярны -> больше ассортимент модулей и компактных в том числе.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
