Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Zmoki » 02 янв 2012, 17:58

Спасибо большое =)
Zmoki

Сообщения: 4
Зарегистрирован: 24 сен 2011, 10:34

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Romeo » 02 янв 2012, 21:17

Какие выводы ORDuino Nano для ШИМ?
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение =DeaD= » 02 янв 2012, 22:05

download/file.php?id=17394 - тут шпаргалка с распиновкой, ШИМы аппаратные подписаны как OC*
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Romeo » 02 янв 2012, 22:20

=DeaD= писал(а):http://roboforum.ru/download/file.php?id=17394 - тут шпаргалка с распиновкой, ШИМы аппаратные подписаны как OC*

Упс, и как это я не заметил. Спасибо.
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Romeo » 06 янв 2012, 01:41

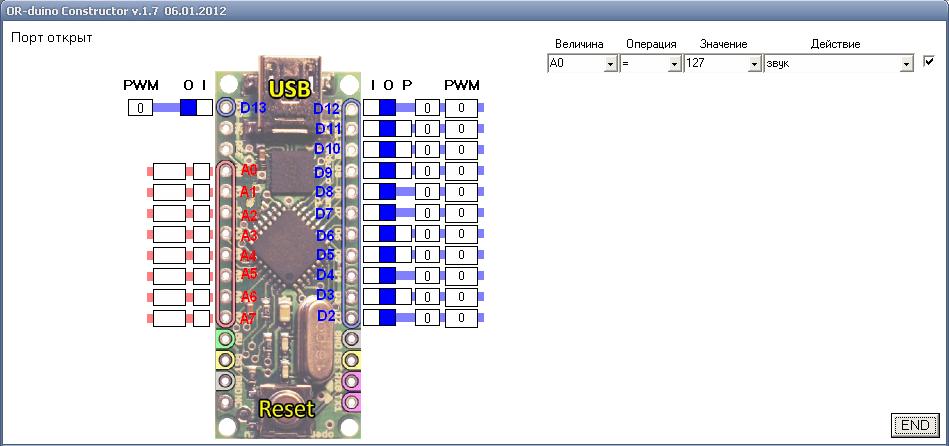

Начал делать прогу для OR-duino для начинающих (совсем начинающих).
Скетч зашивается в "дуню", а спец прога на компе открывает доступ ко всем портам OR-duino.
Знаний программирования и электроники не нужно никаких. В программе возможно создание событий.
Так есть ли спрос на такую вещь?
Вложения
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение setar » 06 янв 2012, 01:53

было бы круто к скетчу подгрузку файла с последовательностью.
чтобы прицепить туда например гирлянду запрограммировать разные эффекты
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение dccharacter » 06 янв 2012, 14:07

Romeo писал(а):Начал делать прогу для OR-duino для начинающих (совсем начинающих).
Скетч зашивается в "дуню", а спец прога на компе открывает доступ ко всем портам OR-duino.
Знаний программирования и электроники не нужно никаких. В программе возможно создание событий.
Так есть ли спрос на такую вещь?

Toolduino смотрел?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Romeo » 09 янв 2012, 03:37

dccharacter писал(а):Toolduino смотрел?

Посмотрел.
У меня круче :D
Вложения
About.doc
Краткое описание
(195 КиБ) Скачиваний: 171
IRTOv1.28.rar
Прога для ПК
(395.43 КиБ) Скачиваний: 0
IRTO.rar
Скетч
(985 байт) Скачиваний: 0
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение dccharacter » 09 янв 2012, 03:58

---------------------------
Project1
---------------------------
Component 'mscomm32.ocx' or one of its dependencies not correctly registered: a file is missing or invalid
---------------------------
OK
---------------------------
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Romeo » 09 янв 2012, 04:23

Если Win7, то так и должно быть :crazy:
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение TheLion » 19 янв 2012, 20:45

Romeo писал(а):Если Win7, то так и должно быть :crazy:


точно, проект то на VB6.
ocx-ы лежат в архиве - достаточно зарагистрировать ручками.

Еще могут понадобиться: MSCOMCTL.OCX или comct232.ocx - прикрепил.
Вложения
ocx.rar
(487.61 КиБ) Скачиваний: 0
TheLion

Сообщения: 2
Зарегистрирован: 25 дек 2011, 10:21

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Myp » 20 янв 2012, 21:22

вобщем опять косяк какойто
не шьётся :(

весь вечер работало, выдавала мне данные с акселерометра в компорт.
потом вдруг хотел залить в очередной раз исправленный скетч и фиг.

жму компилить, скетч компилится, потом начинается аплоад, дуня ресетится, мигает светиком и как ни в чём не бывало, проскакивая фазу прошивки приступает к выполнению старой прошивки.
оболочка показывает Uploading...
а ордуина тупо выполняет свою старую программу.
оболочка в таком состоянии висит пока не закроешь.
чего бы это могло случиться? ордуина совершенно новая, тока вечером запаял штырьки и прошил.

если через терминал слать какойнить символ то дуня перезагружается.
поставил светодиод на ноге Rx, горит в пол накала а в момент приёма символа из терминала притухает(тока незнаю толи из за приёма толи из за перезагрузки.)
на ноге Tx соответсно моргает демонстрируя что мой скетч активно отсылает данные в комп

перезагрузил, попробовал старую оболочку, тожсамое.
порт плата выбраны верно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17818
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение =DeaD= » 20 янв 2012, 21:51

Теоретически может покоцана быть CP2102 в плане контактов с платой - попробуй пальцем её придавить, если прошьется - вышли мне под замену.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Myp » 20 янв 2012, 21:56

ах тыж какая зараза
точно, пальцем прижал и скетч залился

вот теперь у меня 2 инвалида, одна ордуина без микроконтроллера а вторая с глючной 2102

это мне вселенная прямо ОГРОМНЫМИ буквами намекает что пора купить фен...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17818
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Мартин » 30 янв 2012, 01:20

Доброго времени суток. Купил Ордуин нано 1+ пол года назад, скачал драйвер, иео с ардуина, всё по инструкции... Контролер работает, мигает компьютер подаёт звуковой сигнал, что он подключен. Я открываю ардуин скетч редактор, выбираю модель как в инструкции показано, вставляю пример мигания диода. При компилирование выдаёт ошибку... После того как подключаю его к компьютеру мигает диод постоянно, порт прописывает лпт1. Не знаю в какую сторону двигаться что бы запустить его.


ПС Пока модератор одабривал моё сообщение я нашёл решение! Решение спустя пол года.. Ларчик легко открывался! Главное правильно настроить порт в программе на компьютере. Если он выдаёт ошибку где есть такая 0х=00 то значит с портами путаница. Помните что порт СОМ1 это порт который как правила занят но по умолчанию он стоит в программе ардуино(через которую загружааю программный код)
Последний раз редактировалось Мартин 31 янв 2012, 18:37, всего редактировалось 1 раз.
Мартин

Сообщения: 17
Зарегистрирован: 30 янв 2012, 01:09
