Через уарт шьется если там бутлоадер загружен. А если ORFA то только взаимодействие.

agrinipis писал(а):Как прошить контроллер(через UART) я чет ничерта нипонимаю:( Скажите мне прогу и версию проги пожалуйста.

Скажите точней, что в инструкции не ясно как сделать или не получается?

Ну попорядку:
1. Вы мне сказали желательно обновить прошивку. Как это сделать через что отправить(Hipe Terminal) юзал пишу чтонибуть жму энтр моё сообщение весит ничего в обрат не приходит (эхо включил ) может можно както через командную строку обратиться там хоть какието сообщения выдаёт (ошибки например).
2. Я так понимаю когда я залью прошивку то отошлю команду через терминал, например 0x0032 и он мне выдаст весь перечень как общаться с ним я впринцепи понял мнебы вот только соединение установить.
3 Да и вообще как понять установленно соединение с контроллером или нет ато в диспечере устройст только USB фисит (ну там Silicon Labs CP ... ну и т.д) как узнать пашет нет ?
4. Еще мне кажеться что я както шлейф на разетку плохо посадил т.к нигде немогу найти хотябы фотки как это сделать (припоять, вставить в дырочки провода, както насадить)
p.s просто никогда ничем подобным не занимался на практике. В теории принцип весь примерно знаю (я просто еще учусь это типо курсовой). Вообщем мне кажеться что проблема в соединении а именно шлейф ели можно то скиньте фотку как его к розетке циплять надо мож из-за этого терминал и не риагирует.

Инструкцию mediawiki/images/5/53/OR-AVR-M128-DS.pdf вы уже читали или еще нет?
Если нет - прочитайте, разделы 12 и 13. Если да - скажите, какие моменты вызвали вопросы?

Шлейф должен быть зажат до конца (чтобы никаких левых щелей в разъеме не осталось).

насчет шлейфа: я имел ввиду как проводки прикрепить к контартам

вставить шлейф в разъем и зажать разъем.

а т.е острые части контактов сами разрежут оболочку сейчас попробую

Добавлено спустя 30 минут 38 секунд:
вообще завтро куплю новую розетоку на шлейф и будет видно )))

Добавлено спустя 32 секунды:
Спасибо за помощь!

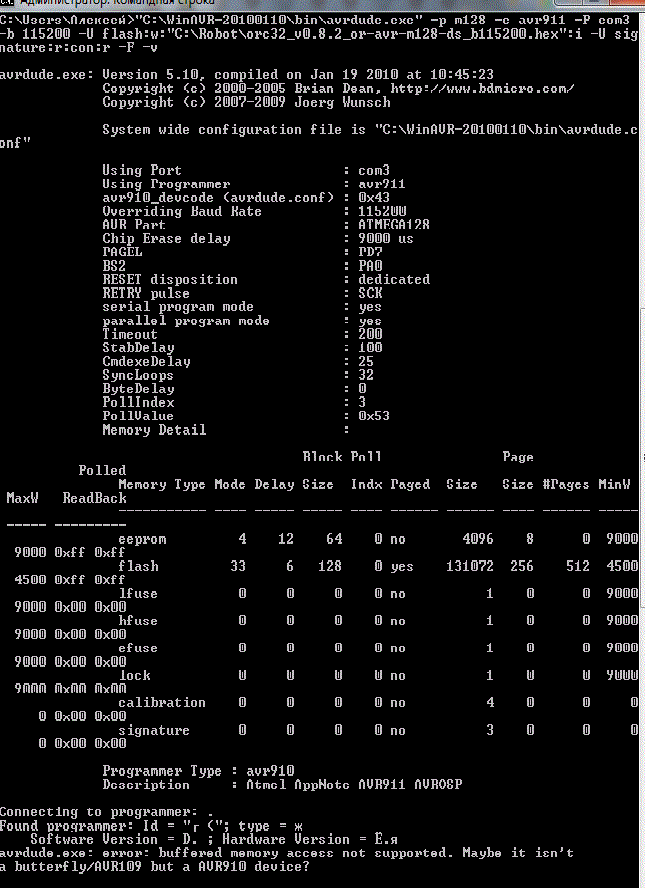

вообщем я сделал все по инструкции вот что получилось

RESET перед запуском команды нажимали?

да нажимаю ресет и жму энтер

попробуйте в команде написать не "-c avr911", а "-c arduino". Возможно у вас более свежий бутлоадер.

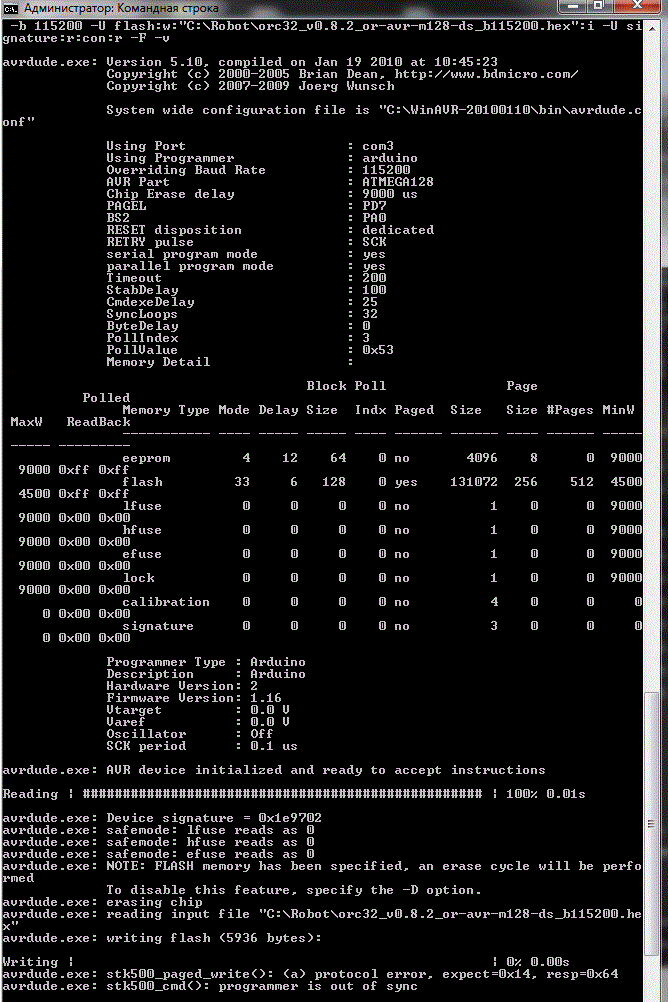

ну вот что получилось только понять немогу всё ок или нет?)

Нет, не ок а дайте фотку вашего контроллера + адаптера в сборе, как вы там что подвели, какие джамперы и т.п.

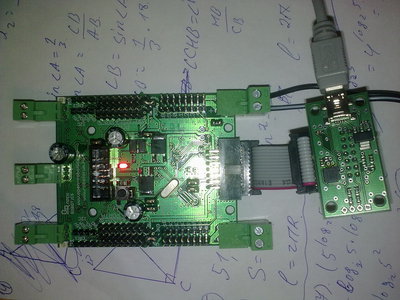

вот

Вроде всё прилично выглядит Попробуйте отцепить внешнее питание на период обновления прошивки.
И снова попробуйте оба варианта avr911 и arduino
