Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение =DeaD= » 27 авг 2009, 20:34

В этой теме будет обеспечена поддержка пользователей модуля.

Подробная информация по модулю на странице: [[OR-PROG-USB-X]]

Все вопросы дальнейшей доработки модуля и почему были выбраны те или иные технические решения - в теме viewtopic.php?f=73&t=5700.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 06 ноя 2009, 22:19

а этот программатор может работать с CVAVR ?
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение =DeaD= » 06 ноя 2009, 22:20

Могу только сказать, что он точно работает с Khazama, скорее всего с CVAVR не совместим.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 06 ноя 2009, 22:26

жаль я токо научился СVAVR программировать ладно буду Khazama'y учить
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение galex1981 » 07 ноя 2009, 11:41

Ты можешь программировать в чем хочешь, а прошивать в том что поддерживает данный программатор
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 10 ноя 2009, 17:31

Еще вопросик где можно распиновку гнезда который на 14 пинов, найти :roll:
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение =DeaD= » 10 ноя 2009, 17:32

Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 10 ноя 2009, 18:15

=DeaD=,Спасибо :Rose:

Добавлено спустя 39 минут 20 секунд:

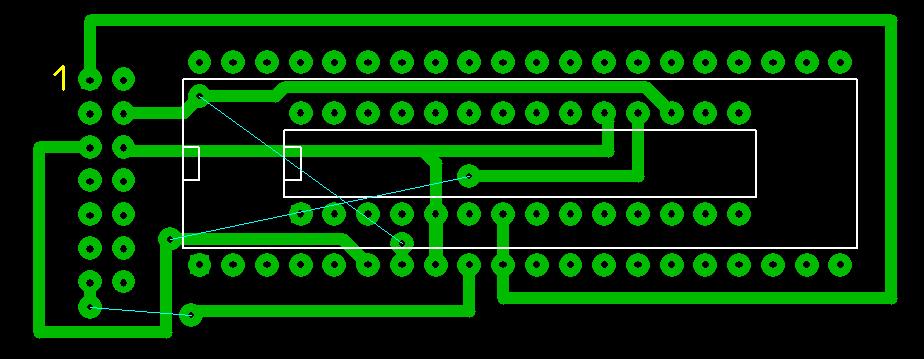

проверьте пожалуйста правильно ли плату нарисовал для программирования mega16 & mega8 ?
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение galex1981 » 10 ноя 2009, 18:20

3й провод не подключен почему?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 10 ноя 2009, 18:22

ага увидел
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение galex1981 » 10 ноя 2009, 18:23

Сигнал Reset который...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение Duhas » 10 ноя 2009, 18:24

у 16/32 меги земли вроде две ?

+ мона обойтись 1-й перемычкой.. а то и убрать совсем..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение кулер 23 » 10 ноя 2009, 18:30

Duhas, Как?????
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение Duhas » 10 ноя 2009, 18:38

более оптимальной трассировкой ) хотя между пинами с шагом 2.54 спокойно дорожки 0.3-0.4 проходят ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-PROG-USB-X: USB-Программатор, эконом, DIP версия

Сообщение galex1981 » 10 ноя 2009, 18:40

Вроде бы кварц с конденсаторами на панельке должен быть (на случай того если фьюзы прошиты на внешний кварц)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
