2 видеокамеры, пристальный взгляд внутрь.

2 видеокамеры, пристальный взгляд внутрь.

Сообщение Myp » 18 фев 2011, 00:03

была у меня камера, обычная маленькая камера китайская
с фиговеньким качеством картинки и т.п.

сегодня на почте получил вторую
и удивился

мало того что она показывает гораздо лучше, картинка яркая, света тусклой лампочки хватает
так там внутри стоит матрица раза в 2 меньше чем в старой камере, при одинаковом угле обзора.
соответсно поменяв объективами обе камеры я получил одну широкоугольную а другую длиннофокусную :)

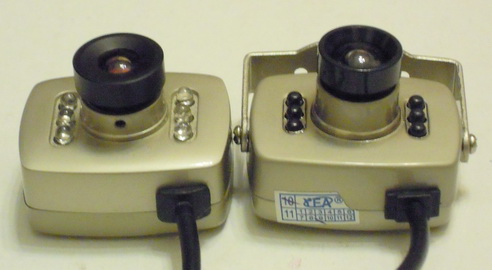

слева старая справа новая
у старой есть светодиоды но они не припаяны к питанию, у новой просто пластиковые заглушки

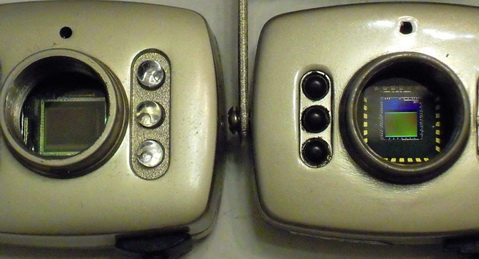

видно матрицу

АРУ у новой камеры ощутимо быстрее.
картинка у новой камеры с правильными цветами и яркая, у старой камеры от рождения зеленоватая, тусклая и цвета плохие.
единственный минус, камера с битыми пикселами, штук 5-6 разноцветных

промышленность гонконга шагает вперёд, дешевая камера за 11 баксов показавает приличный результат.
видео приложить пока не могу, новая большая видюха закрыла все слоты писиай и тюнер воткнуть некуда.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17044
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2 видеокамеры, пристальный взгляд внутрь.

Сообщение noonv » 18 фев 2011, 00:54

так это же здорово :)
Аватара пользователя
noonv

Сообщения: 588
Зарегистрирован: 21 май 2007, 22:57
Откуда: Калининград
прог. языки: C++

Re: 2 видеокамеры, пристальный взгляд внутрь.

Сообщение Myp » 18 фев 2011, 15:55

а ктонибудь когданибудь встречал даташиты на эти камеры?

там собственно используется атрица с процессором и внешняя обвязка
меня всегда интересовало а нет ли там внешней подстройки ?
ну там например тот же АРУ резистором подстроить, или включить/выключить перемычкой.

Добавлено спустя 1 минуту 7 секунд:
ЗЫ
важное дополнение
так как размер матрицы уменьшился то ГРИП выросла
эта камера показывает чётко от 10 см перед камерой и до бесконечности.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17044
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2 видеокамеры, пристальный взгляд внутрь.

Сообщение Angel71 » 18 фев 2011, 19:00

имхо лучше покупать отдельно платы с матрицами, чем камеры и "дёргать" платки. сегодня в камере одно запихают, завтра другое. повторяимость таки важней
Аватара пользователя
Angel71

Сообщения: 9631
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: 2 видеокамеры, пристальный взгляд внутрь.

Сообщение Myp » 18 фев 2011, 19:57

я на предмет модернизации уже имеющихся камер :)
тюнинг типа
меня этот дурацкий АРУ мучает
хочу ручную настройку.
да и за 11 баксов я пока не встречал матриц которые можно для чегонибуть использовать)))

вот щас сфоткал 2 картинки
вывел картинку на телевизор и сфоткал телевизор :D

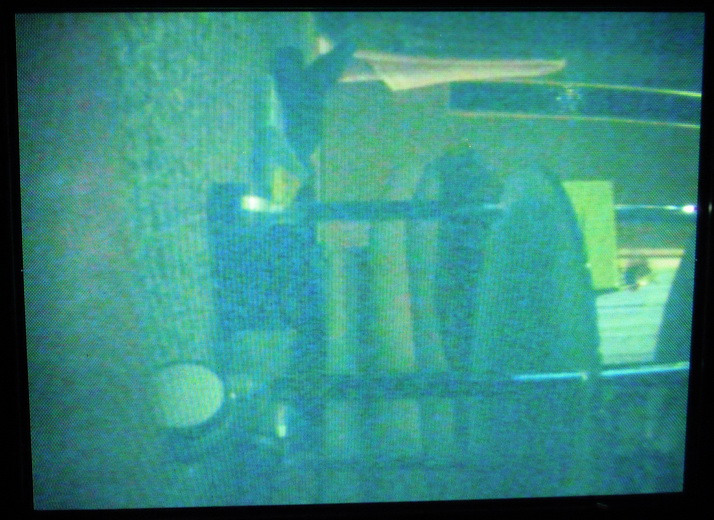

старая камера в скудном освещении

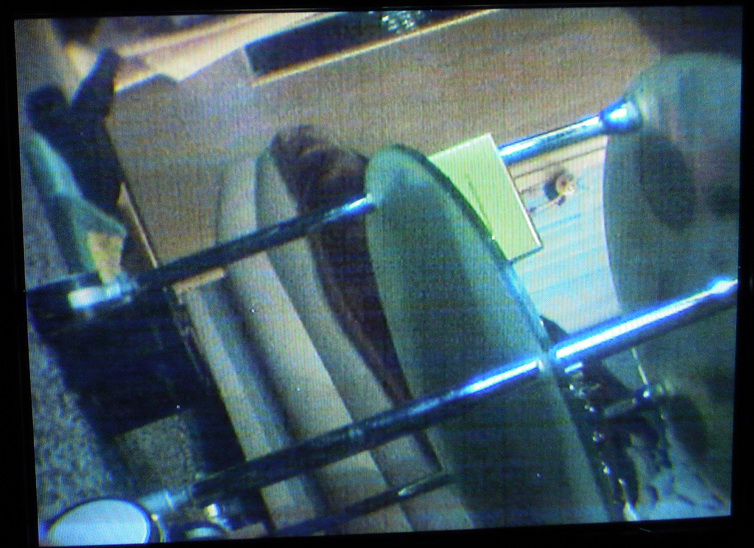

новая камера в том же освещении


Добавлено спустя 25 минут 7 секунд:
офигеть
там внутри стоит процессор vimicro vc0702

NTSC/PAL output with embedded video DAC
Low power design with single 3.3V power supply
10-bit Image Signal Processor
Auto Exposure (AE)
Auto White Balance (AWB)
Auto Gain Control (AGC)
Auto bad pixel detection and cancellation
Auto flicker detection and cancellation
Auto lens shading compensation
Configurable image noise reduction
Configurable image sharpness enhancement
Configurable gamma and color correction
Configurable brightness, color saturation, and hue
Edge-adaptive CFA interpolation
Color/BW video image auto/manual conversio

судя по даташиту этот видеопроцессор выдаёт формат pal/ntsc/RGB в зависимости от конфигурации внешних ножек )
или читает из внешней памяти
а так же управляется по usart
