Модуль управления для многих ТСОПОВ без МК

Модуль управления для многих ТСОПОВ без МК

Сообщение D1mcon » 01 янв 2010, 23:34

Всем привет, и еще раз с Новым Годом! :)
Многие используют тсопы как датчики препятствий, у многих возникают с ними проблемы, поэтому я предлагаю обсудить схему на 555 таймерах, которая (как мне кажется) позволит обойтись без МК для генерирования сигнала, и подключить с дюжину датчиков. :) Схема собиралась для тсопов на 36КГц
Вложения
555.rar
схема
(12.21 КиБ) Скачиваний: 13

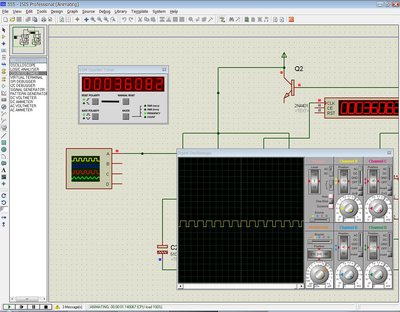

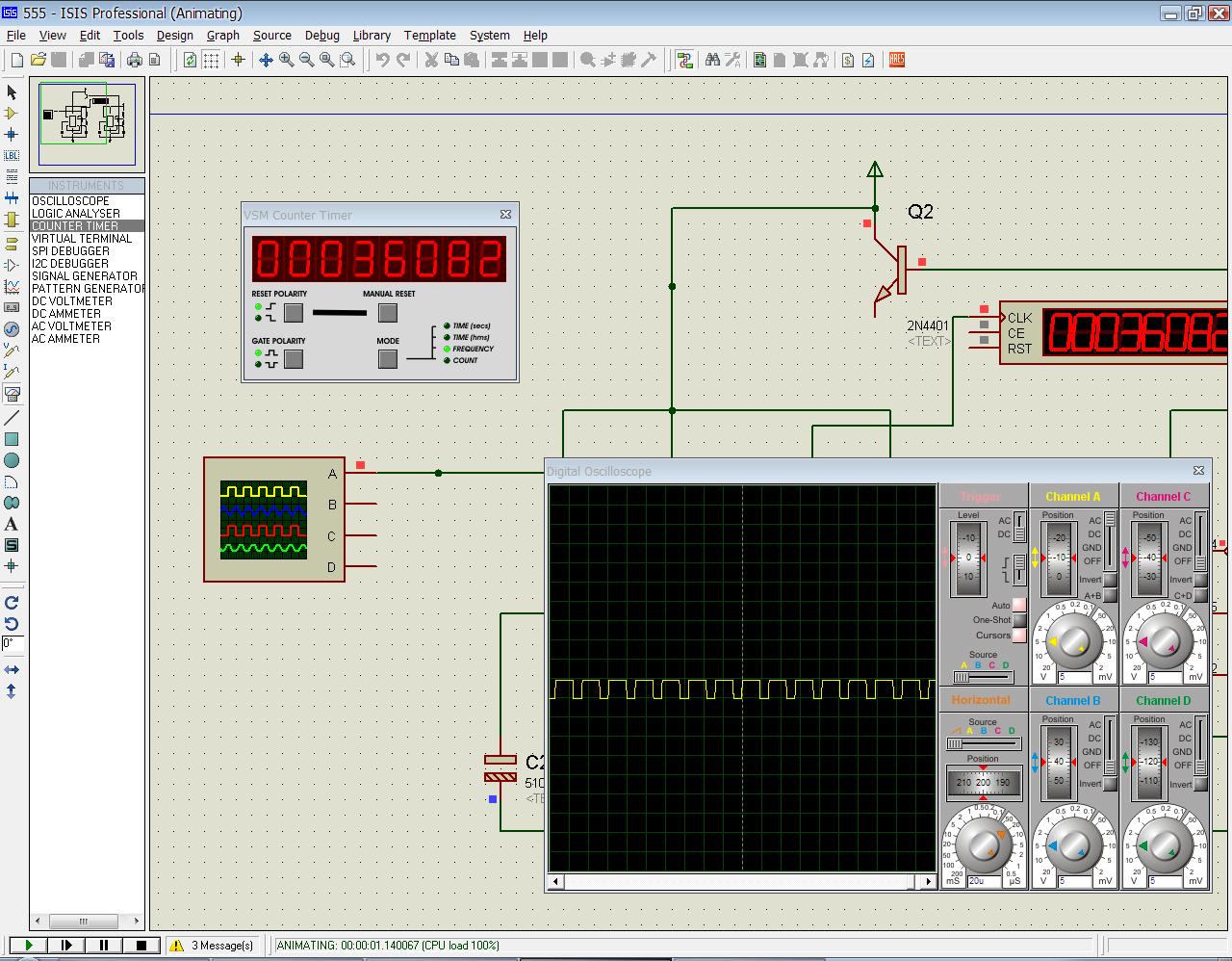

Частота ШИМа

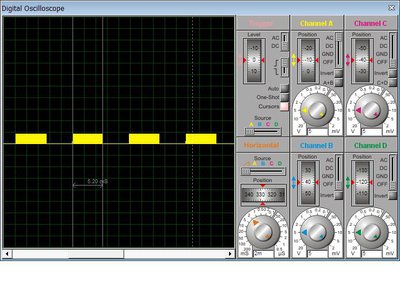

Сигнал для ик диода
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение Grofus » 02 янв 2010, 12:32

А нельзя ли схемку нарисовать и выложить, а то у меня протеус старый?? Лучше собрать на ЛА3, тогда и легче реакцию на сработку тсопа сделать , но это сугубо ИМХО :P
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение D1mcon » 02 янв 2010, 13:03

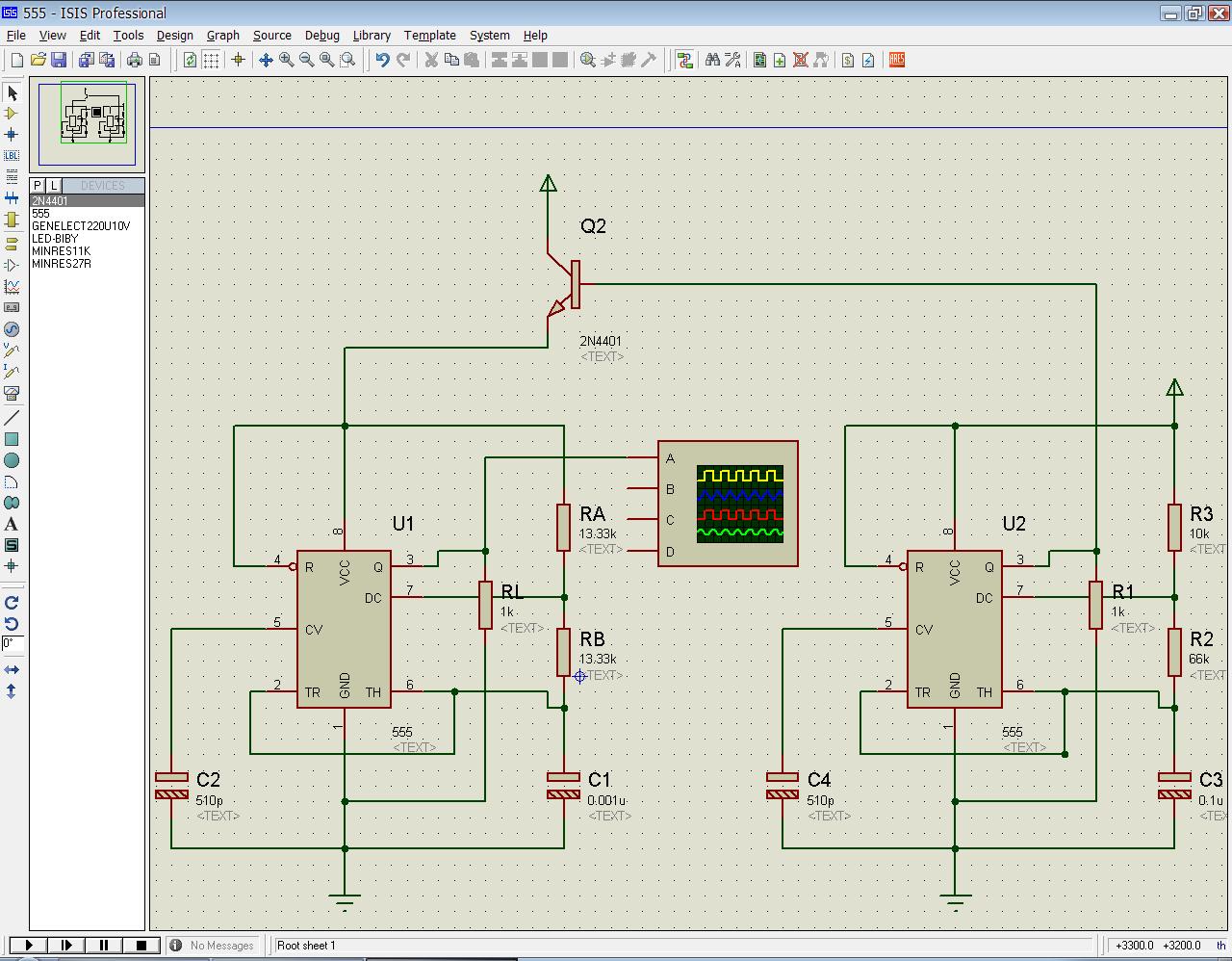

2Grofus вот схема. А что такое ЛАЗ? :)
Вложения
.JPG
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение flyroman » 02 янв 2010, 13:15

http://www.chipinfo.ru/dsheets/ic/155/la3.html ЛА3(читать Ла Три), а вообще полезно знать логику...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение Vovan » 02 янв 2010, 19:17

А что такое ЛАЗ?
хороший вопрос, потому что "ЛА3" это образно, а на самом деле просто ТТЛ логика, кстати, не всегда ЛА-ТРИ и не всегда К155 (К555). :D
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение Grofus » 02 янв 2010, 20:43

Я имел в виду К555ЛА3 но какая разница :pardon: Достаточно распростанённо написанно http://easyelectronics.ru/fotodachik-ch ... aciya.html о фотодачиках, а в конце схема на деревянной логике..
Последний раз редактировалось Grofus 02 янв 2010, 21:09, всего редактировалось 1 раз.
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение D1mcon » 02 янв 2010, 21:01

Спасибо, просветили :) Но что думаете на счет схемы?
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение Grofus » 02 янв 2010, 21:06

А что, ваш вариант вполне имеет право на жизнь главное чтоб стабильно всё было :crazy: Ещё добавить часть которая будет работать с тсопом и BEAM готов...
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение Vovan » 02 янв 2010, 22:26

Но что думаете на счет схемы?
дак а чё тут думать? схема жизнеспособна, а рАвно и на ТТЛ м\схемах тоже жизнеспособна. У меня давно станция зарядки робота "маячит" именно ТТЛ логикой (с 5-ти вольтовым питанием) и никаких проблем не возникало - дёшего и сердито! А таймер - не менее дёшего и вкусно, но на вкус и цвет... :)
Кроме того, генератор на 1мГц для "реанимации" МК, тоже не поленился и собрал на ТТЛ м\сх-ах и радуюсь, а можно на таймере собрать :)
Мало того, мой первый робот (таракан) с ИК "зрением" (без ТСОПов, но ужЕ с кодировкой) и управлением двигателей - был чисто на КМОП логике (176=561 серия), т.е. без МК (я тогда ещё не знал о их существовании в широкой продаже :oops: )
Даже больше скажу (но ИМХО), порой жалко задействовать МК (с его то возможностями!) на выполнение одной простой задачи... Поэтому вариант, по моему мнению, вполне :good:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Модуль управления для многих ТСОПОВ без МК

Сообщение D1mcon » 02 янв 2010, 23:00

Спасибо :oops:
Предлагаю тогда в этой теме выкладывать схемы генерирования сигнала для ТСОПов без МК
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий
