GY-80 использование

GY-80 использование

Сообщение cybermerlin » 27 май 2013, 13:51

планирую заказать себе GY-80
Module chips: L3G4200D+ADXL345+HMC5883L+BMP085.
(потому что inemo-m1 не поставляет производитель под устройства: "роботы")

эта платка обменивается по i2c протоколу и предназначена для подключения к arduino
подскажите пож, что мне нужно еще и какие ньюансы ждут меня если я не хочу arduino (и подобные) использовать в принципе?мне нужно будет МК с ногами под i2c заточенными прикупить и все или что-то еще?

ато уже склоняюсь купить YEI 3-Space Sensor 3-axis 9DOF
cybermerlin

Сообщения: 21
Зарегистрирован: 29 янв 2012, 01:03

Re: GY-80 использование

Сообщение Nesenin » 27 май 2013, 14:36

под эти датчики есть готовые библиотеки именно под arduino. а еще в открытых прошивках multiWii есть код для работы с этими датчиками (GY-80), который точно отслеживает повороты по гироскопу и корректирует углы по акселерометру. а еще данные компаса корректирует по акселерометру. а еще код для работы с барометром\термометром. а еще где то есть код для корректировки расчетов высоты по акселерометру.и много чего еще. НО это еще нужно привести в пригодный вид для экспорта с нужной скоростью куда то дальше. что не так то просто. и точно требует выделения отдельного контроллера под все это.
как вариат взять плату по типу. http://www.hobbyking.com/hobbyking/stor ... _Port.html
или вот няшная вещь размерами 3х3см но без компаса и барометра http://www.hobbyking.com/hobbyking/stor ... O_ACC.html

про YEI 3-Space Senso ничего не знаю. http://www.amazon.com/3-Space-Sensor-3- ... sbs_misc_1 цена кусается.

Добавлено спустя 3 минуты 30 секунд:
PS ну и разные датчики везде. где лучше там дороже
Аватара пользователя
Nesenin

Сообщения: 1349
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: GY-80 использование

Сообщение cybermerlin » 03 июн 2013, 07:40

ответ немного не тот, который ожидал
cybermerlin

Сообщения: 21
Зарегистрирован: 29 янв 2012, 01:03

Re: GY-80 использование

Сообщение Alex080969 » 27 июн 2013, 11:27

А чем inemo-m1 не угодило? и вес меньше и потребление... Цена в принципе почти одинакова..
Или обязательно присутствие барометра?
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: GY-80 использование

Сообщение Angel71 » 27 июн 2013, 15:31

Alex080969, если не затруднит, поделитесь ссылкой на магазин с ворлдвайд шипингом, где эти превью inemo продаются по нормальной цене (~10..15$).
Аватара пользователя
Angel71

Сообщения: 9729
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: GY-80 использование

Сообщение Alex080969 » 27 июн 2013, 16:04

Ссылок достаточно много, но везде под заказ и цены больше трёх тысяч.
Я пробую через "ПРОМЭЛЕКТРОНИКу" заказать.
"ПРОМЭЛЕКТРОНИКА" - официальный прямой дистрибьютор компании "STMicroelectronics" соответственно и цены должны быть меньше, к тому же как раз заказ там формирую, чтобы так сказать кучкой пересылать.
Отправил письмо с запросом, позвонил так называемому Бренд-менеджеру (его координаты тут). Но к сожалению сказали что он будет только в понедельник.

По поводу нормальной цены в 10 баксов.. ну .... начало продаж ознакомительных комплектов начался чуть меньше года назад. Так что пока массово не начнут производители впиндюривать в свои изделия цена будет не меньше 70-80 баксов
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: GY-80 использование

Сообщение Angel71 » 27 июн 2013, 17:21

Alex080969 писал(а):А чем inemo-m1 не угодило? и вес меньше и потребление... Цена в принципе почти одинакова..

совсем в разных ценовых категориях. gy-80 от одной штуки с доставкой и без всяких выносов мозга выходят в 10-11$, айнемо существует только семплами и купить их можно только через опу за 100.

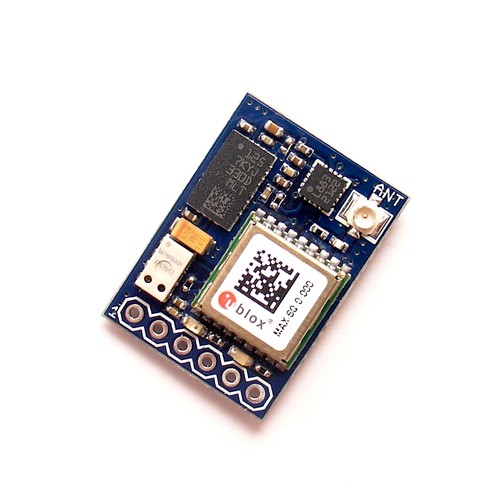

аксель, гиро, магнетометр, барометр, гпс. размер 23*16мм, цена ~115$. дешевле пока только, если самому четырёхслойку заказывать.
да, айнемо мелкая и на ней уже есть арм, только настолько мелкая реально нужна? бегло ищем аналоги DFR0188, STM32 10DOF :) обе 50*50мм. но это бегло, сейчас квадрики очень популярны, миниатюрные в том числе и присмотреть подходящую платку не очень сложно.
Последний раз редактировалось Angel71 27 июн 2013, 17:33, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9729
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: GY-80 использование

Сообщение Alex080969 » 27 июн 2013, 17:30

Angel71 писал(а): :pardon: совсем прям одинаковая.

Ну извиняюсь, цены на GY-80 специально не искал.
аксель, гиро, магнетометр, барометр, гпс. размер 23*16мм, цена ~115$. дешевле пока только, если самому четырёхслойку заказать и пересадить чипы с других модулей.

Я не понял.. вроде как цена в начале озвучивалась в 15 баксов. Или это не GY-80.

Кстате нашёл такую вот микруху MPU-9150 Nine-Axis (Gyro + Accelerometer + Compass) MEMS MotionTracking™ Device цена за бугром 80 зелёных
Последний раз редактировалось Alex080969 27 июн 2013, 17:42, всего редактировалось 2 раз(а).
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: GY-80 использование

Сообщение Angel71 » 27 июн 2013, 17:50

gy-80, цены постоянно как обычно плавают.
за 115 это для сравнения, что можно полезного в этом (~100$) ценовом диапазоне купить. вот одна из ссылок 11dof.
из спортивного интереса и при наличии времени вполне легко их и [намного] дешевле достать (не байнау, а аукционы + другие, более злачные места).

Добавлено спустя 13 минут 32 секунды:
хех :) http://www.scantec-shop.com/mpu-9150.html, http://www.aliexpress.com/wholesale/wholesale-MPU%25252d9150.html?SearchText=MPU-9150&CatId=0&SortType=price_asc&filterCat=523,4099,400103&groupsort=1
Последний раз редактировалось Angel71 27 июн 2013, 17:52, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9729
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: GY-80 использование

Сообщение Alex080969 » 27 июн 2013, 17:52

я не понял.. а у gy-80 нет на борту контролера что ли? хм...
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: GY-80 использование

Сообщение Angel71 » 27 июн 2013, 18:02

нет контроллера, а что, он прям так нужен? из того, что с ходу в голову лезет для этого айнемо - это задачи, где нужно компактно пристроить его на основную плату или запихнуть подальше от основной платы и подтянуть "пару" проводочков (от силы чтоб ещё какие-то данные помогала обрабатывать) или сделать сеть датчиков. шаг влево, шаг вправо и всё. :pardon: очень быстро придет понимание, что нужно больше выводов на плате.
Аватара пользователя
Angel71

Сообщения: 9729
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
