модуль CircuitWorks из SolidWorks Premium

модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 20:59

только что прочел на http://solidworks.ru/index.php?option=c ... &Itemid=40

Для решения этой задачи в базовый пакет SolidWorks Premium входит модуль CircuitWorks.

CircuitWorks автоматически создает трехмерные модели компонентов и сборку печатной платы на основе данных схемотехнических САПР. При отсутствии необходимого компонента в базе элементов, CircuitWorks автоматически создаст его габаритную модель и разместит на печатной плате. Особенность модуля состоит в том, что он позволяет не только создавать трехмерное представление по данным схемотехнических САПР, но и решать обратную задачу. По трехмерному представлению в SolidWorks создавать файл данных сборок печатных плат в формате IDF (промежуточный формат данных) для проектирования в схемотехнических САПР.


кто нибудь пользуется такой вкусняшкой?
особенно интересует в связке с P-Cad
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 21:17

Я, типа, пользуюсь - у меня этот модуль почему-то только "в демо-режиме" работает - тормозит безбожно на больших платах и окошки всякие показывает.

То что получается - три-дэ моделью назвать трудно - это скорее габаритная модель (то есть нельзя например нарисовать красный круглый светодиод с блестящими ножками - можно только высоту указать и форму - он из плоских контуров создает "модель", по крайней мере из Игла).

Добавлено спустя 23 секунды:
Ну или я не научился им пользоваться :)
Последний раз редактировалось Michael_K 13 ноя 2010, 21:19, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 21:18

а какое расширение файла пикада ты солиду скармливаешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 21:20

В игле генерю idl+idb какой-то ULP-шкой.
Но перед этим, естественно, нужно в библиотеках элементов сделать слои для трехмерки.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 21:23

что есть "ULP-шкой"?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 21:23

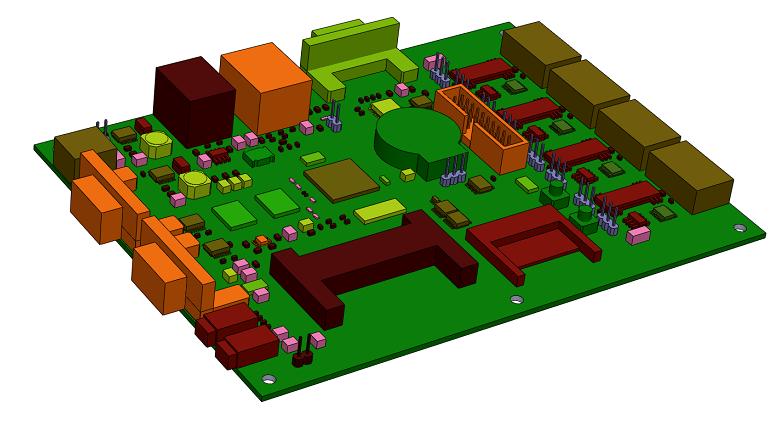

Как-то так. Особо прорисовывать мне не надо - это для габаритных чертежей.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 21:27

классно!..
как бы теперь научиться это делать из P-Cad 2006?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 21:28

EdGull писал(а):что есть "ULP-шкой"?

В игле есть такие пользовательские скрипты - User Programming Language (ULP)

Добавлено спустя 30 секунд:
Ой, что-то с аббривеатурой не срослось :) Ну как-то так, в общем :)))
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение =DeaD= » 13 ноя 2010, 21:32

2Michael_K: Это Eagle 3D?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24158
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 22:23

Нет, кажется (Eagle 3D не пользовался).
Это из игла сгенеренные файлики idb-idl скриптом generate_3d_data
( ftp://ftp.cadsoft.de/eagle/userfiles/ul ... d_data.zip )
Открытые в солидворксе... говорят, что в инвенторе тоже открываются.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 22:31

а выложи плиз какой нибудь файлик IDF
хочу в солиде потренироваться
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение Michael_K » 13 ноя 2010, 22:35

3D.ZIP
(13.3 КиБ) Скачиваний: 0
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: модуль CircuitWorks из SolidWorks Premium

Сообщение EdGull » 13 ноя 2010, 23:10

прикольно... :)
