Сообщение Angel71 » 21 окт 2010, 23:05

:) предлагаю начать собирать инфу и ссылки на бесплатные кад программы. как вариант тут краткую инфу, а детальную и обсуждения в отдельную тему.
DesignSpark PCB http://roboforum.ru/forum66/topic8898.html

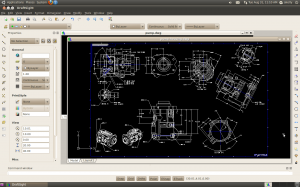

DraftSight (2D CAD)
http://www.3ds.com/ru/products/draftsight/draftsight-overview/ или draftsight.com

есть версии под windows и mac, скоро ожидается под linux
Аватара пользователя
Angel71

Сообщения: 9634
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: бесплатные cad программы

Сообщение Romikgy » 22 окт 2010, 00:54

KiCAD
http://iut-tice.ujf-grenoble.fr/kicad/


kicad (project manager)

Eeschema: schematic editor

Pcbnew: board editor

Pcbnew: 3D viewer
Последний раз редактировалось Romikgy 22 окт 2010, 09:58, всего редактировалось 1 раз.
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 688
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: бесплатные cad программы

Сообщение yak-40 » 22 окт 2010, 07:55

NanoCad Отличный заменитель автокада. Бесплатный и русский. Пользуюсь давно.
http://nanocad.ru/
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

gEDA

Сообщение Vooon » 22 окт 2010, 15:51

gEDA

http://www.gpleda.org/

gschem

pcb

gerbv
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3334
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: бесплатные cad программы

Сообщение Angel71 » 22 окт 2010, 15:58

:oops: на нанокад сильно на форумах ругаются. для 2д грят лучше поставить DraftSight. для плат тоже другие софтины рекомендуют
Аватара пользователя
Angel71

Сообщения: 9634
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: бесплатные cad программы

Сообщение algol » 07 июн 2011, 14:57

Не буду создавать новую тему, коли можно оживить эту.
Последнее время все больше провожу на линуксе. И задумался о простом каде для создания печатных плат. На прежней работе плотно сидел на altium designer начиная еще с тех пор, когда он был protel dxp) Но "для дома для семьи" его возможности будут использованы на 10%, хотя истинное оправдание наверное - стремление приобщиться к легальному свободному софту.
Пока бегло составил список:
1. KiCAD
2. gEDA
3. Eagle free license

По eagle правильно ли я понял, что ограничение лишь на размер платы (100х80 мм) и количество слоев (2)? В домашних условиях больше наверное и не имеет смысла делать. Серьезные вещи можно и модульными сделать.
Хотелось бы узнать мнение людей, которые непосредственно работают в этих кадах. Возможно я упустил еще какие то программы из вида...
algol

Сообщения: 24
Зарегистрирован: 31 май 2011, 12:43

Re: бесплатные cad программы

Сообщение רגוזין רומאן » 07 июн 2011, 17:41

The EAGLE Light Edition can be used for free!
Limitations

    The following limitations apply to the EAGLE Light Edition in general:

  • The useable board area is limited to 100 x 80 mm (4 x 3.2 inches).
  • Only two signal layers can be used (Top and Bottom).
  • The schematic editor can only create one sheet.
Apart from these three limitiations the EAGLE Light Edition can do anything the Professional Edition can do. You can even load, view and print drawings that exceed these limits!
    The Freeware version of EAGLE Light adds these limitations:

  • Support is only available via email or through our forum (no fax or phone support).
  • Use is limited to non-profit applications or evaluation purposes.
source
רגוזין רומאן

Сообщения: 35
Зарегистрирован: 14 фев 2011, 12:00
ФИО: רגוזין רומאן

Re: бесплатные cad программы

Сообщение algol » 08 июн 2011, 09:40

По домашним страницам этих проектов я тоже бегал. Интересно личное мнение тех, кто работает в каком либо из этих кадов, потому как красочные скриншоты зачастую не имеют ничего общего с реальной usability софта.
algol

Сообщения: 24
Зарегистрирован: 31 май 2011, 12:43

Re: бесплатные cad программы

Сообщение =DeaD= » 08 июн 2011, 09:48

Могу сказать по используемому уже несколько лет EAGLE - он крут :)
Привыкать конечно немного придётся, но в целом очень хорошо у него с юзабилити.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: бесплатные cad программы

Сообщение Vit@ly » 20 июл 2012, 12:54

Пока бегло составил список:
1. KiCAD
2. gEDA
3. Eagle free license


Между этими программами есть хоть какая-то совместимость или это
просто перечень кандидатов?
Для Eagle что можно найти, (какой софт) чтобы оформить чертежи по ГОСТ
и сборку нарисовать? Пока вижу только PDF на выходе, но проектировать в нём не очень интересно.
Vit@ly

Сообщения: 4
Зарегистрирован: 26 янв 2012, 16:03


Вернуться в CADs
