P-CAD 2006 "горячая" замена паттернов

P-CAD 2006 "горячая" замена паттернов

Сообщение devel » 04 авг 2010, 14:44

Здравствуйте! Возникла небольшая проблема с сабжем. Когда я рисую принципиальную схему, то я еще не знаю в каких корпусах у меня будет рассыпуха - т.е. например, есть резистор, упакованный в корпус 0805, а при трассировке платы выясняется что лучше его упаковать в 1206. Внимание, вопрос - как в PCB произвести замену корпуса, в который упакован элемент?
Мир, Дружба, Open Source!
Аватара пользователя
devel

Сообщения: 63
Зарегистрирован: 25 фев 2010, 14:01
Откуда: Челябинск
прог. языки: C, Common Lisp, Erlang, OCaml
ФИО: Карпич Александр

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение Duhas » 04 авг 2010, 15:03

Utils->Force Update
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение AnyWay » 04 авг 2010, 15:08

Ставишь рядом резистор 1206, проводишь между старым и новым цепи, а затем удаляешь старый. Самый очевидный способ.
Force Update, насколько помню, обновит все элементы в выбранном корпусе. Все резисторы станут 1206
AnyWay

Сообщения: 96
Зарегистрирован: 16 мар 2010, 17:42
Откуда: Калуга

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение devel » 04 авг 2010, 15:51

AnyWay писал(а):Ставишь рядом резистор 1206, проводишь между старым и новым цепи, а затем удаляешь старый.


а как быть со всеми атрибутами удаленного элемента? Или перед удалением скопировать их для нового паттерна?
Мир, Дружба, Open Source!
Аватара пользователя
devel

Сообщения: 63
Зарегистрирован: 25 фев 2010, 14:01
Откуда: Челябинск
прог. языки: C, Common Lisp, Erlang, OCaml
ФИО: Карпич Александр

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение SERGEY_M » 04 авг 2010, 16:15

а тупо в свойствах компонента на ПП выбрать другой из библиотеки нельзя?
можно изменить элемент на пр. схеме предварительно включив ЕСО а потом загрузить изменения на ПП
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение Сергей » 04 авг 2010, 16:22

В Altium это просто делается, к примеру, на схеме изменить корпус и обновить печатную плату. Либо прямо на плате поменять в два клика.
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение devel » 04 авг 2010, 18:31

SERGEY_M писал(а):а тупо в свойствах компонента на ПП выбрать другой из библиотеки нельзя?


в схематике вроде бы можно, а в PCB не получается, хотя может быть я что-то делаю не так.

Добавлено спустя 1 минуту 27 секунд:
SERGEY_M писал(а):можно изменить элемент на пр. схеме предварительно включив ЕСО а потом загрузить изменения на ПП


завтра попробую так и сделать. спасибо за помощь =)
Мир, Дружба, Open Source!
Аватара пользователя
devel

Сообщения: 63
Зарегистрирован: 25 фев 2010, 14:01
Откуда: Челябинск
прог. языки: C, Common Lisp, Erlang, OCaml
ФИО: Карпич Александр

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение SERGEY_M » 04 авг 2010, 22:33

в PCB не получается

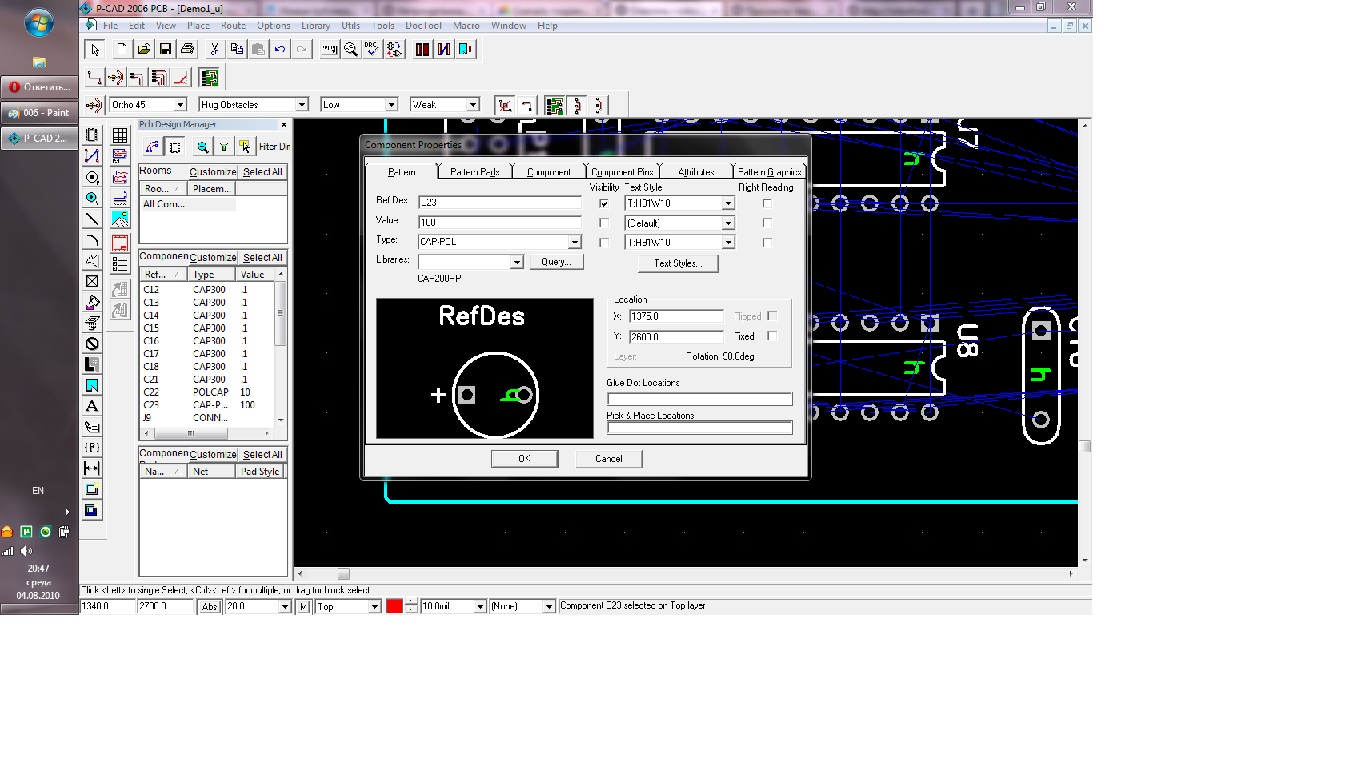

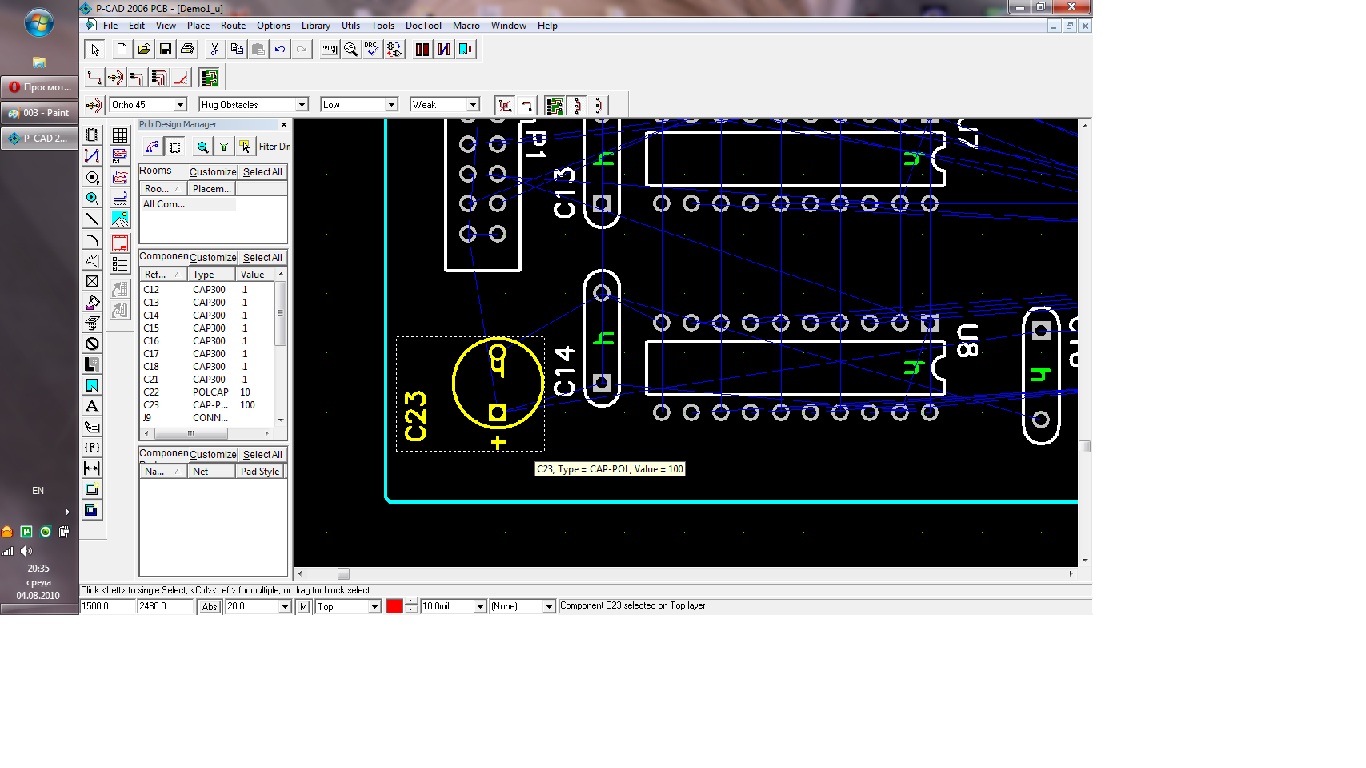

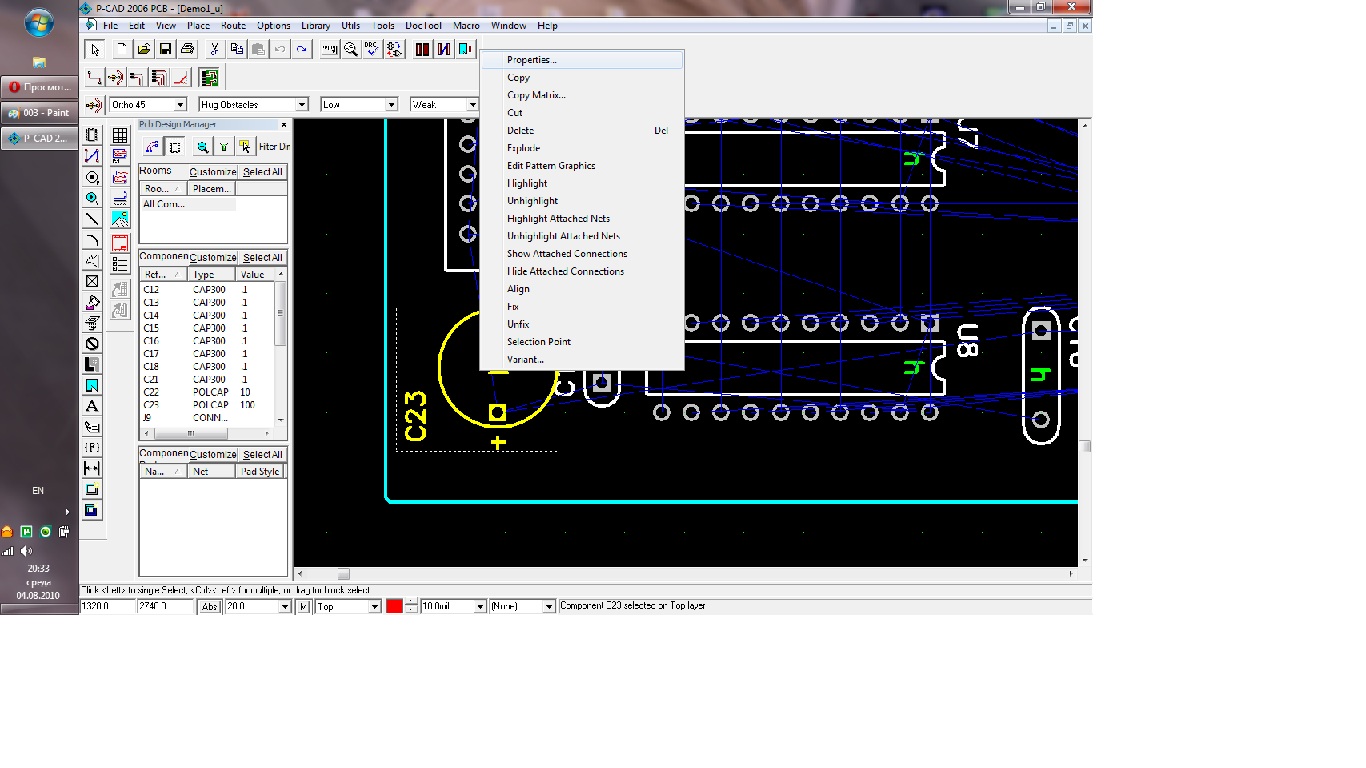

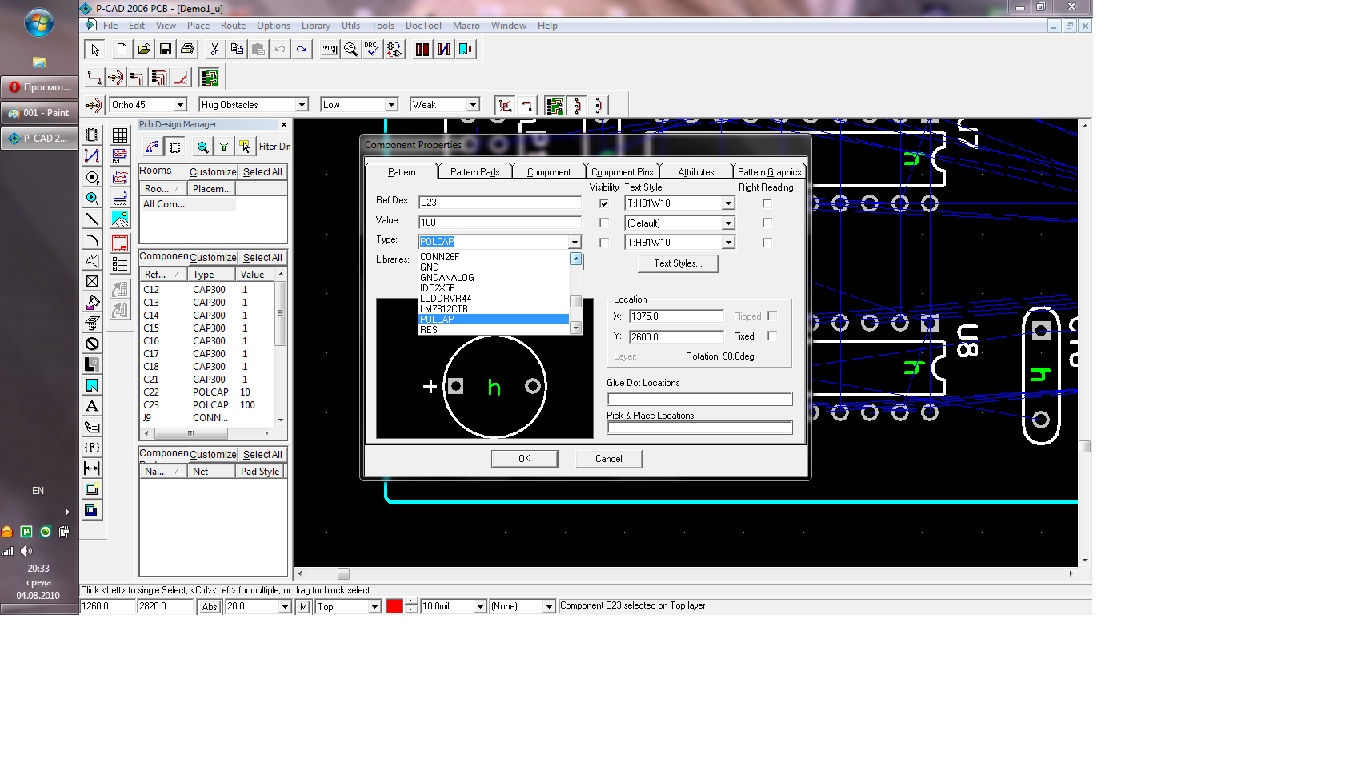

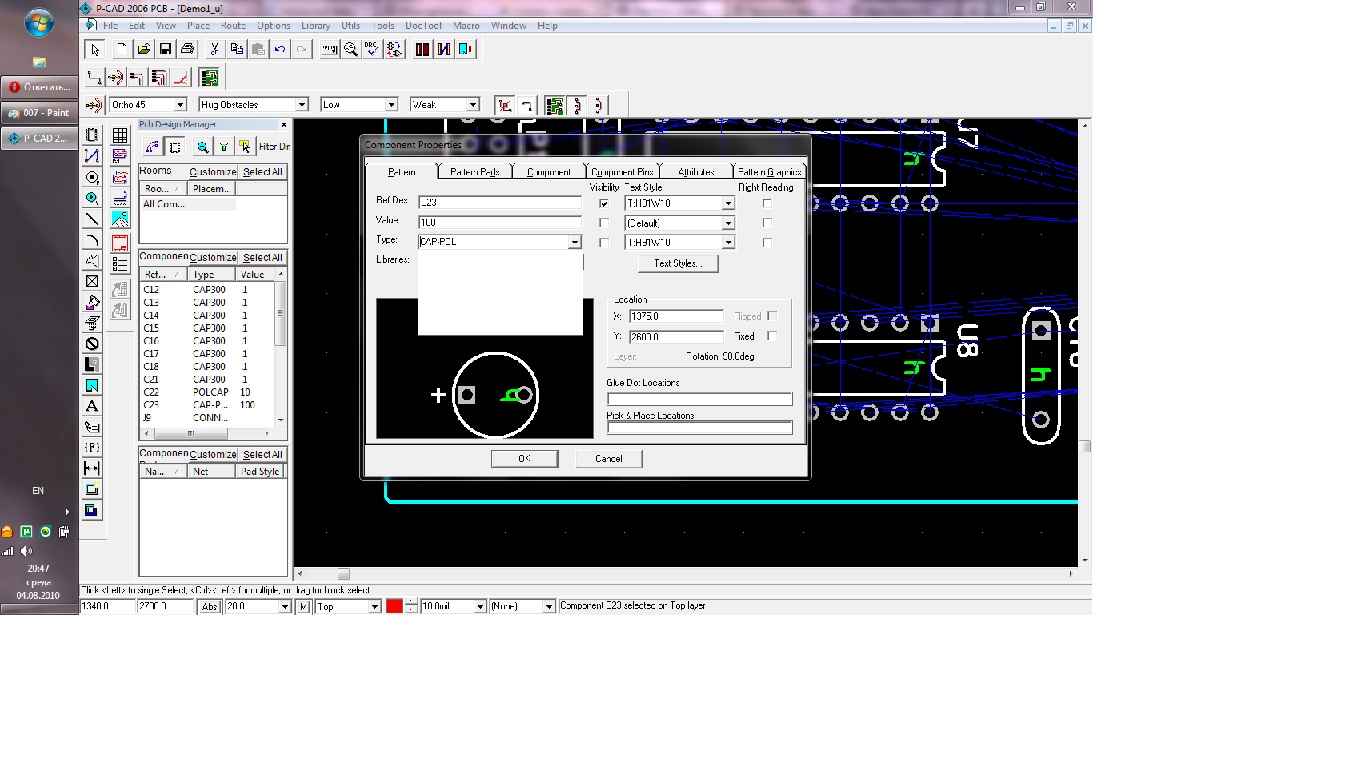

Выделяем компонент и заходим в его свойства

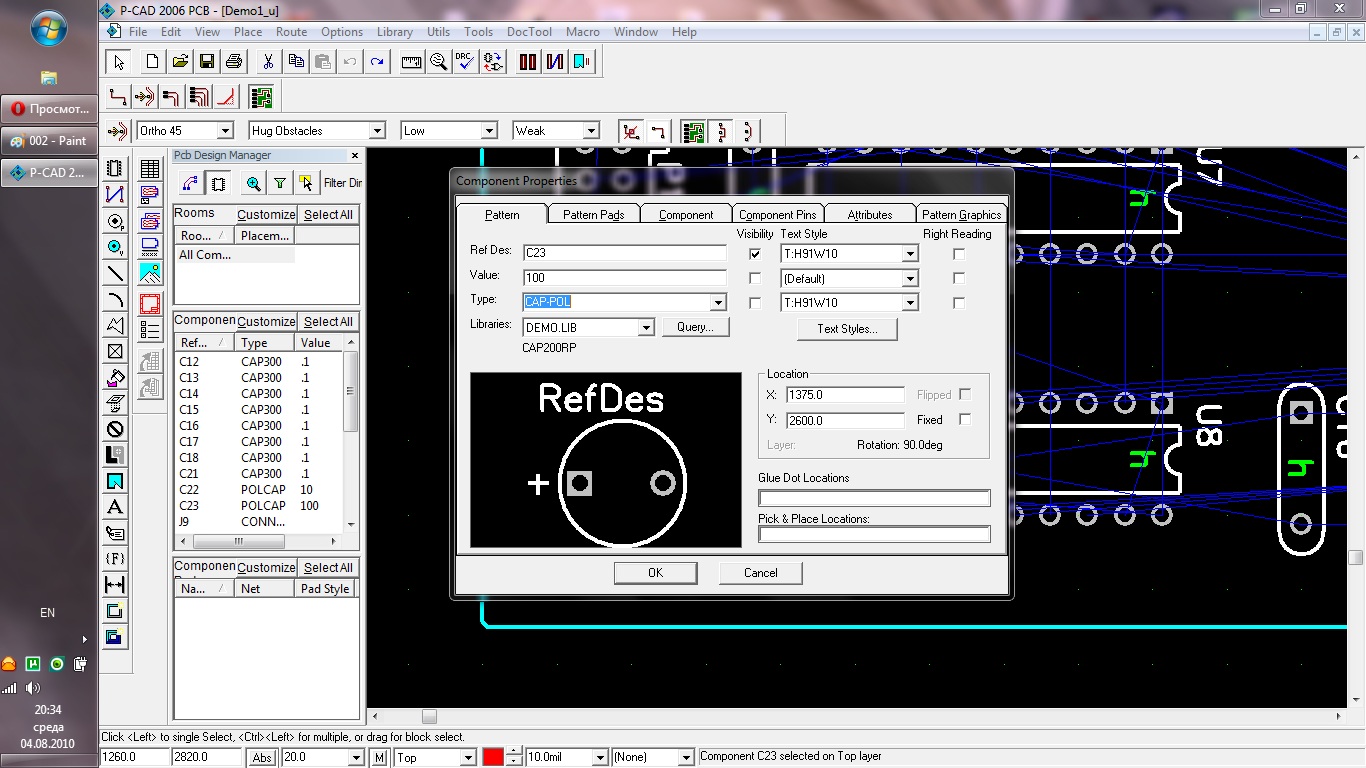

в меню "Libraries"выбираем библиотеку с нужным элементом

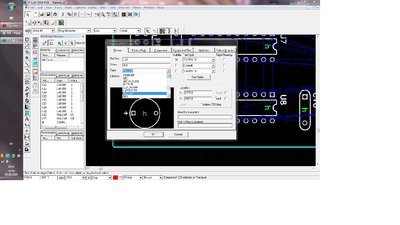

в меню "Type" выбираем на что хотим заменить

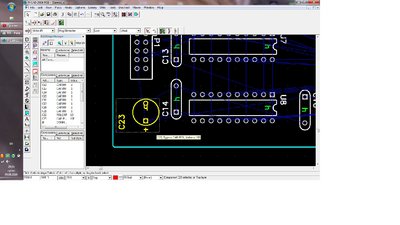

жмем ОК и радуемся

бывает так, что меню "Libraries" пустое или нет нужной библиотеки,
а в меню "Type" кроме заменяемого компонента ничего нет...

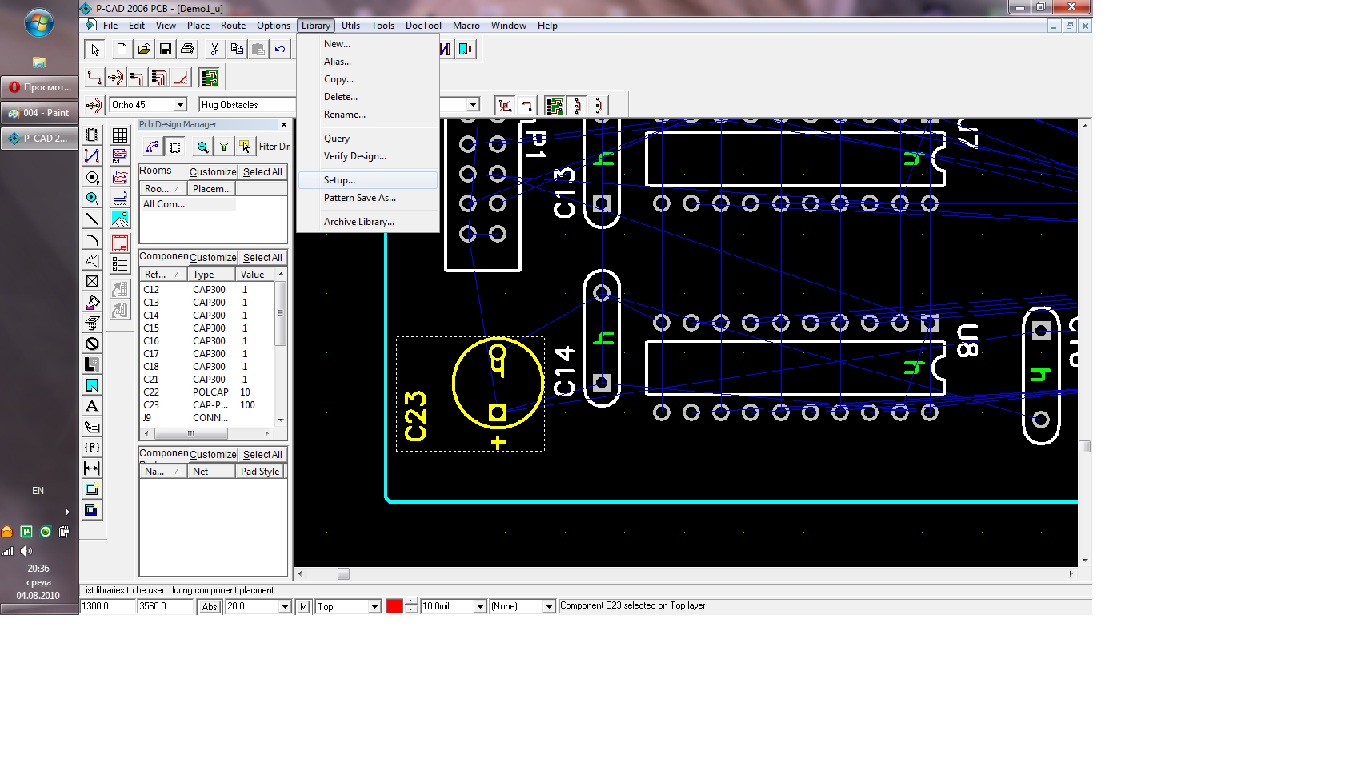

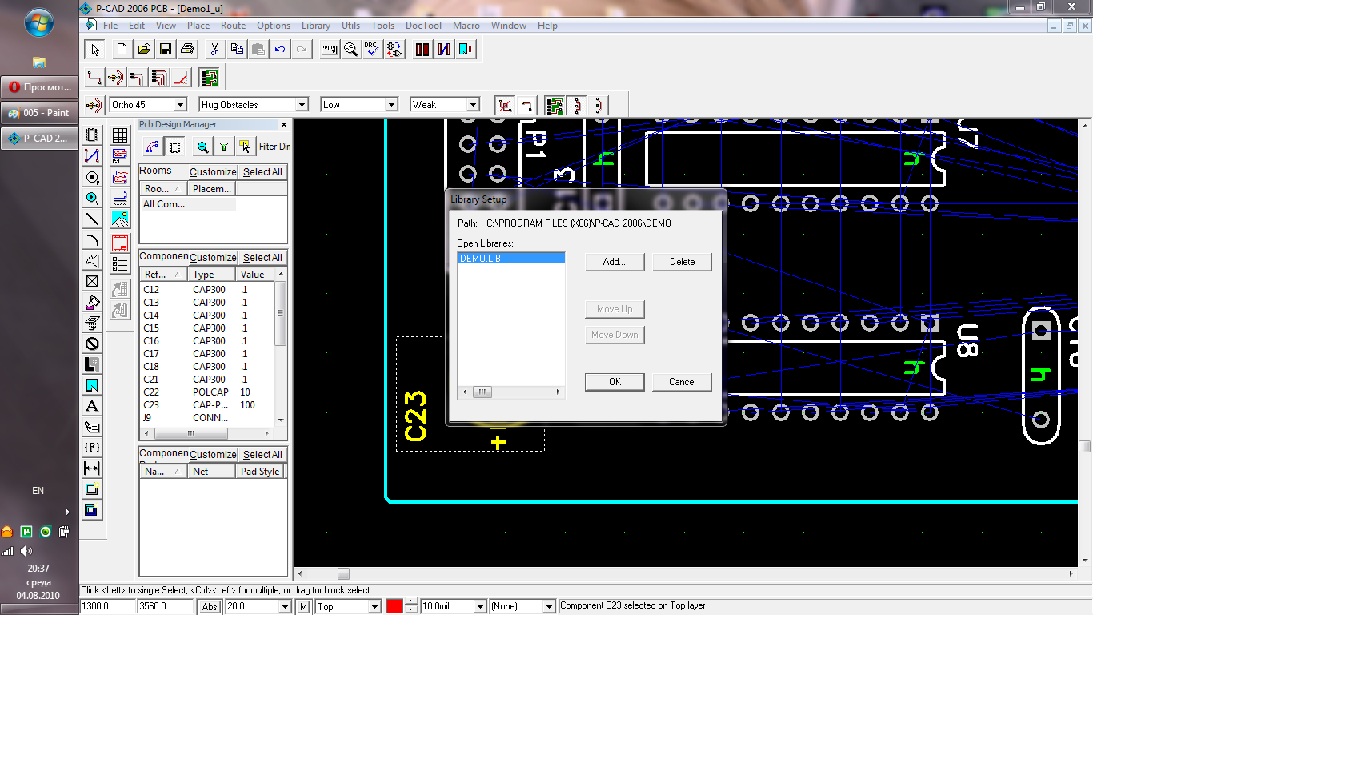

значит нужно подключить нужную библиотеку



Добавлено спустя 42 минуты 25 секунд:
а вообще, рекомендую Altium, после P-CAD совсем другие оЧуЧения... :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: P-CAD 2006 "горячая" замена паттернов

Сообщение devel » 05 авг 2010, 06:42

Спасибо за подробный ответ! Все получилось как надо =)
Мир, Дружба, Open Source!
Аватара пользователя
devel

Сообщения: 63
Зарегистрирован: 25 фев 2010, 14:01
Откуда: Челябинск
прог. языки: C, Common Lisp, Erlang, OCaml
ФИО: Карпич Александр
