Solidworks - работа с листовым металлом

Solidworks - работа с листовым металлом

Сообщение setar » 06 май 2010, 14:47

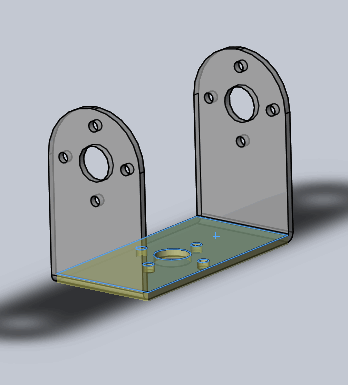

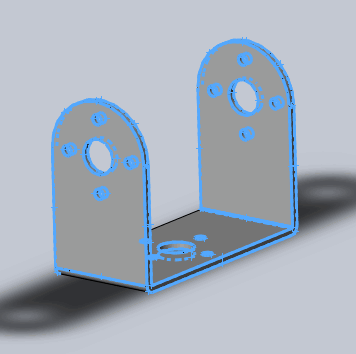

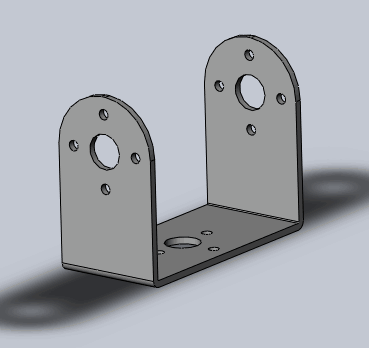

Я сделал серию снимков на которых без особых комментариев понятно как готовую модель превратить в развертку:

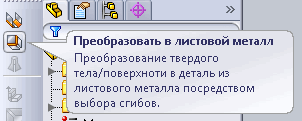

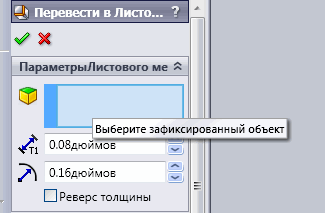

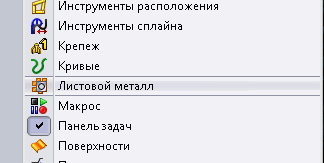

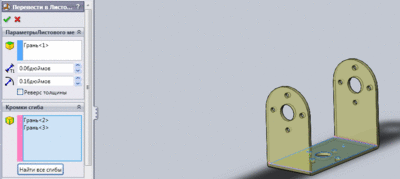

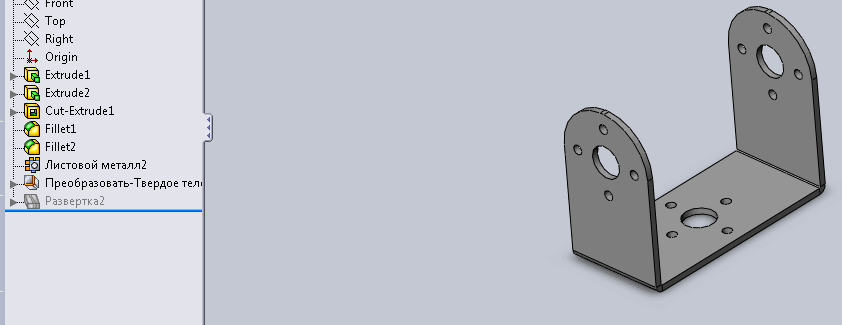

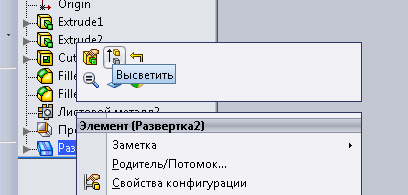

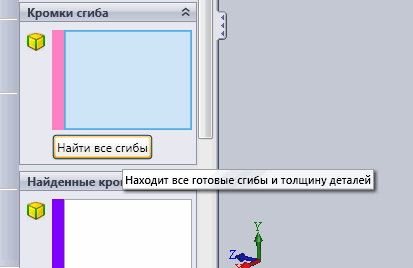

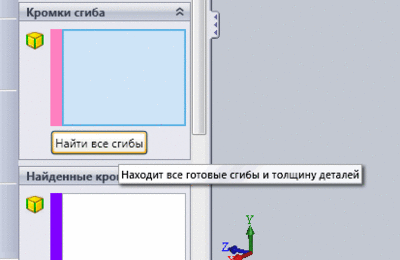

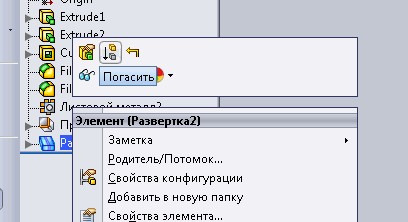

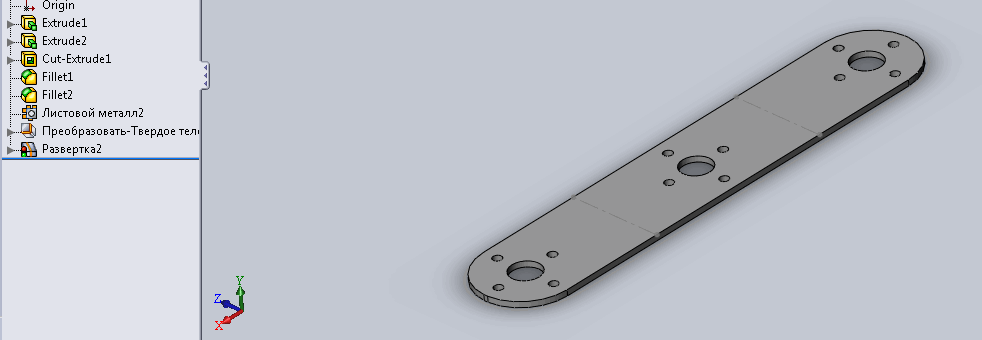

Суть в том что открываем панель работы с лист металлом, выделяем модель, преобразуем в гнутую форму металла, затем отображаем развертку.













Аватара пользователя
setar
Site Admin

Сообщения: 10245
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks - работа с листовым металлом

Сообщение =DeaD= » 06 май 2010, 14:50

Еще сгибы не показал как делать :)

И внутренний радиус гиба у тебя какой-то нереальный - минимум в толщину надо делать, а вообще смотреть в даташитах на материал :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks - работа с листовым металлом

Сообщение прол » 07 май 2010, 00:02

Радиус загиба минимум одна толщина материала,а то два - если материал хрупкий.
прол

Сообщения: 86
Зарегистрирован: 14 мар 2010, 02:33
Откуда: москва
