Как для Solidworks снять мерки с автомобильного пылесоса?

Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 23 окт 2009, 17:18

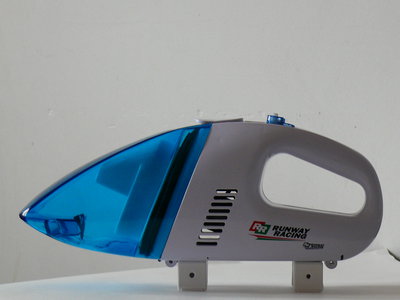

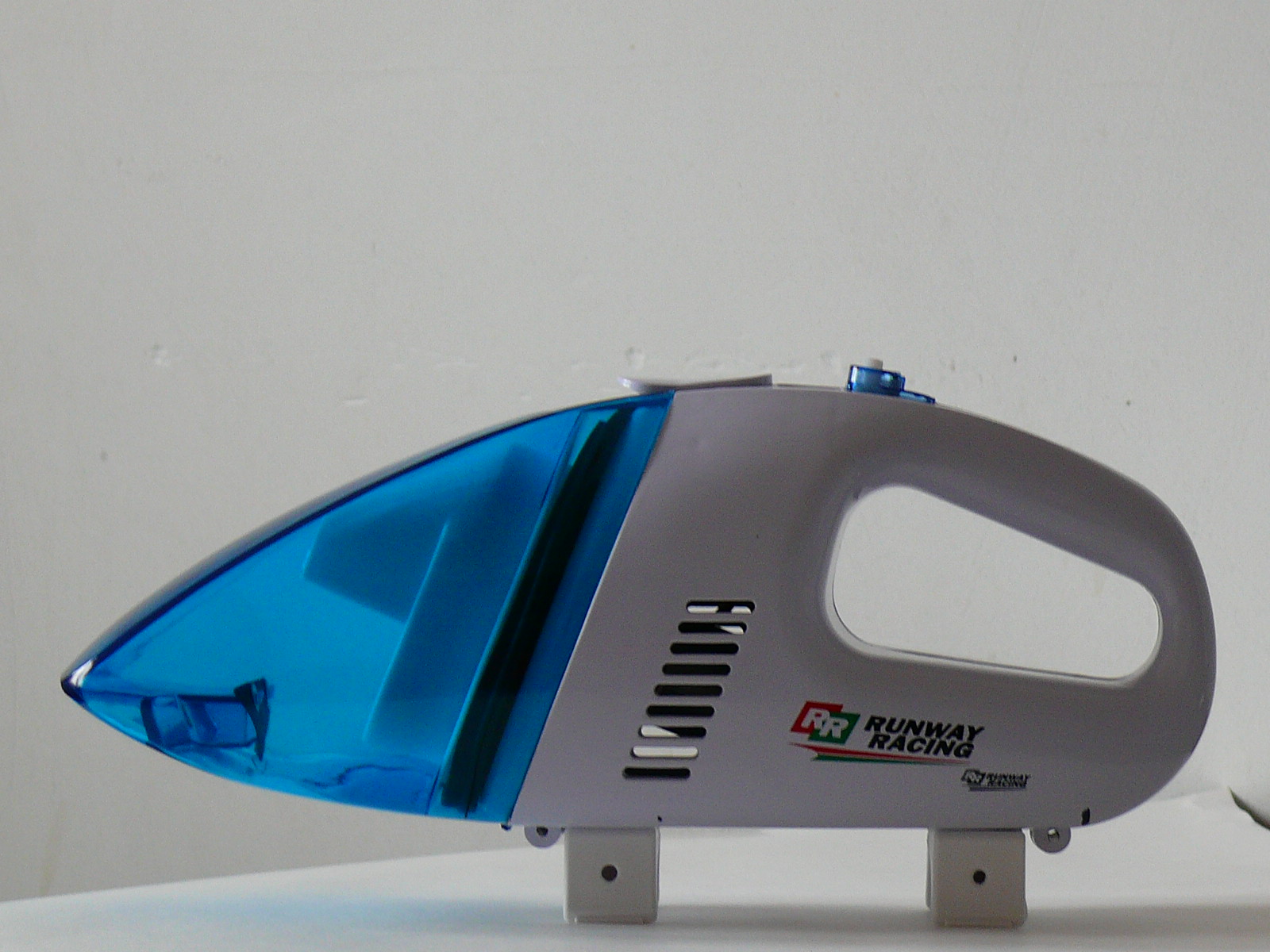

Хочу для примерки к новому миниботовскому шасси сделать Солидовскую 3D-модель автомобильного пылесоса.
Даже не знаю с какой стороны подступиться...
Что посветуете?

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение Master » 23 окт 2009, 17:22

Может сделать примитивную модель, а время потраченное на изготовление точной модели потратить на изготовление собсна пылесоса?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 23 окт 2009, 17:24

так примитивную как раз и хочется, но с точными внешними размерами.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение Ворон » 23 окт 2009, 17:26

есть три варианта
1в солид-воре :wink: есть приложения для сканирования обьектов и создания их 3д моделей
2 положить деталь на сканери и включить его,
3 тупой обмер
з.ы. если надо точное название приложения добавлю..но оно требует сканера ихнего)
Ворон

Сообщения: 1052
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение frig » 23 окт 2009, 17:26

заюзай 3d сканер. :D у тебя ж есть? :lol:

я бы поставил прямоугольный каркас (типа стапель) вокруг пылесоса и относительно него померял основные размеры..
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 23 окт 2009, 17:31

я пока из своего 3D-фрезера сканер не делал.
и даже вроде не собирался
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение Myp » 23 окт 2009, 17:34

я в сети видел софтинку которая из вебкамеры и поворотного столика делала 3D сканер

ставишь деталь на столик, направляешь вебку
и руками поворачиваешь деталь на маленький градус делаю кадр камерой
софтинка потом думает и выдаёт тебе 3D модель которая в общих чертах повторяет объект
там с мелкими деталями проблема была, но всякие там матрёшки/медведи вполне похоже получались
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17388
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение Ворон » 23 окт 2009, 17:41

Продукт ScanTo3D поставляется только с SolidWorks Office Premium. Чтобы активировать продукт ScanTo3D, выберите Инструменты, Добавления и затем выберите ScanTo3D.

Если у вас есть сканер NextEngine, выберите NextEngine сканирование (панель инструментов ScanTo3D) или выберите Инструменты, ScanTo3D, NextEngine сканирование, чтобы запустить NextEngine сканирование.

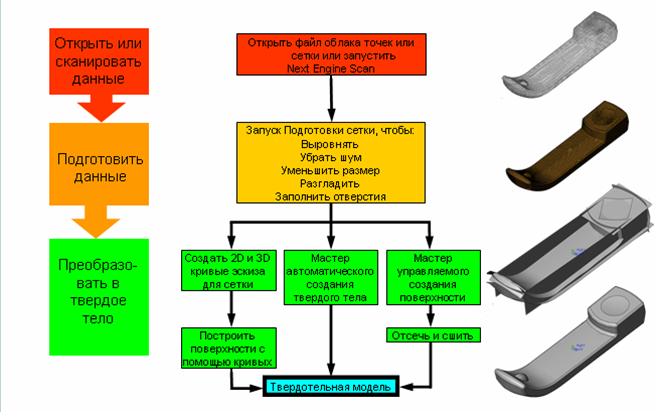

Обзор процесса ScanTo3D

Добавлено спустя 2 минуты 19 секунд:
ну по солид-вор созданию 3д моделей вроде основная информация полно освещена)
Вложения
.JPG
Ворон

Сообщения: 1052
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение flyroman » 23 окт 2009, 17:52

Про 3d сканирование вот. давно уже нашел. однокурсник дома сделал такой, работает!

Смотреть поочереди, сильно не вникая на каждой странице. Взглянуть и понять.
http://www.david-laserscanner.com/
http://www.gamedev.ru/flame/forum/?id=70456
http://www.david-laserscanner.com/?section=Gallery

Всем говорить - КРУТО!

нужна только камера и лазерная указка.

Эд сделай, мож и на потом пригодиться...прога там есть..

DAVID-по сути халявная программа для 3D сканирования объектов.
С ней никому не придётся тратить тысячи долларов на приобретение 3D сканера!
Достаточно иметь в наличие мощный компьютер, веб-камеру, простую лазерную указку,
И желательно ПРЯМЫЕ руки.


Добавлено спустя 3 минуты 38 секунд:
а если, все-таки у кого-то возникнет вопрос "Как это работает?"
вам сюда viewtopic.php?f=35&t=6698
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 23 окт 2009, 19:57

видеоурок по созднанию экскиза на основании фотографии

35.rar
(12.84 МиБ) Скачиваний: 18
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 24 окт 2009, 10:15

Что-то не получается вставить фотку в 2009 русский.
Кнопка в панели инструментов отсутствует, а через вставка-рисунок ругается на формат файла.
Файлы пробывал разного формата

Добавлено спустя 13 минут 11 секунд:
попробуйте кто нибудь на своем солиде

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение =DeaD= » 24 окт 2009, 10:56

Держи сразу с эскизом :)

Там короче надо сначала сконвертить картинку в BMP, потом вставить объект Painbrush, а в него вставить из файла.
Ну и на задний план не забыть перенести картинку из контекстного меню.
Вложения
EdGull-1.zip
(2.93 МиБ) Скачиваний: 14
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 24 окт 2009, 11:12

походу у меня солид кривой какой-то
при этом твой файлик открывается
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение =DeaD= » 24 окт 2009, 11:13

Скинь фотки с двух оставшихся ракурсов :)
вроде очень быстро модельку рисовать, может нарисую.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как для Solidworks снять мерки с автомобильного пылесоса?

Сообщение EdGull » 24 окт 2009, 11:38

остальные виды
но я вроде разобрался как через объект Painbrush делать.
Вложения
EdGull-1.1.rar
(321.38 КиБ) Скачиваний: 9
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
