Инструменты/параметры/настройки пользователя
эскиз
+Взаимосвязи/привязки
там галочки:
Разрешить привязку
Привязать к геометрии модели
Автоматические взаимосвязи
Solidworks
Re: Solidworks
milkpower » 26 июн 2009, 11:42
Инструменты/параметры/настройки пользователя
эскиз
+Взаимосвязи/привязки
там галочки:
Разрешить привязку
Привязать к геометрии модели
Автоматические взаимосвязи
-
milkpower - Сообщения: 217
- Зарегистрирован: 25 мар 2009, 13:57
- Откуда: Ростов-на-Дону
- ФИО: Виктор
Re: Solidworks
rig » 26 июн 2009, 21:51
для углубления знаний [url=http://xgu.ru/wiki/XG-SOLID/Пособие]Пособие[/url]
-
rig - Сообщения: 1437
- Зарегистрирован: 03 авг 2007, 19:43
- Откуда: Екатеринбург
- прог. языки: Си, асм со словарем
Re: Solidworks
Grem » 26 июн 2009, 22:25
ни у кого случайно не валяется чертеж танка какого?
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
-
Grem - Сообщения: 1530
- Зарегистрирован: 16 май 2009, 12:50
- Откуда: Россия
- прог. языки: Java, C
Re: Solidworks
Grem » 29 июн 2009, 14:45
как шестеренку нарисовать?
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
-
Grem - Сообщения: 1530
- Зарегистрирован: 16 май 2009, 12:50
- Откуда: Россия
- прог. языки: Java, C
Re: Solidworks
Duhas » 29 июн 2009, 18:00
рисуем диск, далее 1зуб, далее множим зуб по окружности
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Solidworks
Grem » 29 июн 2009, 19:40
как его размножить?
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
-
Grem - Сообщения: 1530
- Зарегистрирован: 16 май 2009, 12:50
- Откуда: Россия
- прог. языки: Java, C
Re: Solidworks
=DeaD= » 29 июн 2009, 19:41
Функция Array вроде.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Solidworks
Duhas » 29 июн 2009, 19:46
я помню ето только глазами, и то смутно ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Solidworks
=DeaD= » 29 июн 2009, 19:58
Вставка \ Массив \ Круговой массив - как-то так вроде
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Solidworks
Grem » 29 июн 2009, 22:15
щас посмотрим
Добавлено спустя 8 минут 56 секунд:
такс, что то видать не то делаю. значит рисую круг, затем на окружности рисую зуб(аля треугольник) затем жму 'элементы' и кнопка 'массив' не активна. что не так?
Добавлено спустя 8 минут 56 секунд:
такс, что то видать не то делаю. значит рисую круг, затем на окружности рисую зуб(аля треугольник) затем жму 'элементы' и кнопка 'массив' не активна. что не так?
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
-
Grem - Сообщения: 1530
- Зарегистрирован: 16 май 2009, 12:50
- Откуда: Россия
- прог. языки: Java, C
Re: Solidworks
setar » 29 июн 2009, 22:21
есть два варианта первый это круговой массив элементов объёмных (вокруг одной оси) второй круговой элемент в эскизе
в первом случае должен быть выделен элемент выреза и ось во втором случае треугольник и точка (центр)
первый рисуем сначала объемный вырез затем размножаем ну а второй сначала размножаем затем делаем объёмный вырез
Добавлено спустя 1 минуту 34 секунды:
сейчас картинки приложу
в первом случае должен быть выделен элемент выреза и ось во втором случае треугольник и точка (центр)
первый рисуем сначала объемный вырез затем размножаем ну а второй сначала размножаем затем делаем объёмный вырез
Добавлено спустя 1 минуту 34 секунды:
сейчас картинки приложу
-
setar - Site Admin
- Сообщения: 10989
- Зарегистрирован: 04 окт 2004, 12:58
- Откуда: St.Petersburg
- Skype: taranenko.sergey
- ФИО: Сергей Тараненко
Re: Solidworks
=DeaD= » 29 июн 2009, 22:24

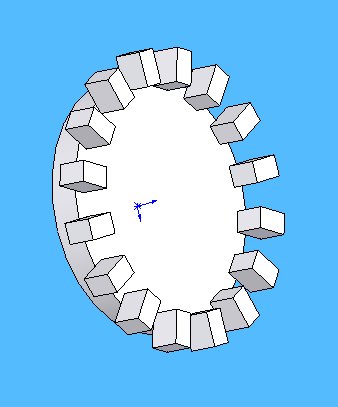

рисуем круг, бобышку из него, получаем основание шестерни, на боковине шестерни рисуем 1 зуб, потом инструменты эскиза \ круговой массив и определяем сколько зубов нам надо, а потом их вытягиваем в нужную сторону. Я вот вытянул не в шестерню, а наружу.
- Вложения
-
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Solidworks
Grem » 29 июн 2009, 23:10
спасибо, а то долго я извращался чтоб на серве шестеренку нарисовать
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
-
Grem - Сообщения: 1530
- Зарегистрирован: 16 май 2009, 12:50
- Откуда: Россия
- прог. языки: Java, C
Re: Solidworks
flyroman » 01 июл 2009, 19:40
Незнай в какую тему написать....пишу сюда
Какие еще есть САПР с возможностью эмуляции?
А то хочется помоделировать, а SolidWirks весит 2-3 гига, скачать очень долго....
Так-то хочу пользоваться Solid'ом, но его потом только у друга получится скачать..., а моделировать хочется счас...
Добавлено спустя 3 минуты 23 секунды:
В Компасе можно что ли?
Какие еще есть САПР с возможностью эмуляции?
А то хочется помоделировать, а SolidWirks весит 2-3 гига, скачать очень долго....
Так-то хочу пользоваться Solid'ом, но его потом только у друга получится скачать..., а моделировать хочется счас...
Добавлено спустя 3 минуты 23 секунды:
В Компасе можно что ли?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
«Попробуй» — шепнула Мечта…
-
flyroman - Сообщения: 1266
- Зарегистрирован: 12 янв 2009, 21:39
- Откуда: Чебоксары, Чувашская Республика
- Skype: roman.buhalov
- прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
- ФИО: Роман Сергеевич
Re: Solidworks
SERGEY_M » 01 июл 2009, 20:22
В Компасе можно, но я создавал только 3Д модели деталей, из них 3Д сборки
но говорят (читал) что можно все это заставить "вертеться"
но говорят (читал) что можно все это заставить "вертеться"
-
SERGEY_M - Сообщения: 682
- Зарегистрирован: 20 мар 2009, 12:45
- Откуда: Украина, Одесса
- ФИО: Сергей
