Ну перетащите надписи, как вам хочется...
Скройте какие не надо...
В чем проблема-то?

повторяю хочется сгрупировать резисторы по одинаковым параметрам.

- Как стать миллионером за 7 дней, если ты инженер?
- Никак.

Команда SMASH - отделяет надписи (имя/номинал) от символа элемента. Судя по рисунку, это уже сделано. Потом просто удалить текстовые элементы, которые не нужно показывать. А потом просто текст написать на схеме "R17-R24 180". Только так.

в общем с этим я смирился.

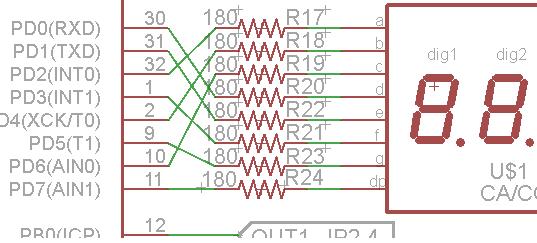

другой вопрос по тойже картинке, слева у меня порт МК меги8, ножки к LED индикатору соединял как придется, теперь раскидывая детали по плате есть много перекрещивающихся проводников.

Как грамотно поменять ноги местами?, команда PINSWAP тут не проходит, в МК ножки в 0 слое, тоесть перестановке не подлежат.

Придется править библиотеку или есть дргой способ кроме как переразводить ноги вручную?

придется. нету.

поправил библиотеку, вот что получилось

как сохранить в Eagle разведенную печатную плату в формате .cmp ?

Настроить CAM processor, чтобы сохранял гербер в файлы с расширением CMP? Не думаю что там какой-то особый формат предполагается, обычный гербер скорее всего

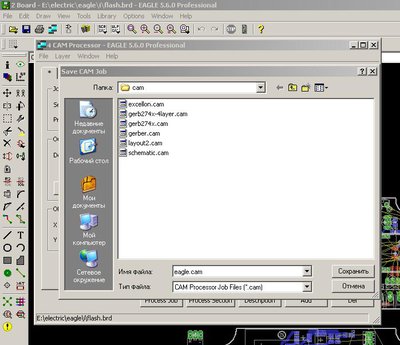

открыл плату
выбрал САМ процесс
нажал сохранить работу


Добавлено спустя 1 минуту 11 секунд:
только я еще не понимаю что это такое

выбрал САМ процесс
нажал сохранить работу

Это вообще мимо.

EdGull, вам гербер нужен?

Если да, тогда зайти в кам-процессор.
"файл", "опен джоб", выбрать gerber-274x.cam

появятся куча вкладок.

Внизу кнопка "процесс джоб". Давите на нее.
Она вам сделает кучу герберов (для каждого слоя свой)
среди них будет и cmp.

да гербер.
да, выбрал как в вике написано gerber-274x.cam и всё вродще получилось

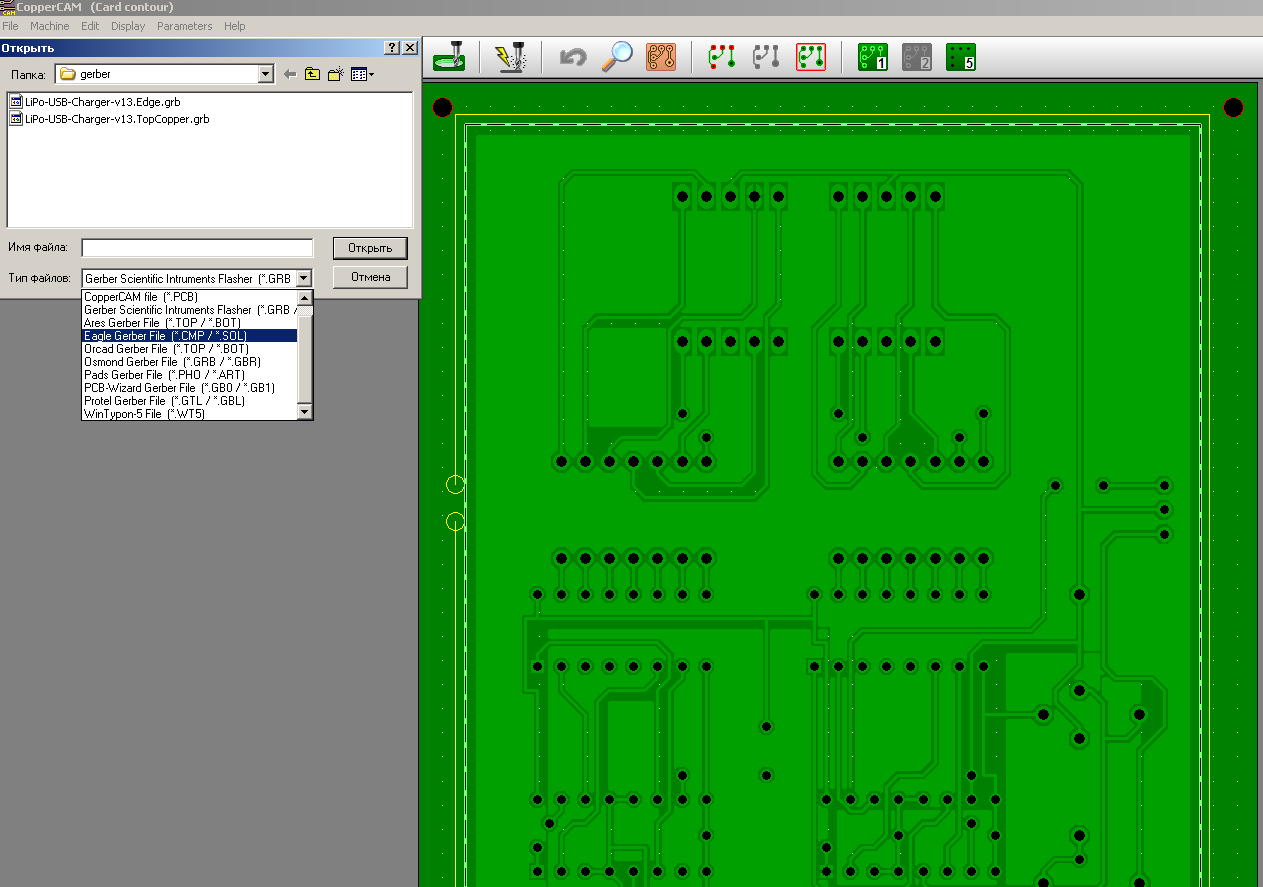

так что пошел дальше с coppercam разбираться

Вышел Eagle 5.7

А нафига? Нам в проекте OR хватает, или требуется материнки разводить?

или требуется материнки разводить?

Требуется
