Сообщение madman » 03 окт 2010, 17:10

Можно вопрос не по теме? Нашёл на улице сломаную RC машинку, и у неё на плате р/у была вот такая схема. Никаких опознавательных знаков нету. По виду - L293. Можно как-нубудь быстро и просто проверить, L293 или нет?
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: СтимПУК!

Сообщение Duhas » 03 окт 2010, 17:16

врядли..скоре ИМС приемника..RX2 какой нить
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: СтимПУК!

Сообщение kolDOOM » 03 окт 2010, 17:28

По быстрому не получиться так, как l293 бывает D B E, и у всех у них разные схемы подключения *(

Вот тут описание (http://www.ddrservice.info/download/Int ... 3.pdf.html)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: СтимПУК!

Сообщение madman » 04 окт 2010, 06:04

Да ладно фиг с ней с этой штучкой :)

MegaBIZON писал(а):Блин, прикольно :good:
А всёравно цилиндры-шатуны как-то больше доставляют :pardon:
Если работают, конечно.

Не знаю как сказать... жизни в них больше чтоли, антуража :)
Я пока с молотилками повожусь, но потом, конечно, тоже на турбинку замахнусь.

Ну да, согласен, цилиндры выглядят покруче :) Просто турбина для практического использования будет получше. А то эти мои цилиндры-поршни только сами себя крутить могут:)
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: СтимПУК!

Сообщение kolDOOM » 04 окт 2010, 16:58

Теперь по поводу поршня и цилиндра:
Ища в сарае плоскогубцы наткнулся на удивительную находку!
Это поршень от многоразового стеклянного шприца, времён царя Гороха . Так вот поршень не простой, а с уплотняющим резиновым ( возможно и капроновым) кольцом ,не тупо насаженным на сам поршень, а в спец., жолобе. Не знаю где эти шприцы сейчас можно найти, но поршень у меня есть )

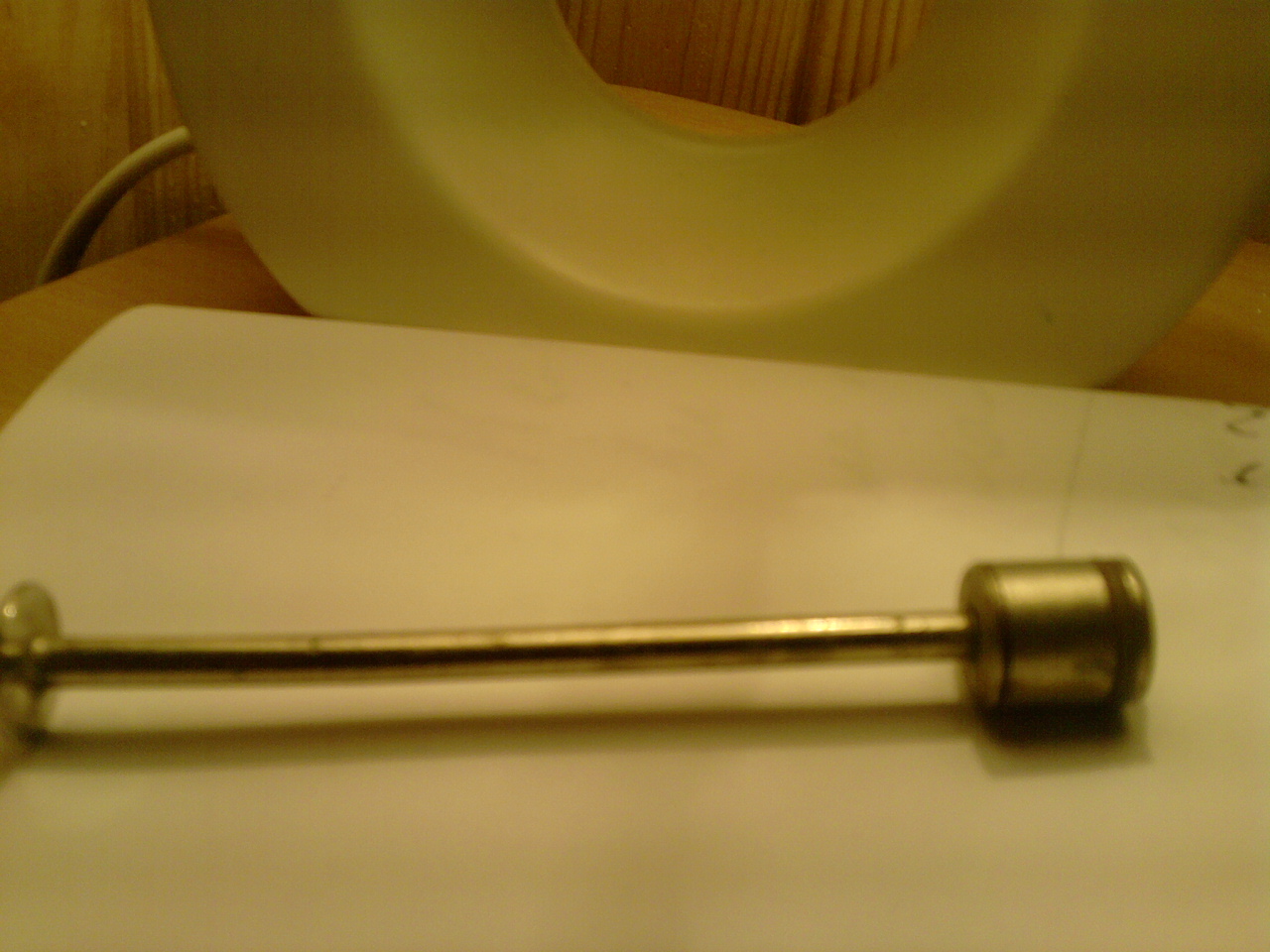

Вот фото чудо поршня
Вложения
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: СтимПУК!

Сообщение madman » 04 окт 2010, 17:03

Вау, классная штука:) А я нашёл новое очень полезное применения для своих паровых поделок - отнёс на физику и получил по пятёрке за штуку:)
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: СтимПУК!

Сообщение MegaBIZON » 04 окт 2010, 17:28

kolDOOM писал(а):Теперь по поводу поршня и цилиндра:
Ища в сарае плоскогубцы наткнулся на удивительную находку!
Это поршень от многоразового стеклянного шприца, времён царя Гороха . Так вот поршень не простой, а с уплотняющим резиновым ( возможно и капроновым) кольцом ,не тупо насаженным на сам поршень, а в спец., жолобе. Не знаю где эти шприцы сейчас можно найти, но поршень у меня есть )
Вот фото чудо поршня

Кросспостинг - зло. Больше такого чтоб не было.

Добавлено спустя 3 минуты 26 секунд:
madman писал(а):Вау, классная штука:) А я нашёл новое очень полезное применения для своих паровых поделок - отнёс на физику и получил по пятёрке за штуку:)

Я физичку только своими поделками и брал за жабры )) Как принесу очередную свою хрень (чё угодно - приёмник, машинку самодельную с моторчиком, вертолёт самопальный...) - так и таяла тётка-физичка, как от серенады :D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СтимПУК!

Сообщение kolDOOM » 04 окт 2010, 19:14

Вопрос: а как стартовали паравозы ? для запуска миниатюр необходимо задать движень маховому колесу,а в масштабах паравоза как это происходило?
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: СтимПУК!

Сообщение MegaBIZON » 04 окт 2010, 20:13

Ну как... специально обученые рабы крутили педали - как в современных волгах.
шучу.

А приделай ещё один цилиндр, чтоб выталкивал коленвал из мёртвой точки, как раз в зону действия первого цилиндра - и получишь нормальный двухцилиндровый двигун, как на всех паровозах :)
Так же погугли по "паровым двигателям двойного действия".
Или в ютумбе по паровым движкам порыскай.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение madman » 06 окт 2010, 16:12

Появилась у меня идея сделать двигатель Стирлинга(для физики думаю ваще супер), только незнаю, на коленке реально ли изготовить... Там ведь нужно чтоб поршень легко ходил и не пропускал, а у меня с этим некоторые проблемы :). Или ещё сделать разновидность стирлинга Flame-Eater Engine(буквально: двигатель-огнеед :) ), он вообще простой.
Ещё хочу спросить MegaBIZON'а про цилиндр из батарейки. Как он, нормальный? Изнутри гладкий? И как лучше батарейку разобрать? (У меня просто валяются в коробочке штук 10 севших, я их всё не хотел выкидывать. И правда, пригодились :D )
Аватара пользователя
madman

Сообщения: 69
Зарегистрирован: 04 янв 2010, 13:43
Откуда: Братск

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение MegaBIZON » 06 окт 2010, 17:59

Ну насчёт пригодились, это ты пока поспешил - может не получится нифига ))
Как разбираются - зависит от конструкции. Так что тут сам смотри, как сподручнее будет.
У меня одна вскрылась ножницами (срезал краешек по кругу), для другой (она у меня теперь как клапан работать будет) уже надфилёк понадобился.
Гдавная засада изнутра всё сколупать. Но там тоже много ума не надо, типичный акт вандализма - выскабливаешь всё то гуано над тазиком тонкой плоской отвёрткой или шилом, потом грязную внутреннюю поверхность отшоркать чем-нибудь мягким и образивным... у меня для этого подошёл кусочек абразивной губки "скотчбрайт" - такие валяются в одной знакомой автомалярке.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение Levsha128 » 06 окт 2010, 18:11

Была у меня когда-то дореволюционная (или что-то около того) книжка, так там очень классно описывается процесс изготовления паровых движков.
Сейчас попробую найти.

UPD:
Нашел, вот http://www.kodges.ru/51817-kniga-yunogo ... tom-1.html
Только она, оказывается, 1937-го :)
Последний раз редактировалось Levsha128 06 окт 2010, 18:19, всего редактировалось 2 раз(а).
Смотри в корень!
Аватара пользователя
Levsha128

Сообщения: 22
Зарегистрирован: 08 мар 2010, 20:19
Откуда: Херсон
прог. языки: C++, Delphi, ASM, Си
ФИО: Шульга Алексей

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение boez » 06 окт 2010, 18:14

Стирлинг может быть и без рабочего поршня (вместо него мембрана): http://www.stirlingmotors.ru/N_T_stirling.htm
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение coder_perm » 13 окт 2010, 00:50

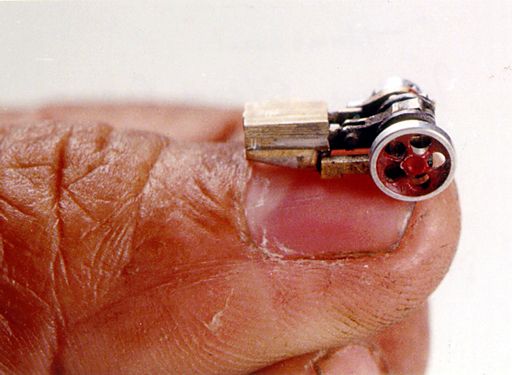

Впечатлил "нанодвигун" :shock:
Вложения
Длина 16.24 мм. Диаметр маховика 6.8 мм.
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: СтимПУК! Болтовня по теории паровых машинок.

Сообщение MegaBIZON » 13 окт 2010, 07:47

Угу, мегавещь ))
Проскакивало, помнится, на стимпанкере.
Вот тут больше безумных картинок ))))

...
...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
