гаусс пушка на робота

СРУВЧ!

Re: гаусс пушка на робота

Сообщение himik » 28 ноя 2009, 19:49

да пока стреляет тока на 3 метра но скоро поставлю нармальные конденсаторы ,робот будет ездить и стрелять по кому нибудь планирую определение обьектов спомощью камеры ну ище некоторые функции
P.S-в планах на будущие сделать синхрофазотрон как в журнале радио :D
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: гаусс пушка на робота

Сообщение Grofus » 28 ноя 2009, 20:19

Мне интересно , при увеличении мощьности пушки сильный элетромагнитный импульс не выведет электронику робота из строя?? :o :o :o
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение Duhas » 28 ноя 2009, 20:26

вопрос 1 , откуда там мощный ЭМ выброс?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: гаусс пушка на робота

Сообщение Grofus » 28 ноя 2009, 20:34

я возле 561ла3 разряжал кондёр отвёрткой 4000мкф 16В с тех пор она глючит :P
хотя дело случая :D
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение Duhas » 28 ноя 2009, 20:40

хе, эт опять же несколько разные вещи.. у искрового разряда вообще оч широкий спектр излучения, а при разряде достаточной
емкости*напряжение кондера еще и приличной мощности...

при замыкании кондера на катушку в идеале энергия просто перекачивается, а не выплескивается..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: гаусс пушка на робота

Сообщение Grofus » 28 ноя 2009, 20:46

я буду читать мантры чтобы всё получилось :crazy: :crazy:
himik писал(а):да пока стреляет тока на 3 метра но скоро поставлю нармальные конденсаторы ,робот будет ездить и стрелять по кому нибудь планирую определение обьектов спомощью камеры ну ище некоторые функции
P.S-в планах на будущие сделать синхрофазотрон как в журнале радио :D

стрелять по кому нибудь, батенька да за это уголовная ответственность :friends:
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение yak-40 » 28 ноя 2009, 20:51

при замыкании кондера на катушку в идеале энергия просто перекачивается, а не выплескивается..

А потом, из катушки обратно в схему, только уже в обратную сторону. :shock: Вот эта сила-то и может пагубно повлиять на работоспособность электроники :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: гаусс пушка на робота

Сообщение Grofus » 28 ноя 2009, 21:01

yak-40 писал(а):А потом, из катушки обратно в схему, только уже в обратную сторону. :shock: Вот эта сила-то и может пагубно повлиять на работоспособность электроники :)
Ну я так понимаю что если разделить источники питания типа пушка отдельно схема отдельно и запускать пушку через реле то этого можно избежать :D
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение Duhas » 28 ноя 2009, 21:10

по идее мона из катушки в кондеры возвращать - это раз.. ну и гальваноразвязку все равно никто не отменял )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: гаусс пушка на робота

Сообщение Grofus » 28 ноя 2009, 21:19

Duhas писал(а):по идее мона из катушки в кондеры возвращать - это раз.. ну и гальваноразвязку все равно никто не отменял )
интересно как можно возвращать аато если получится это огромная экономия заряда батареи :)
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение yak-40 » 28 ноя 2009, 22:26

получится это огромная экономия заряда батареи

Ага... :) Перпентуум-мобиле никто ещё не отменял :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: гаусс пушка на робота

Сообщение himik » 29 ноя 2009, 10:11

ну если робот будет глючить то фольгу в руки и вперед 8) а вообше питаться пушка будет отдельно
Кондер я разряжаю отверткой и нечо вроде еще работает
himik

Сообщения: 124
Зарегистрирован: 09 сен 2009, 15:19
Откуда: горно-алтайск

Re: гаусс пушка на робота

Сообщение Grofus » 29 ноя 2009, 13:31

yak-40 ну мы и не надеемся на вечный двигатель :ROFL: но если удасться сохранять хоть часть энергии это уже огромный + 8)
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: гаусс пушка на робота

Сообщение executer » 29 ноя 2009, 13:49

Grofus писал(а):
Duhas писал(а):по идее мона из катушки в кондеры возвращать - это раз.. ну и гальваноразвязку все равно никто не отменял )
интересно как можно возвращать аато если получится это огромная экономия заряда батареи :)

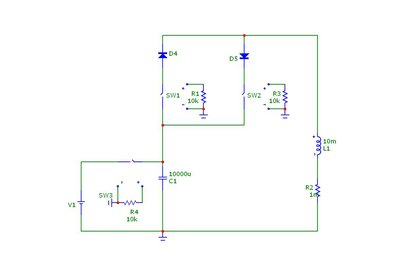

Можно, покрутил тут в симуляторе, в контур Конденсатор - Соленоид нужно добавить последовательно диод - тогда контур будет колебатся только половину периода и вся оставшаяся энергия в индуктивности будет перезаряжать конденсатор (по прикидкам весьма не слабо), НО в обратной полярности от начальной зарядки ((. пока не получается туда электролит припхнуть (.

Кстати, вы же электролит разряжаете? Диод на него в обратном смещении не забыли поставить? ато он у вас очень скоро сдохнет от переполюсовки :(
Вложения
с рекуперацией 8)
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: гаусс пушка на робота

Сообщение Grofus » 29 ноя 2009, 13:58

а мощность при этом не теряется ??
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей
