3D принтер (Digital Light Processing) или что-то типа того

СРУВЧ!

3D принтер (Digital Light Processing) или что-то типа того

Сообщение Master » 26 янв 2009, 02:58

Вопщем пока hudbrog в командировках придется мне самому заняца опытами по 3D печати.
Предупреждаю сразу в связи с МФК проект будет двигаца очень медленно (скажите спасибо пиндосам).
Суть методы такова, через ЖК монитор от телефона засвечивам послойно полимер и получаем модель, вынимаем, моем, повторно засвечиваем, смотрим что из этого получилось.
Пока план такой.
1. Купить УФ лампу. Купил 58грн.
2. Купить собственно сам полимер. Порядка 250-300грн.
3. Сделать какой-нибудь штамп.
4. Распечатать на прозрачной пленке сечения какой-нибудь фигуры и ручками облучить послойно.

Добавлено спустя 8 минут 24 секунды:

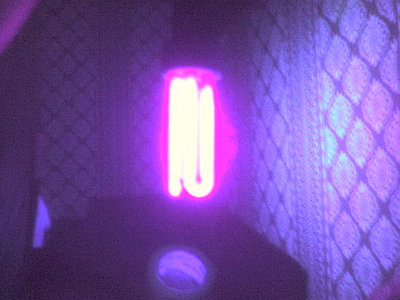

Вот такую лампу вчера приобрел на базаре.
После 5 сек просмотра ловяца классные зайчики. Камера телефона показывает на сколько она действительно яркая, глазами если смотреть так вообще чуть-чуть фиолетовая и нифига не яркая.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение hudbrog » 26 янв 2009, 08:51

Самое интересное - будет ли эта лампа экспонировать фотополимер =)
да-да, мне стыдно, но надо ж мир повидать )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Master » 26 янв 2009, 11:55

Блин, а можно изображение от экранчика сфокусировать через линзу на поверхность полимера? Оказываеца для получения хорошего отпечатка рисунка на полимере являеца его наиболее близкое расположение к облучаемому слою, принципиально даже то чтобы отпечатанный рисунок на пленке был расположен к слою рисунком вниз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Myp » 26 янв 2009, 12:07

естественно можно я так и предлагал
заодно и разрешение увеличим за счёт того что большой экранчик бум проецировать в маленькое пятно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение boez » 26 янв 2009, 22:05

Токо фокусировать надо через пластиковые линзы...
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Master » 27 янв 2009, 01:04

Типа пластик не пропускает УФ? Вообще мне кажется что на счет стекла это все фигня, в оригинальной технологии для проецирования используется DLP проектор у него походу тоже есть оптика, что-то мне подсказывает что она стеклянная.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение spike » 27 янв 2009, 03:45

Master писал(а):Типа пластик не пропускает УФ?

Большинство пластиков разрушается под действием УФ.
Master писал(а):...тоже есть оптика, что-то мне подсказывает что она стеклянная.

конечно стеклянная, только стекло - кварцевое.
Не желайте мне удачи - удача для неудачников, лучше пожелайте мне успеха.
GIGAMESH.RU
spike

Сообщения: 42
Зарегистрирован: 04 дек 2008, 13:53
Откуда: Протвино
прог. языки: Delphi + Fortran

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение bolt » 27 янв 2009, 14:24

Суть методы такова, через ЖК монитор от телефона засвечивам послойно полимер и получаем модель, вынимаем, моем, повторно засвечиваем, смотрим что из этого получилось.

Проекционного ЖК у вас нет, да такой способ для трафаретов и не пользуют.
Засвечивать можно от обычной галогенки, как в стоматологии. Можно УФ светодиодом через линзу от CD.
Многое зависит от свойств фотополимера. С него и надо начинать все эксперименты.
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение boez » 27 янв 2009, 18:04

spike писал(а):
Master писал(а):Типа пластик не пропускает УФ?

Большинство пластиков разрушается под действием УФ.
Master писал(а):...тоже есть оптика, что-то мне подсказывает что она стеклянная.

конечно стеклянная, только стекло - кварцевое.


Да, про кварц подзабыл, тоже подойдет. А с пластиком все наоборот - он пропускает УФ (разрушается он вроде не так уж быстро). А вот обычное стекло - не пропускает...
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Myp » 27 янв 2009, 18:19

жаль что линзы из магазина "оптика" не покатят
они там сплошь с защитой от УФ
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение EdGull » 27 янв 2009, 18:22

нифига!
эт я тебе как очкарик говорю
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Myp » 27 янв 2009, 18:25

так это
я тож очкарик
и когда ходил очки заказывать там все и стекло и пластик уже с УФ покрытием были
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение Master » 27 янв 2009, 18:31

Если кто помнит то даже у солнцезащитных очков есть спец. коэф. защиты от УФ, так что то что стекло не пропускает УФ я думаю с этим проблем не будет.
Короче что гадать куплю полимер все вопросы отпадут.

Добавлено спустя 46 секунд:
У hudbrog вон на окне под солнышком полимеризовался.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D принтер (Digital Light Processing) или что-то типа того

Сообщение bolt » 27 янв 2009, 19:23

Если решить вопрос с дешевым быстрым полимером и его укладкой в нужных местах, то линзы под УФ просто не понадобятся. Во всяком случае, это не такая проблема, как сам полимер.
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21
