GSM шлюз из китайской GSM прослушки

СРУВЧ!

Re: GSM трекер. юзабелен?

Сообщение galex1981 » 31 янв 2012, 14:19

А попробуй в терминале набери какую нибудь AT команду и сразу увидешь - ответ также должен прийти в виде AT
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

GSM шлюз из китайской GSM прослушки

Сообщение Myp » 31 янв 2012, 14:19

вобщем начало темы там post223807.html#p223807

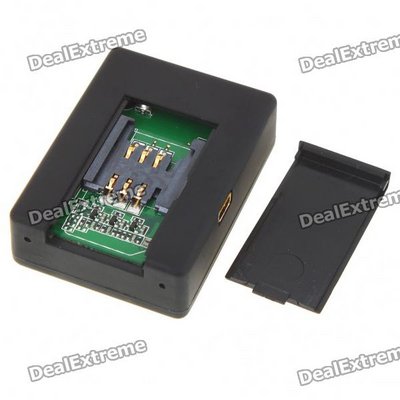

пришла вот такая фенечка за 650 рублей



размером с половину спичечного коробка.
реально крошечная штукень чуть больше самой симки.

внутри:

* плата
* аккумулятор (аккумулятор занимает половину места)
на плате распаяна флешка, процессор ARM, крошечный GSM модуль SMD
* тонким проводком присоединена антенна, выполненная в виде загогулины на мелкой печатной плате в торце девайса(есть площадка под впайку стандартного разъёма для внешней антенны)
* разъём для зарядки какойто странный, на вид как у некоторых мыльниц фирмы NIKON.
* два микрофона разнесённые по торцам.

из интересного пока обнаружены 4 контакта uart
я так полагаю это консоль.

следующий этап сфоткать что там внутри для любопытсвующих, если такие есть.
и припаяться к контактам и послушать что там внутре творится.

основная идея в том чтобы напаять навесным монтажом тиньку и получить дополнительные функции
в частности управление с помощью смс.

не смотрю на обычные GSM модули из за очевидных для меня плюсов
размер крошечный и "всё в одном"
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM трекер. юзабелен?

Сообщение elmot » 31 янв 2012, 14:30

Я бы выставил 9600 и дал команды ATI, ATI1 и т.д.
Ну и другие скорости - 2400, 19600, 38400, 115200
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: GSM шлюз из китайской GSM прослушки

Сообщение Myp » 31 янв 2012, 15:15

вечером
куплю симку новую и попробую =)

судя по отзывам проблема заставить его работать хотябы в штатном режиме )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM шлюз из китайской GSM прослушки

Сообщение elmot » 31 янв 2012, 15:20

А может быть, там тупо консоль от какого-нить uCLinux. Тогда еще веселее.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: GSM шлюз из китайской GSM прослушки

Сообщение Myp » 31 янв 2012, 15:29

вот вот
судя по таким девайсам китайским то это консоль линуха.
там вероятно модем лежит где-то в /dev/tty
и туда надоть слать команды.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM шлюз из китайской GSM прослушки

Сообщение Myp » 31 янв 2012, 20:34

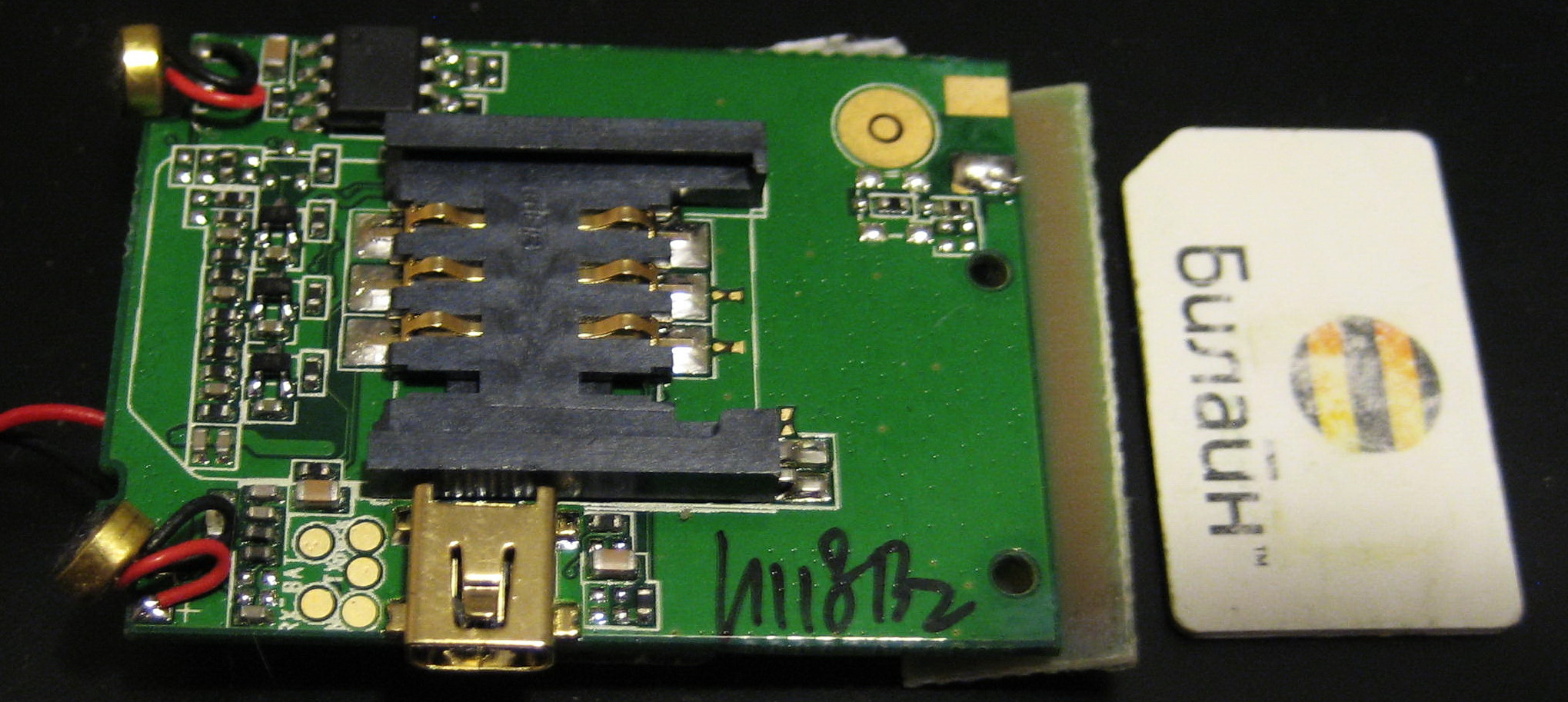

вот что у ней внутре


Добавлено спустя 2 минуты 11 секунд:

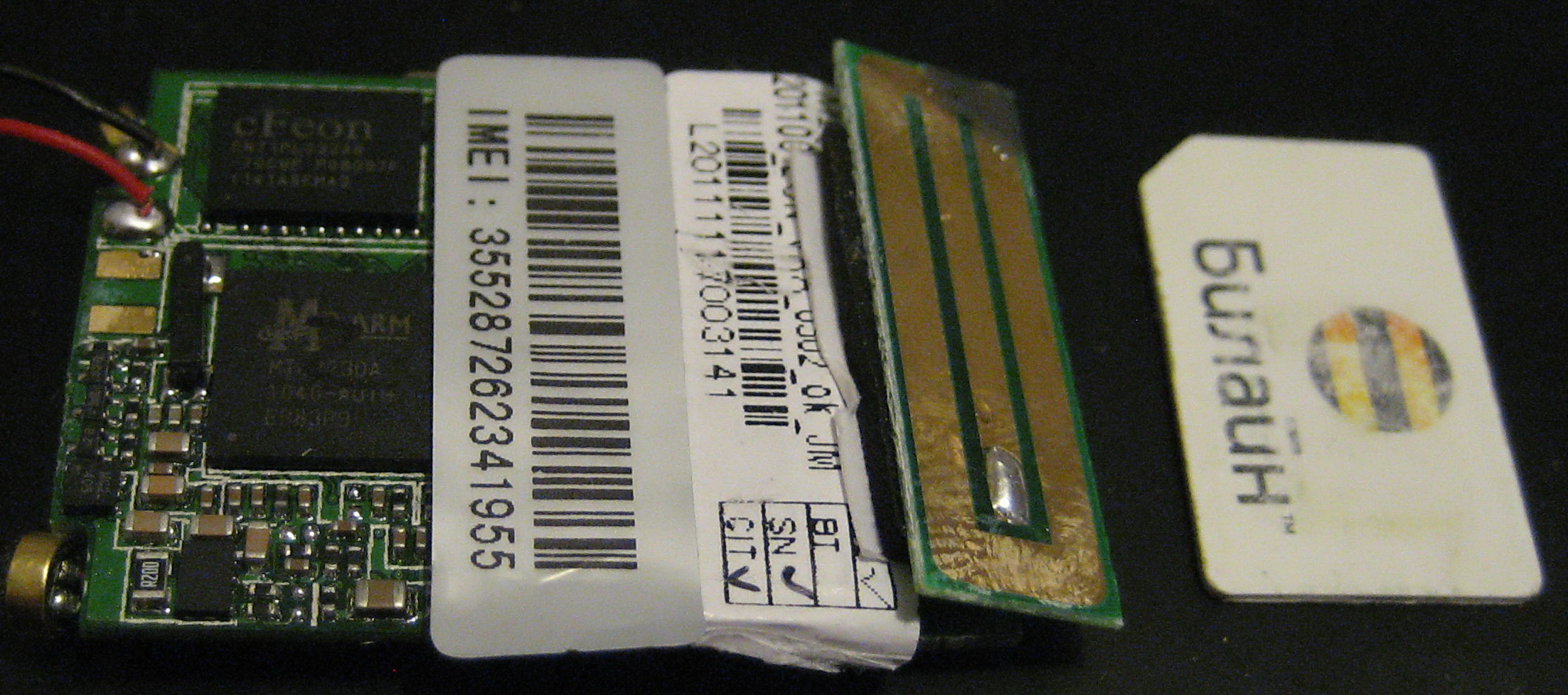

и вот


почимуто в одно сообщение не грузится...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM шлюз из китайской GSM прослушки

Сообщение EdGull » 31 янв 2012, 20:35

обратную сторону тоже сфоткай
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: GSM шлюз из китайской GSM прослушки

Сообщение Myp » 31 янв 2012, 21:31

вот блин
вставил свою симку и как раз мама позвонила
вся там испугалась. телефон ктото взял и я там разговариваю а её не слышу.
потом трубку повесила.
и потом с моего номера ей опять перезванивают и в трубку она слышит как я с женой говорю, она кричит а мы её не слышим.

вобщем выяснилось что этот модем автоматом перезванивает на последний номер при активации на звук громкий =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM шлюз из китайской GSM прослушки

Сообщение elmot » 31 янв 2012, 22:38

:-D Очередное детище сумрачного китайского гения
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: GSM шлюз из китайской GSM прослушки

Сообщение Myp » 11 фев 2012, 14:49

что-то ничего не выходит с этой фигнёй
уарт в любых комбинациях молчит партизански

и ко всему прочему она больше не работает
прикинулась кирпичом

смски не принимает, на звонки не отвечает.
непонятно как она включается, ибо кнопки включения нет, только когда симку вставляешь мигает красным светодиодом.

Добавлено спустя 9 минут 11 секунд:
симку не той сторой вставил )))
всё нормуль, работает.
тока всё равно усарт молчит
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GSM шлюз из китайской GSM прослушки

Сообщение galex1981 » 11 фев 2012, 15:01

Может там не USART а RS232? Осциллографом уровни сигналов не проверял?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: GSM шлюз из китайской GSM прослушки

Сообщение Angel71 » 11 фев 2012, 15:17

Myp, :D т.е. это gsm жук
Аватара пользователя
Angel71

Сообщения: 9834
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: GSM шлюз из китайской GSM прослушки

Сообщение Madf » 19 фев 2012, 11:18

В таких дешевых штуках обычно экономят на софте и как следствие она умеет делать только программу минимума, т.е. никакие ответы по части GSM-модуля она отдавать скорее всего не будет. USB-дырка видимо тупо для заряда и возможно для обновления прошивки в ARM-е (по бутлоадеру).
Кстати похожая картина с отдельными GSM-модулями дешевыми, через порт максимум можно отправлять/принимать СМСки и всё. Речи не о каких инет передачах, TCP-стеках - не идет.
Сам всё пытаюсь найти дешевую сборку и всё никак, а брать готовый блок-кирпичь (скажем SIM900) и делать под него макетку - не могу, нет возможности технической... (
Madf

Сообщения: 2774
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: GSM шлюз из китайской GSM прослушки

Сообщение elmot » 20 фев 2012, 09:31

SIM908C?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
