Re: Сборка минибота для начинающих

Сообщение EdGull » 06 авг 2008, 12:07

у меня всё нормально влазит
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Сборка минибота для начинающих

Сообщение frig » 06 авг 2008, 22:30

Пережата в этом месте изоляция или нет - неважно, главное обеспечить плотный "захват" изоляции провода.


важно обеспечить хороший контакт. это задача номер 1. как она будет выполняться при обжиме изоляции - я не знаю.

Кстати, у меня одного обжатые инструментом провода такие не влезают потом в разъемы штатные пластиковые?


а стороной правильной вставляешь?
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Сборка минибота для начинающих

Сообщение Mazayac » 07 авг 2008, 16:44

frig писал(а):важно обеспечить хороший контакт. это задача номер 1. как она будет выполняться при обжиме изоляции - я не знаю.

Еще раз, по-порядку:
1. У контакта есть 2 пары язычков для зажима провода.
2. Первая пара зажимает зачищенный кончик провода и обеспечивает надежный контакт.
3. Вторая пара зажимает изоляцию провода, обеспечивает его удержание и предохраняет от излома.

Так понятно?
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение frig » 07 авг 2008, 16:57

Еще раз, по-порядку:
1. У контакта есть 2 пары язычков для зажима провода.
2. Первая пара зажимает зачищенный кончик провода и обеспечивает надежный контакт.
3. Вторая пара зажимает изоляцию провода, обеспечивает его удержание и предохраняет от излома.

Так понятно?


станет понятно когда будут фотки обжима контакта обычными плоскогубцами. будут фотки - станет понятно.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Сборка минибота для начинающих

Сообщение =DeaD= » 07 авг 2008, 19:27

frig писал(а):а стороной правильной вставляешь?

Обижаешь? :) Там только 1 стороной он защелкивается.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Сборка стандартной механики минибота для начинающих

Сообщение frig » 08 авг 2008, 09:04

=DeaD=, а сделай фотку как не влазит и как обжато.
для всех будет полезно.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Сборка стандартной механики минибота для начинающих

Сообщение =DeaD= » 08 авг 2008, 09:05

Попробую разрыть соответствующий ящик и сделать фотки :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Сборка стандартной механики минибота для начинающих

Сообщение Mazayac » 08 авг 2008, 10:57

frig писал(а):станет понятно когда будут фотки обжима контакта обычными плоскогубцами.

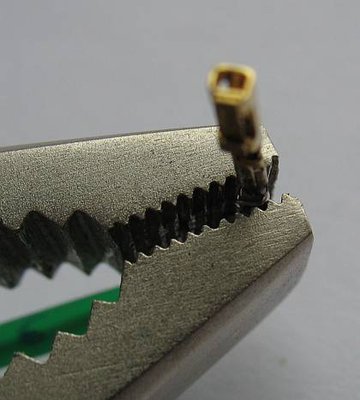

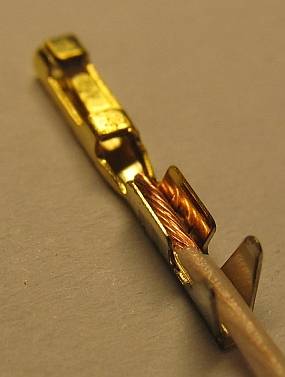

Процесс правильного обжима контакта.
Вложения
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение frig » 08 авг 2008, 11:35

Mazayac? и вы считаете что вот это
http://roboforum.ru/download/file.php?id=5496&mode=view

можно обжать плоскогубцами??

или это?

http://roboforum.ru/download/file.php?id=5494&mode=view

в мануал -то я добавлю, как правильно, но как можно сделать без специнструмента все равно оставлю.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Сборка стандартной механики минибота для начинающих

Сообщение Myp » 08 авг 2008, 12:02

на фотках ваще анриал какойто :shock:
уж до чего я люблю всякую мелочь но пассатижами обычными я так не могу
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение Mazayac » 08 авг 2008, 12:20

Господа, какой еще спец-инструмент! :lol:
Я этот контакт сам обжимал сегодня утром "чисто ради иллюстрации", frig же просил фото выложить. Обжимал плоскогубцами.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение frig » 08 авг 2008, 12:32

Я этот контакт сам обжимал сегодня утром "чисто ради иллюстрации", frig же просил фото выложить. Обжимал плоскогубцами.


если он такого-же размера как и в миниботе (хорошо - бы фотку контакта и рядом спичку), то это явно не для начинающих. Не реально это.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Сборка стандартной механики минибота для начинающих

Сообщение Mazayac » 08 авг 2008, 12:42

Хорошо видно, что размеры обжимаемых частей совпадают.

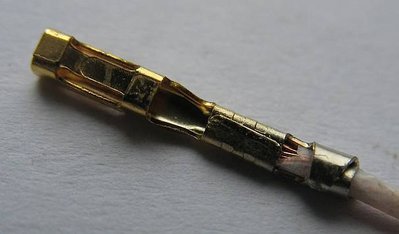

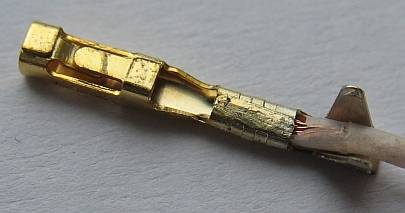

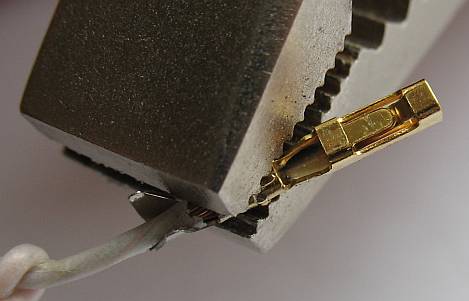

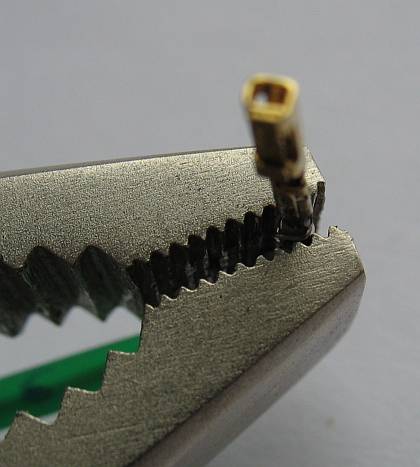

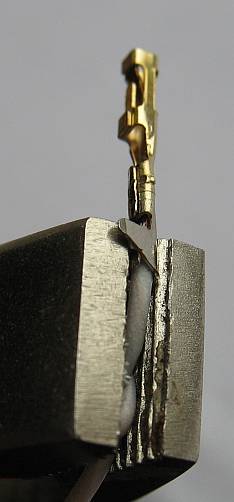

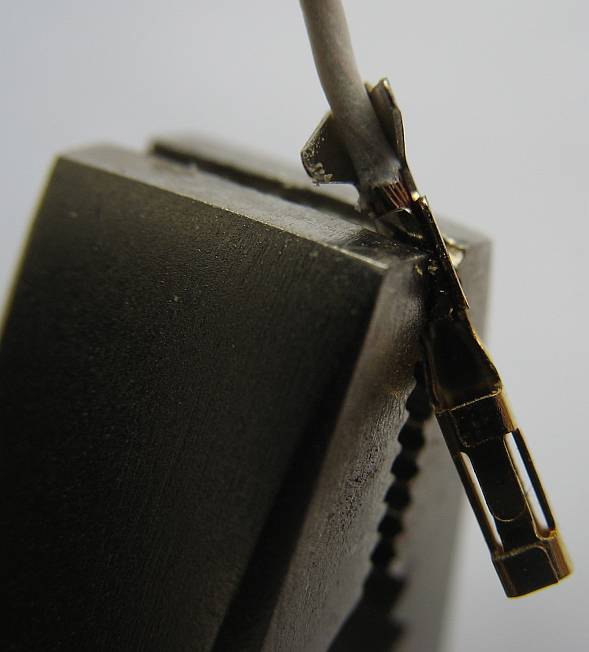

Итак, последовательность обжима в домашних условиях:
Вложения

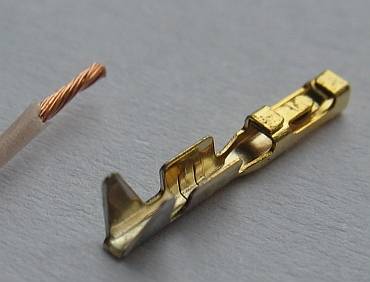

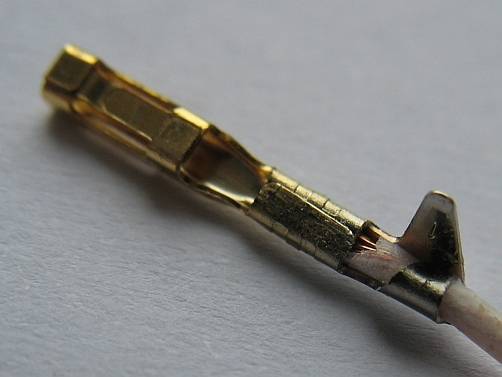

Два контакта, снизу - миниботовский, сверху - обжимаемый.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение Myp » 08 авг 2008, 13:40

я чувствую себя криворуким :cry:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сборка стандартной механики минибота для начинающих

Сообщение =DeaD= » 08 авг 2008, 14:05

Да нет, можно красиво обжать плоскогубцами, но когда 20-й контакт обжимаешь подряд слегка хочется материться :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
