т.е. ты хочешь сказать что можно сразу поставить колеса от велосипеда?

да конечно
можно и от велосипеда
если ты сделаешь их с гладкой покрышкой =)

правда
вот исходные данные
ось постоянного диаметра и конструкции -> сила трения для всех колёс одинакова
трение качения почти что одинаковое для всех диаметров (возьмём что робот ездит по листу А2 и колёса не совсем крошечные)
усилие которое вибромотор передаст ободу колеса тоже постоянно(используем одну и тужу резину и силу прижима)

значит имеем что?
а вот что....
с какой скоростью движется точка колеса в месте соприкосновения с виброй с такой скоростью движутся все точки лежащие на внешней стороне колеса и движется пол под роботом
тоесть от диаметра колеса скорость не зависит
всё равно что вибромотор будет напрямую валом к полу прижат

от этого будет зависить проходимость, но с большими колёсами могут быть проскальзывания из за недостаточной круглости колеса

вобще чем больше колесо тем меньше сила трения в подшипнике колеса будет влиять на робота

чем больше будет ведомая шестеренка (в нашем случае колесо), тем больше передаточное отношени.

ага и усилие но усилие не на полу а на валу колеса
а на внешней стороне усилие тоже самое

да конечно
можно и от велосипеда
если ты сделаешь их с гладкой покрышкой =)

боюсь что здесь нужно учитывать как минимум вес всей конструкции и силу трения...

EdGull писал(а):

да конечно
можно и от велосипеда
если ты сделаешь их с гладкой покрышкой =)

боюсь что здесь нужно учитывать как минимум вес всей конструкции и силу трения...

я думаю поедет, если сделать супер круглое колесо =)

я думаю поедет, если сделать супер круглое колесо

НЕВЕРЮ!!!
блин!... я как Станиславский...

EdGull писал(а):блин!... я как Станиславский...

Ты нам нужен ЖИВЫМ !!!

Не боись!!! ГАДЫ НЭ ВМЫРАЮТЬ!!!...
Тебе кстати, МиниБоты нужны в подарок?

а на внешней стороне усилие тоже самое

Не Мур ты гонишь, чем больше колесо, тем больше тянущая способность робота, но тем меньше скорость.

Master писал(а):

а на внешней стороне усилие тоже самое

Не Мур ты гонишь, чем больше колесо, тем больше тянущая способность робота, но тем меньше скорость.

включи моск и подумай

вибромотор крутится с постоянной скоростью
резина в точке контакта с валом мотора двидется со скоростью мотора
каким макаром тажа самая резина внизу колеса может двигатся быстрее или медленней резины рядом с вибромотором??????

угловая скорость вращения колеса да, будет в каждом случае разная
но модули вектора скорости в любой точке на ободе колеса равны


вот возьми редуктор любой посмотри на шестерни
они все состоят из 2х окружностей с разным количеством зубов
за счёт этого и получается редукция
плоские шестерни которые имеют только 1 кольцо зубьев ничего не меняют

посмотри фотку ходячего робота на шестерёнках
там все ноги расположены на одинаковых шестернях(между которыми одинаковые маленькие)
и ходят с одинаковой скоростью
значит скорость передаётся сквозь такую цепочку без изменений

Обожи, думаю.
Так то оно так, но что то здесь не так.

Master писал(а):Обожи, думаю.
Так то оно так, но что то здесь не так.

можешь отвлечся от колеса

представь транспортёр ленточный
от длинны ленты скорость транспортировки груза по ней не зависит она зависит тока от скорости привода
мона взять и пару метров доклеить в полотно но скорость не изменится


в принтер вобще можно засунуть рулон бумаги и от длинны рулона скорость вылезания бумаги не зависит =)



в идеальных условиях диаметр колеса робота может быть хоть как у велосипеда =)

Прикольные рассуждения Откройте термех или детали машин.Угловая скорость точки на ободе колеса зависит от диаметра колеса и числа оборотов.Линейная скорость оси колеса вдоль плоскости также зависит от радиуса и от числа оборотов.А передаточное отношение получается либо при делении числа зубъев ведомого и ведущего,либо при делении делительных диаметров ведущего и ведомого колес.Т.е. передаточное число между колесом и мотором будет определяться как:диаметр колеса поделить на диаметр вала вибромотора.Чем больше передаточное число тем выше момент,но ниже скорость вращения.Нужен компромисс,для высокой скорости маленькое колесо,но есть шанс не тронуться с места,либо увеличивать диаметр колеса и терять в скорости(при условии кончено что число оборотов вибры всегда постоянное)

Друзья ! не засоряйте топик ! Подумайте над словами Мура - и писать не придется.

demon333 писал(а):Прикольные рассуждения Откройте термех или детали машин.Угловая скорость точки на ободе колеса зависит от диаметра колеса и числа оборотов.Линейная скорость оси колеса вдоль плоскости также зависит от радиуса и от числа оборотов.А передаточное отношение получается либо при делении числа зубъев ведомого и ведущего,либо при делении делительных диаметров ведущего и ведомого колес.Т.е. передаточное число между колесом и мотором будет определяться как:диаметр колеса поделить на диаметр вала вибромотора.Чем больше передаточное число тем выше момент,но ниже скорость вращения.Нужен компромисс,для высокой скорости маленькое колесо,но есть шанс не тронуться с места,либо увеличивать диаметр колеса и терять в скорости(при условии кончено что число оборотов вибры всегда постоянное)

Во я про это и говорю. Но и Мур тоже вроде прав. Короче не буду засорять себе голову.

avr123.nm.ru писал(а):Друзья ! не засоряйте топик ! Подумайте над словами Мура - и писать не придется.

блин ну наконец =)
я думал один буду сдерживать напор =)



от диаметра зависит угловая скорость колеса но не линейная скорость

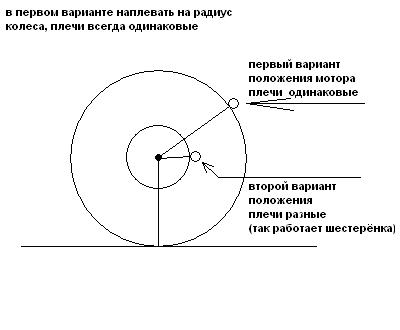

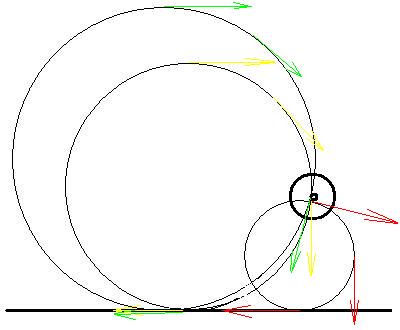

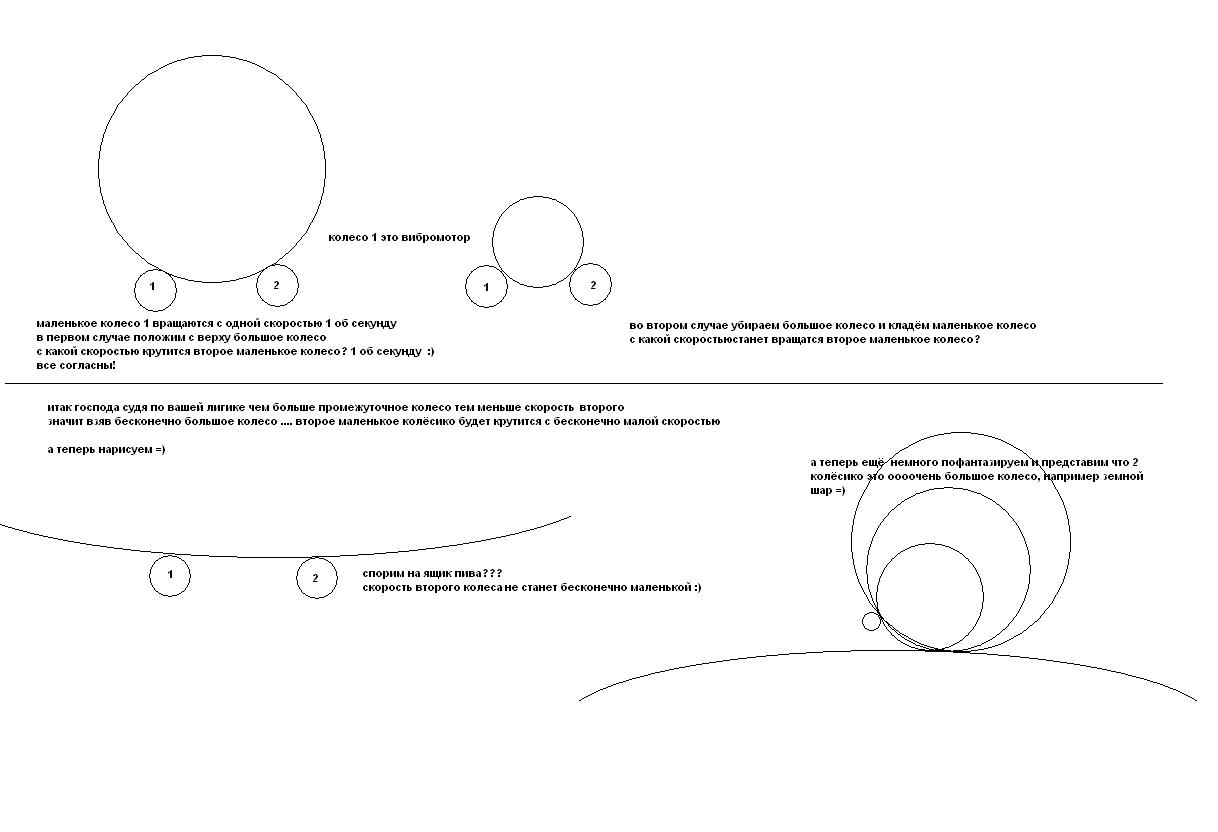

не ленитесь, посмотрите мои картинки =)
