tsrodger, а если подумать прежде чем искать?
для литья нужна форма, а она даже самая фиговая стоит сотни баксов. а еще нужно время на перенастройку оборудования. а стоимость оборудования, а з/п, а море других расходов? и сколько они в итоге заработают на паре фигуек? минус хз знает сколько время - деньги. пару десятков пластиковых фигулек ни одна контора не возмётся делать.
максимум ищите человека, который "на коленке" выливает шприцом-печкой. вам может ещё подойти 3д прототипирование. самое недорогое предложение, которое я находил - 30руб за кубический см изделия

Если бы за пресс форму просили сотню баксов, я бы ничего не писал - варинаты которые нашел в Питере начинаются от 150 000 руб., учитывая что чертежи и образцы есть

резать на чпу
и дорабатывать сверлом в кондукторе

Myp писал(а):резать на чпу
и дорабатывать сверлом в кондукторе

а кондуктор это что такое

есть у вас чертежи пресс-формы или нет, что вам предлогали за 150к значения не имеет. это может быть как очень недорого, так и бешенно завышенная цена.
ищите 3д прототипирование, "30руб за 1см3" это у какой-то конторы или в питере или в москве. адрес не помню. точно помню, что это итоговая цена при штучном пр-ве и сумарном объеме затраченного материала в несколько см3

Спасибо я уже начал искать, отправил запросы, но пока не получил ответов (там просто не совсем понятно что за материал применяют)... но в любом случае спасибо!!!

кондуктор это такая типа кроватка для деталей

кладёшь деталь в кроватку (или сверху на деталь одеваешь) и сверлишь хоть дрелью, сверло идёт в специальное отверстие в кондукторе и каждая деталь сверлится точно в нужном месте.
просверлил, деталь сменил, просверлил, деталь сменил
если надо штук 100 сделать однотипных отверстий то оч поможет.

ребра и по контуру фрезеровать на фрезере
а сквозное отверстие для оси в кондукторе

MegaBIZON писал(а):Так вот где ошибка 3D-моделирования! На картинке в первом посте косые рёбра жёсткости заканчиваются такими же косыми проушинами, а на вот этой фотке проушины загнуты паралельно движению гусениц - и всё становится как у всех.

Точно подмечено!

А какие именно треки хотите изготовить?

Подобные тем, что на рисунке, только не вижу смысла делать их косыми...

А его и нет.
Разве что захочется сгенерить гусеницы, сворачивающиеся не в кольцо, а в спераль.
Кстати, может в каком-нибудь случае и пригодится.
Когда-нибудь. Сдуру.

кстати где-нибудь можно почтитать подробнее о проектировании гусеничного трака? Чем больше рисую те больше сомнений, например в части использования закрытого трака:


может лучше открытого типа?

отдельно только по тракам? сомнительная затея так и до томика по конструкции зубцов шестерёнки дойти можно
а в общем про гусеничные машины вполне реально (гугля вам в помощь)
"ОСНОВЫ ТЕОРИИ ГУСЕНИЧНЫХ МАШИН"
http://www.stu.lipetsk.ru/files/materials/1448/at_tgm_up.pdf

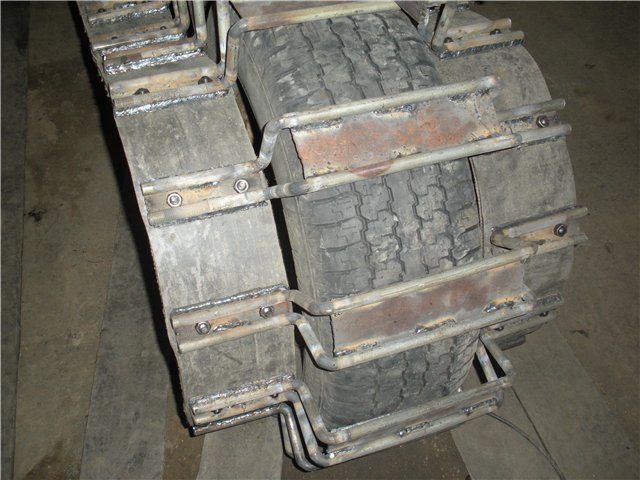

из идей, вот:

ИМХО траки я бы делал обычные, а лучше без них - гусеница из зубчатого ремня как у i-robot сделано. Всякая фигная между траками не набьется и трудоемкость ниже.

Angel71 писал(а):из идей, вот:

похоже на ходовку витязя


вопрос насколько надежной получится сделать трак, вель выбор резины достаточно ограничен - думаю для простого пользователя доступны только зубчатые ремни...
