люди!!!
кто может, ответьте мне на вопрос(желательно пообъёмнее)
1)что из себя представляет программатор
2)какой тип схем он печатает (обобщённо)
3)по какому принципу он работает
4)чем его заправлять
5)и, если можно,дать ссылочку на фотки и прочий материал по этой теме...

Мндя... Где ж ты таких ужасов про программатор наслушался?  :lol:

Программатор - это девайс для закачки твоей программы в микроконтроллер. Написал программу, воткнул программатор одним концом в комп, другим - в контроллер и твоя прога в него прошивается.
Бывают они самые разные: от простейшего из 5ти проводов в LPT-порт и до сложных параллельных программаторов.

Поищи по форуму, тема программаторов много где обсуждалась!

А по поводу рисования плат - строют некоторые товарищи (и я в их числе) такие машины, но пока ни одна из них не рисует...

Кстати, USB-шные программаторы делаются на базе AVR-ов. Ни кто не встречал решений объединенного контроллера с программатором на одной плате? Помоему будет удобно, контроллер с USB напрямую подключающийся к компьютеру.

Kanoka писал(а):...Ни кто не встречал решений объединенного контроллера с программатором на одной плате?

А можно поподробнее расшифровать эту Волшебную фразу :"...объединенного контроллера с программатором..."

Расшифровываю. Есть контроллер, предположим на 8-ой Меге, и есть программатор, например такой http://atmel.argussoft.ru/download/hard ... rammer.pdf на той же 8-ой Меге. Вопрос что мешает возложить функцию прогмматора контроллера на сам контроллер? (во завернул).

Kanoka писал(а):Расшифровываю. Есть контроллер, предположим на 8-ой Меге, и есть программатор, например такой http://atmel.argussoft.ru/download/hard ... rammer.pdf на той же 8-ой Меге. Вопрос что мешает возложить функцию прогмматора контроллера на сам контроллер? (во завернул).

В серии ATmega у некоторых контроллеров есть возможность самопрограммирования собственной памяти, но для этого в любом случае в памяти должен быть прошит загрузчик. То есть хоть по SPI или USART или просто по своему собственному протоколу можно прошивать память.

USB надо разве-что владельцам ноутов без ЛПТ. Потомк как софт стандартный такие шнурки увы не поддерживает, а извращаться ради модного интерфейса мне например лень...  :roll:

USB надо разве-что владельцам ноутов без ЛПТ.

Ну не совсем так, у меня 4 компьютера, 2 из них десктопы, но ни в одном нет ни ЛПТ ни СОМ  :wink:

Доброго времени суток старожилам форума !

- вообщем у меня такая проблемка возникла, есть плата управления устройством, от короткого замыкания в блоке либо сгорела, либо сбилась программа у ИС: PIC16F871-I/P
http://catalog.gaw.ru/index.php?page=co ... l&id=15526
http://eicom.ru/pdf/datasheet/Microchip ... 70871.html

- так-же когда-то покупал USB-программатор "TOP 2007"
http://www.vbay.ru/item.php?id=130304592829
http://www.vbay.ru/?category=36322&min= ... egoryID=-1

- соответственно у меня вопрос, возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда ?!
- если да, то необходимо искать и заказывать именно такую модель схемы или есть специальные для таких целей микросхемы, которые можно купить в любом магазине радиодеталей ?

Cпасибо.

Dizayner писал(а): соответственно у меня вопрос, возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда ?!

Возможно, если она не защищена от считывания.

Dizayner писал(а):возможно ли взять аналогичную микросхему с рабочего модуля, вставить в программатор, скопировать все данные, установить новую (пустую) микросхему и записать все данные туда?!

Можно скопировать если производитель не запретил этого аппаратно.

Если запретил то обычно просто заказывают разработать похожую программу.

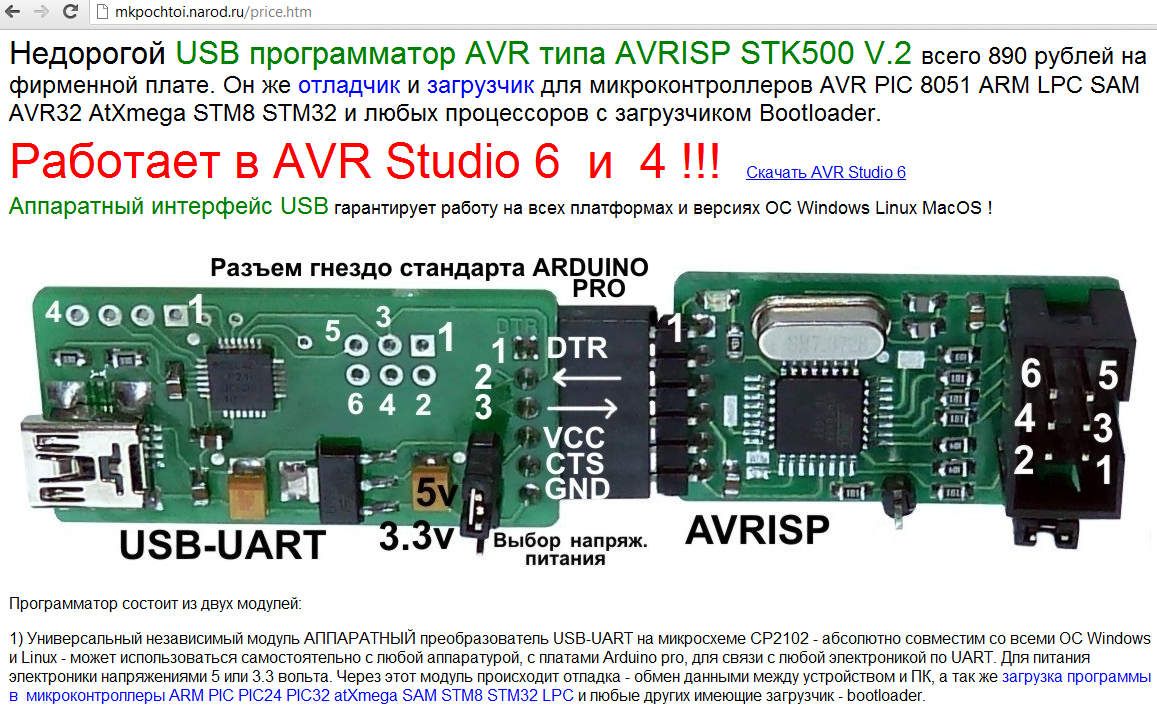

Программатор для AVR недорого и по почте типа stk500 AVRISP он же адаптер USB-UART совместимый с Arduino PRO

yak-40 & avr123.nm.ru Спасибо за ответ

- по идее защиты не должно быть потому-что эта плата продается как конструктор "собери сам", а как можно экспирементально проверить защищена она или нет ? у меня все подключенно к РС, индикатор "POWER" задействован а индикатор "READY" пока бездействует...


П.С. было бы отлично и более эффективно поддерживать контакт при помощи скайпа, если есть возможность подключится Skype: realcinema

Дак "собери", а не "прошей". Наверняка с защитой. В напишите что за прибор, что делает и как, схему приложите.

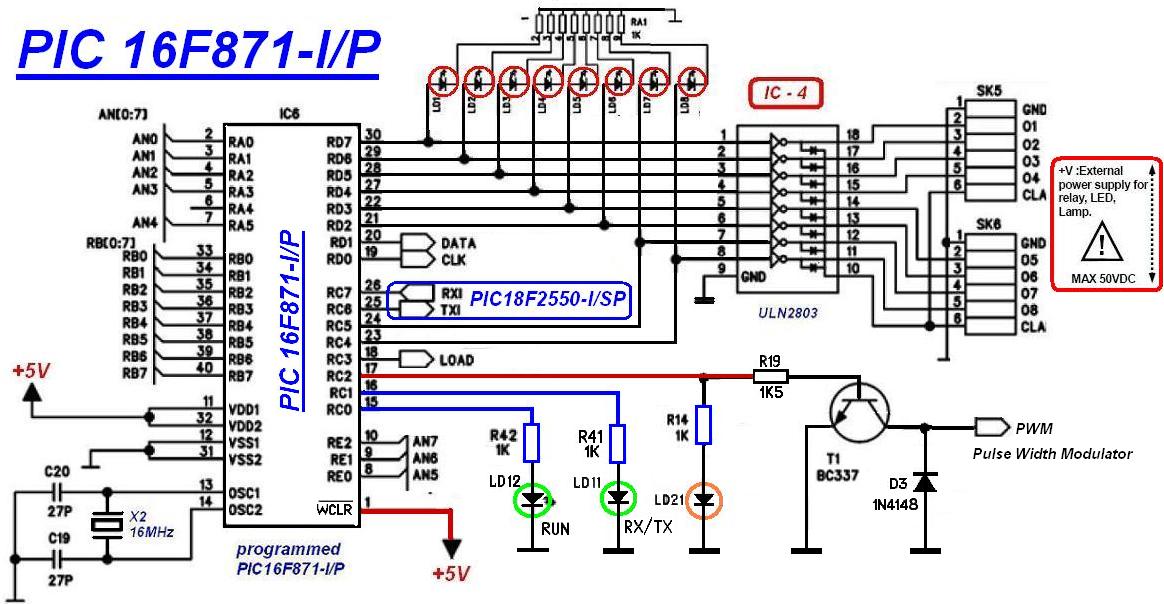

Схема предназначенна для управления девайсами через USB-порт, вообщем из-за короткого замыкания во внешнем блоке, сгорела микросхема "IC-4 (ULN2803)" так же нессколько светоиндикаторов ! вообщем со схемой "IC-4 (ULN2803)" особых проблем не возникло, а вот на выходе "PIC16F871-I/P" по неизвестным пока причинам сигнала нету, т.е. не происходит инициализация между устройством и PC

сгорела микросхема "IC-4 (ULN2803)" так же нессколько светоиндикаторов

пипец ПИКу...
