Сообщение Gelios » 06 янв 2011, 16:02

Всем доброго времени суток формутчане .
Вчера ездил на радио рынок за деталями , и на глаза мне попалась интересная баночка с названием Цапонлак .
Цапонлак в первую очередь предназначен для защитного покрытия Печатных плат , а также для других целей .
Купил я эту баночку за сравнительно небольшую цену , в Белорусских рублях это 3500 зайчиков . В переводе на российские это порядка 38 рублей . Пришёл домой , залажу в интернет , дабы узнать как пользоваться этой химией , и к моему великому сожалению в интернете ничего толкового про этот лак написано не было , только одни вопросы , а как а где , куда ? :D
Я сильно огорчатся не стал . И решил научным методом ( метод тыка ) разобраться каким же образом его наносить 8)

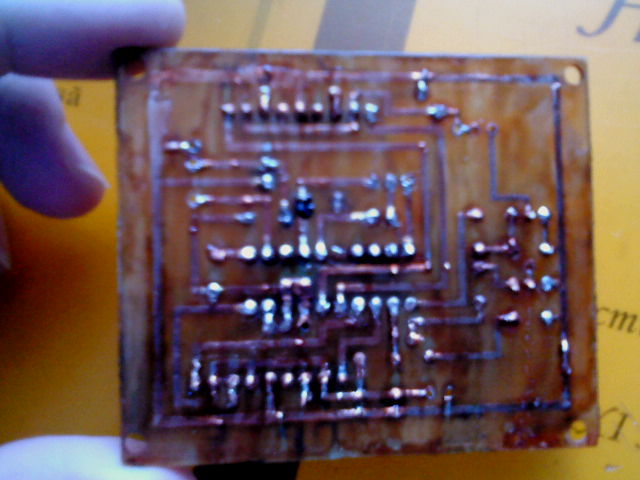

" Ух... Какой ужас " Подумал я нанеся лак на готовое изделие , по совету друга :roll: .
Запомните ! Цапонлак никогда не наносите на готовое изделие , где уже запаяны элементы , или про лужены печатные проводники ( дорожки :D ) !!!
А вот собственно и правильный метод :

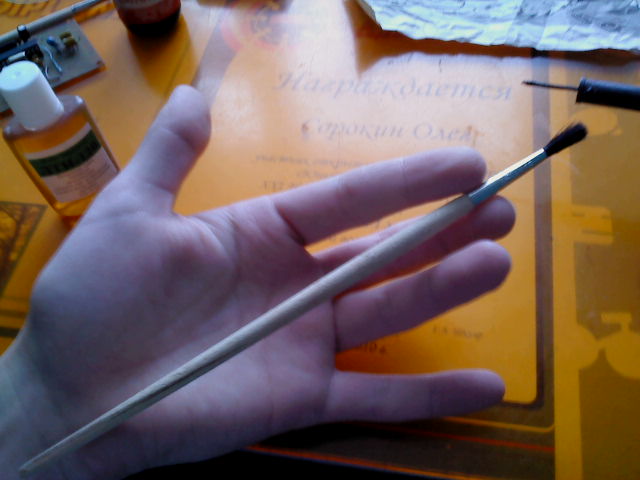

А понадобится нам вот что

Цапонлак есть разного цвета зелёного , синего , фиолетового , красного ,бесцветный .Я купил красного так как мне в конструкцию по Госту положено ( взял бы , зеленого или синего цвета , на мой взгляд эти цвета наиболее подходят для радиоэлектронной промышленности ).

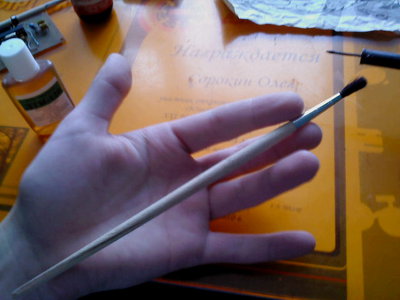

Также понадобится кисточка , желательно две , и по возможности канифоль на спиртовой основе (пить его нельзя :lol: )
В народе просто ЛТИ 120 .
Ну вроде и сама Печатная плата тоже нужна :wink: .
Приступим :
В первую очередь плату нам нужно за шкурить до блеска и промыть водой , что бы смыть остатки грязи стружки (если она у кого в процессе появится ) и другой дребедени :)

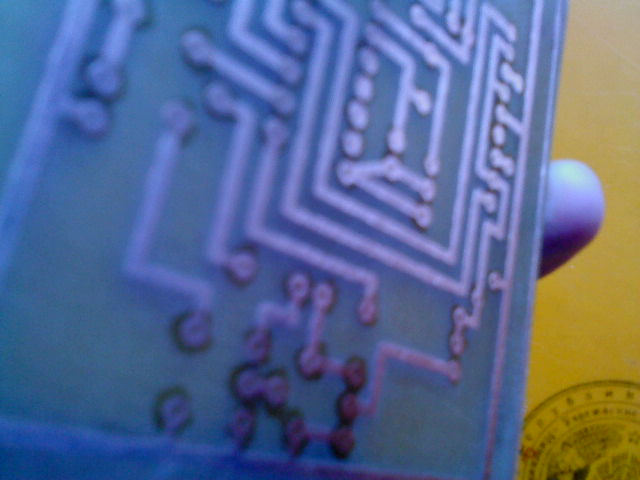

Вот так :

Затем С помощью ЛТИ 120 и кисточки , нехитрыми манипуляциями обмазываем аккуратно пяточки .

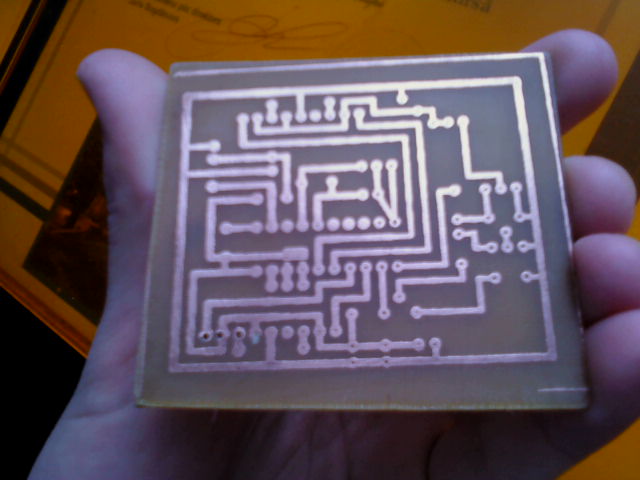

Вот так :

После этого берем в руки паяльник (главное не обжечься :ROFL: ) И начинаем лудить пяточки которые мы предварительно обмазали гадостью с запахом спирта и страшным названием ЛТИ 120 :D

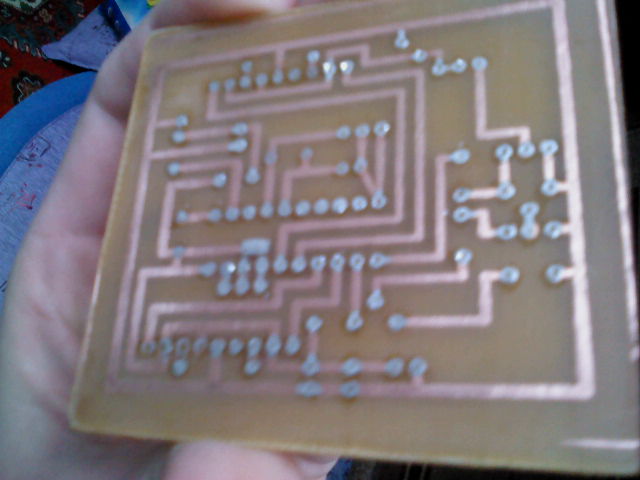

После этого у нас получится вот так :

Ну вот и наступил тот час или минута или день в общем неважно приступаем к покраске нашей печатной платы
Открываем крышку баночки с лаком и затыкаем нос , а лудше одеть марлевую повязку дабы защитить себя от вредоносного воздействия лака . Берем в руки кисточку и макаем кончик в баночку с лаком , после этого движениями в одну сторону наносим на поверхность ПП . И незабываем что лак быстро сохнет и выполняем это все быстро и аккуратно.

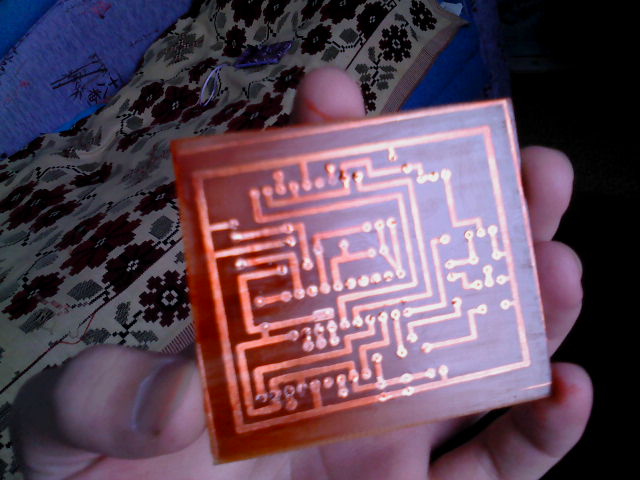

После этого у нас получается вот такое изделие :


Между прочим это не все , опять же берем в руки паяльник и снова лудим те участки которые мы про лудили . Но помните Лак должен высохнуть , для этого плату перед пайкой нужно просушить феном или просто дать пару часиков ему просохнуть . Надеюсь эта статейка поможит как начинающим радиолюбителям так и знающим людям . Если есть у кого какие либо вопросы , не стесняйтесь задавайте :friends:
Последний раз редактировалось Gelios 11 янв 2011, 16:47, всего редактировалось 1 раз.
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение AlTahir » 06 янв 2011, 16:09

Готовые платы тоже красятся,только не с помощью кисточки,а способом сёрфа - намочить всю поверхность платы,после этого на центрифуге,или сжатым воздухом удалить излишки (применяется такой способ на производстве,ибо там не то что ванны лака - ванны припоя есть)
-Приборы 20!
-Что приборы?
-А что 20?!
Аватара пользователя
AlTahir

Сообщения: 43
Зарегистрирован: 20 ноя 2010, 22:17
Откуда: Минск,Беларусь
прог. языки: C++,C#,Python,Ruby,PHP

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение AlTahir » 06 янв 2011, 16:23

Хороший гайд.На примере "Кухни" как гриццо :D
На производстве используется метод погружения - лак наносится на всю поверхность сразу,а излишки удаляются на центрифуге или сжатым воздухом.Следовательно,этим способом можно будет воспользоватся только с хорошим оснащением...

А так вообще просто - припой тратить не надо :ROFL:
-Приборы 20!
-Что приборы?
-А что 20?!
Аватара пользователя
AlTahir

Сообщения: 43
Зарегистрирован: 20 ноя 2010, 22:17
Откуда: Минск,Беларусь
прог. языки: C++,C#,Python,Ruby,PHP

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Gelios » 06 янв 2011, 16:30

У нас же дома не производство , и нету гор лака с центрифугой :wink: .
А эта технология описана как покрасить в домашних условиях , при нехватке времени :)
Но не как не массовое производство :friends:
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Myp » 06 янв 2011, 16:39

стоит добавить что результат лишь отдалённо напоминает заводскую маску на плате
тоесть кагбы ещё неизвестно что лучше, красить или оставить как есть )))

и марлевая повязка уж точно лишняя
она защищает разве что от брызг этого лака, от паров растворителя она никоим образом не защитит
лучше вытяжку включить на кухне или на балконе открытом красить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17432
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Gelios » 06 янв 2011, 16:49

В моём случаи была открыта форточка , конечно же никто не станет одевать марлевую повязку :D , но все же можно одеть защитную маску такую как одевают строители при лакокрасочных работах . :pardon:
Если она есть конечно :wink:
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение AlTahir » 07 янв 2011, 14:38

Я в субботу попробую фиолетовым покрыть,посмотрим на что плата станет похожа =)
А насчёт маски - слишком тонкий слой и не тот состав лака,что бы получились иссиня заводские покрытия. Но на безрыбье тоже хорошо,по крайней мере можно поэкономить припой.
-Приборы 20!
-Что приборы?
-А что 20?!
Аватара пользователя
AlTahir

Сообщения: 43
Зарегистрирован: 20 ноя 2010, 22:17
Откуда: Минск,Беларусь
прог. языки: C++,C#,Python,Ruby,PHP

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Radist » 07 янв 2011, 15:52

Когда-то давным давно тоже пробовал цапоном платы покрывать. Не понравилось. Может я что не правильно делал, но со временем лак начинал скалываться. Плохая адгезия почему-то. Да и когда я пробовал им дорожки рисовать (еще до ЛУТа и повсеместного появления лазерников) - частенько скалывался при подчистке.
Аватара пользователя
Radist

Сообщения: 2236
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение AlTahir » 07 янв 2011, 16:23

поидее адгезия должна немного улучшится после зашкуривания (шлифовки) поверхности...или даже это не помогло?
-Приборы 20!
-Что приборы?
-А что 20?!
Аватара пользователя
AlTahir

Сообщения: 43
Зарегистрирован: 20 ноя 2010, 22:17
Откуда: Минск,Беларусь
прог. языки: C++,C#,Python,Ruby,PHP

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Gelios » 07 янв 2011, 19:26

Действительно для хорошей адгезии , и чтобы со временем лак не соскабливался нужно плату тщательно за шкурить и также промыть водой , после промывки водой плату следует обсушить . И тогда после нанесения ничего отскабливаться не будет .

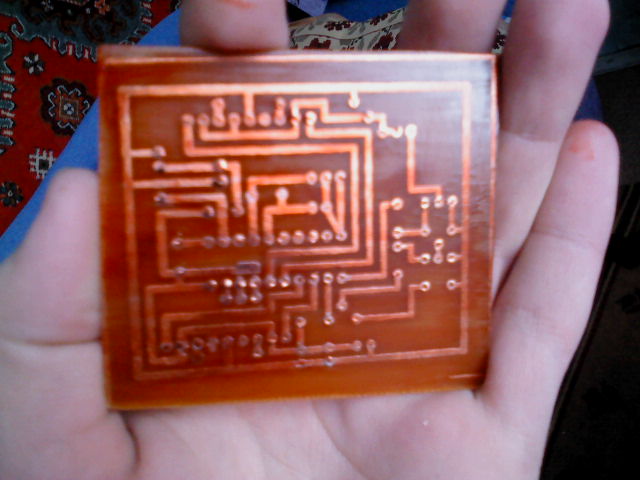

НА первой фотографии ( как неправильно делать ) после подсыхания лак , если провести по нему ногтем , начал слезать .
В той плате где я показал " как надо " лак держится хорошо , и даже если провести ногтем , то лак остается на поверхности без видимых изменений . :friends:
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Myp » 08 янв 2011, 00:41

только не водой промыть а растворителем =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17432
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Покраска ПП с помощью ЦАПОН Лака

Сообщение Victorovych » 10 янв 2011, 17:27

Случилось, нужно было сделать малосигналку работаюшую в агрессивных условиях - из-за цапона возникли утечки замучились смывать
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич
