Окраска плат

Все что связано с изготовлением ПП

Окраска плат

Сообщение ALHIMIK » 27 ноя 2009, 23:30

Собственно сделал плату - хорошо
нанёс "шелко графию " - классно
теперь хочется совсем промышленный вид поэтому и создаю тему
интересно кто чем красит ?
или чем это можно сделать ?
ЗЫ

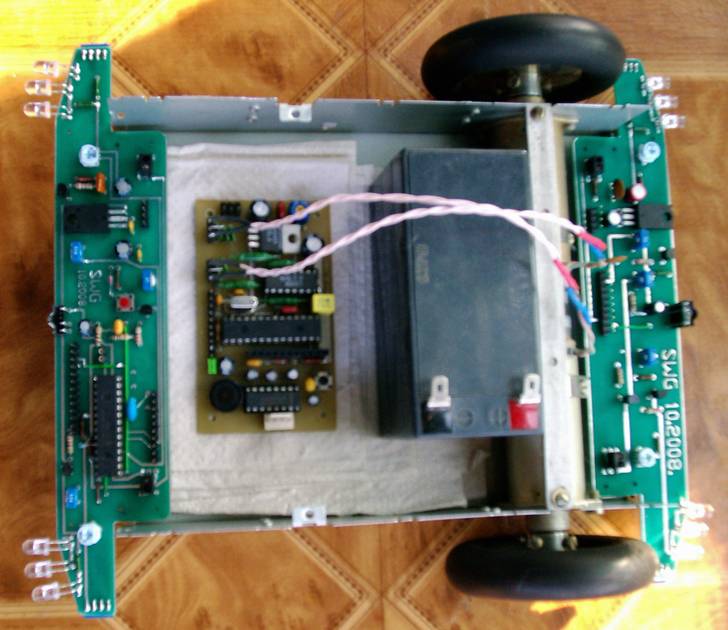

задался этим вопросом после того как увиел платку см фотку
метод автора ( зелёнка ) мне кажется грязноватым...
Вложения
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Окраска плат

Сообщение avr123.nm.ru » 27 ноя 2009, 23:38

А поподробней про то что на фотке ? белые надписи чем сделаны и как ?

Если есть небольшая партия плат то можно сделать простой штамп резиновый и печатать спец спиртовыми красками всех цветов.

Красить наверно удобно автоэмалями спреями.

Покрасить белой краской и надписи сделать тонером как ЛУТ. Краска нагрев выдержит нормально и отвердится еще.

А еще кудесники бумагу обычную с распечаткой клеют на плату и лакируют это.
Последний раз редактировалось avr123.nm.ru 27 ноя 2009, 23:42, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Окраска плат

Сообщение ALHIMIK » 27 ноя 2009, 23:41

чем её можно в зелёный цвет покрасить
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Окраска плат

Сообщение avr123.nm.ru » 27 ноя 2009, 23:43

Авто эмалью спреем.
Последний раз редактировалось avr123.nm.ru 27 ноя 2009, 23:43, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Окраска плат

Сообщение yak-40 » 27 ноя 2009, 23:43

Всегда протравленные платы красил зелёнкой. Получается достаточно красиво, правда если плата двухсторонняя. Недостатком является то что односторонняя плата плохо красится со стороны где небыло фольги.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Окраска плат

Сообщение avr123.nm.ru » 27 ноя 2009, 23:44

Прошкурить наверно надо перед покраской.

А зеленку лакировал ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Окраска плат

Сообщение yak-40 » 27 ноя 2009, 23:47

Шкурил, всё равно равномерно не получается :( А вот на месте вытравленной фольги ложится хорошо.
Наверное там поверхность специфичная.

Добавлено спустя 1 минуту 48 секунд:
А зеленку лакировал ?

Да, можно и лакировать. Хотя можно и так. Держится хорошо.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Окраска плат

Сообщение ALHIMIK » 27 ноя 2009, 23:49

шкурка не вариант ибо надписи есть и без них не хочется - подписанны разъёмы
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Окраска плат

Сообщение avr123.nm.ru » 27 ноя 2009, 23:50

Там клей наверняка.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Окраска плат

Сообщение yak-40 » 27 ноя 2009, 23:51

Там клей наверняка.

Мне тоже так кажется, потому что если после протравки сильно пошкурить, красится хуже.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Окраска плат

Сообщение Master » 27 ноя 2009, 23:54

Я цапон лаком красил одно время, тока он не очень красивый, пишут что нужно в него чернила от пасты добавить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Окраска плат

Сообщение ALHIMIK » 27 ноя 2009, 23:56

а технологию покраски зелёнкой можно ?
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Окраска плат

Сообщение yak-40 » 27 ноя 2009, 23:58

Дело в том, что подкрашеный цапон-лак красит не только текстолит, но и дорожки. А зелёнка только текстолит :)

Добавлено спустя 2 минуты 13 секунд:
а технологию покраски зелёнкой можно ?

Да какая там технология :D тампоном прокрасил, излишки тряпочкой стёр. Только быстро надо всё делать, зелёнка моментально сохнет.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Окраска плат

Сообщение ALHIMIK » 28 ноя 2009, 00:00

завтра попробуем :)
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Окраска плат

Сообщение yak-40 » 28 ноя 2009, 00:02

И ещё, покрашеные зелёнкой платы хорошо смотрятся с лужеными дорожками. С нелужеными хуже.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
