Чертёж 3,5 мм jack-разъёма

Все что связано с изготовлением ПП

Чертёж 3,5 мм jack-разъёма

Сообщение Порфирий » 13 ноя 2009, 01:05

Надеюсь, не ошибся подфорумом 8)

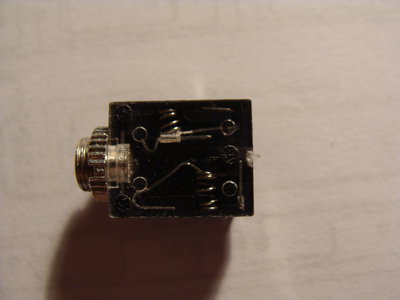

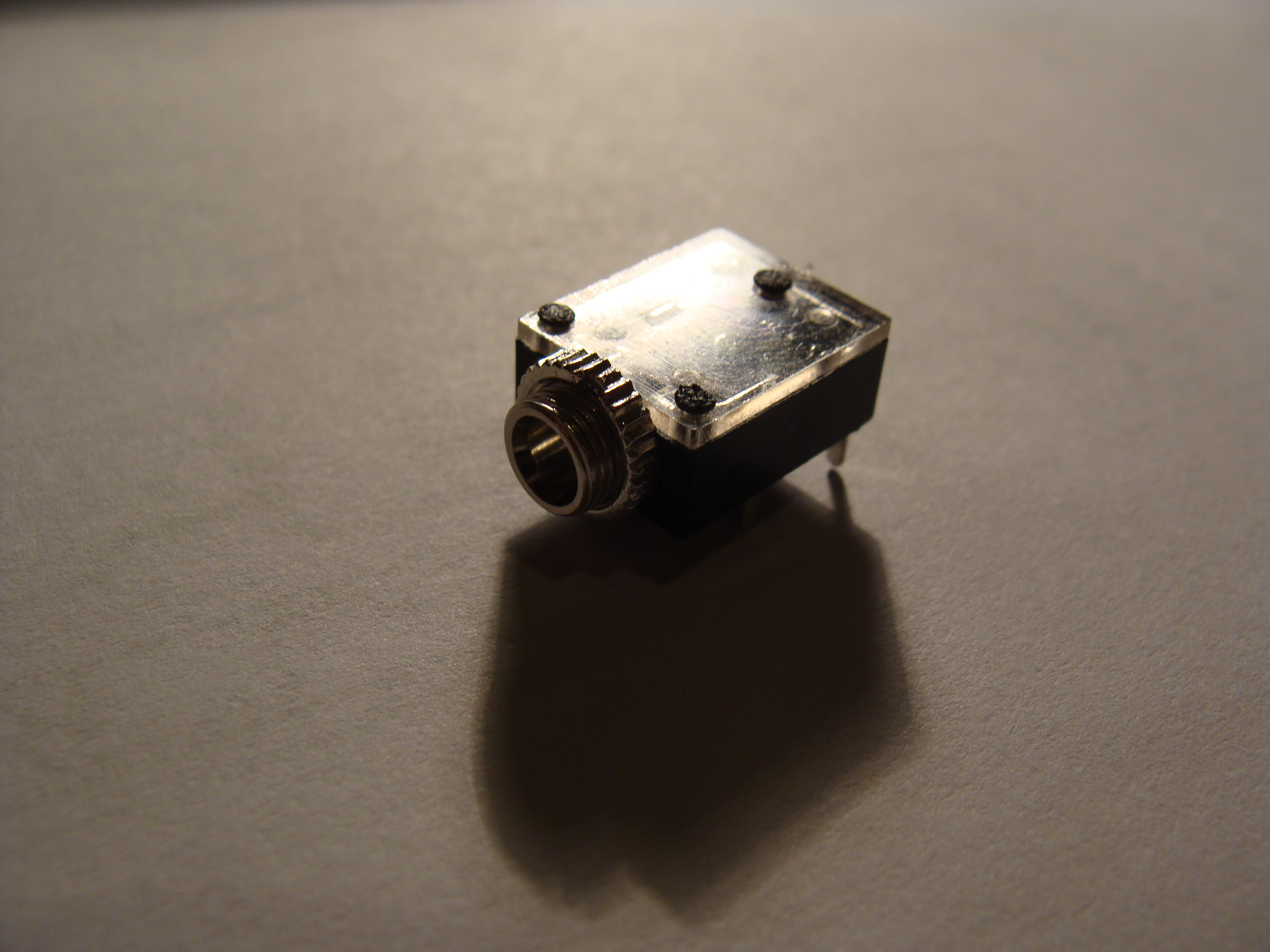

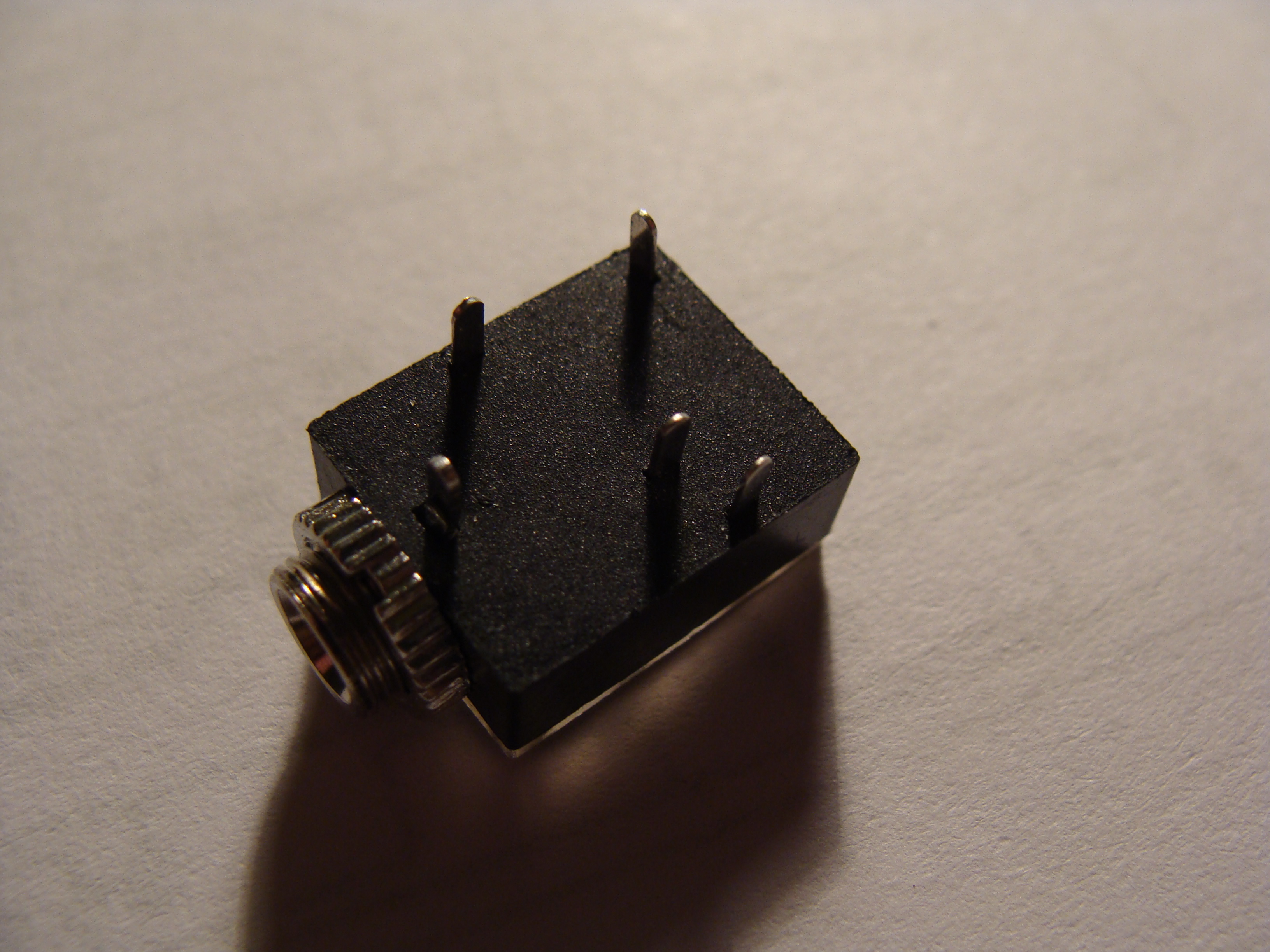

Для одного нового устройства понадобились разъёмы стерео jack 3,5 мм. В товарном чеке промэлектроники данные разъёмы указаны как 3011(2824). Однако, гуглопоиск не дал ни одного результата по этому и подобным запросам. Всё, что требуется, это найти описание/даташит/чертёж для точной подготовки посадочного места на плату. Фотографии этого разъёма представлены ниже:







Также разыскивается чертёж корпуса РК-379 от отечественных кварцев 32768 Гц. Гуглопоиск не дал вменяемых результатов :pardon: .

Крайне привествуется любая помощь и комментарии. Спасибо!
Последний раз редактировалось Порфирий 13 ноя 2009, 02:16, всего редактировалось 1 раз.
Аватара пользователя
Порфирий

Сообщения: 68
Зарегистрирован: 27 мар 2007, 07:42
Откуда: Екатеринбург

Re: Чертёж 3,5 мм jack-разъёма

Сообщение galex1981 » 13 ноя 2009, 02:10

Если у вас есть этот разъем - линейуой измерьте его размеры, а мультиметром проверить где находится замыкающий контакт и весь чертеж будет готов. Я так бы и сделал.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чертёж 3,5 мм jack-разъёма

Сообщение Порфирий » 13 ноя 2009, 02:21

Это как из одного стихотворения:

Сижу с-ш штангенциркулем
В носочки обутый
То ли штанген не мерит,
То ли я ...

На самом деле именно так я в начале и поступил... и ошибся. Поскольку плата подразумевается для промышленного изготовления, то ой как не хочется устраивать танцы на граблях с монтажом этих разъёмов :(
Аватара пользователя
Порфирий

Сообщения: 68
Зарегистрирован: 27 мар 2007, 07:42
Откуда: Екатеринбург

Re: Чертёж 3,5 мм jack-разъёма

Сообщение Michael_K » 13 ноя 2009, 03:37

Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Чертёж 3,5 мм jack-разъёма

Сообщение =DeaD= » 13 ноя 2009, 09:26

2Порфирий: Вы бы еще прогу указали, в которой рисуете плату, может сразу бы и компонент вам дали :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24212
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чертёж 3,5 мм jack-разъёма

Сообщение Michael_K » 13 ноя 2009, 12:33

А вообще, когда я не уверен, что попал в ноги, то печатаю
на листе бумаги и втыкаю туда компонент ногами - сразу видно
в какую дырку и насколько не попал :)
Последний раз редактировалось Michael_K 13 ноя 2009, 16:10, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Чертёж 3,5 мм jack-разъёма

Сообщение executer » 13 ноя 2009, 15:48

в протеусе в библиотеках есть
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Чертёж 3,5 мм jack-разъёма

Сообщение Порфирий » 13 ноя 2009, 20:04

Michael_K писал(а):http://www.brownbear.ru/goods/3050.html


Не знаю, как вам удалось его найти, но, в любом случае, НИЗКИЙ вам поклон! Не представляете, как меня выручили сегодня утром.

=DeaD= писал(а):2Порфирий: Вы бы еще прогу указали, в которой рисуете плату, может сразу бы и компонент вам дали :)


Не поверите, Антон, в kicad-е. Он (пока?) не так популярен, как орёл, поэтому очень маловероятно, что где-то есть готовые посадочные места для него.

Michael_K писал(а):А вообще, когда я не уверен, что попал в ноги, то печатаю
на листе бумаги и втыкаю туда компонент ногами - сразу видно
в какую дырку и насколько не попал :)


Я тоже так определяю (думаю, все так делают), удалось ли посадочное место или нет. Это также удобно для осмотра рисунка ПП после разводки: дорожки подправить, чипы переместить и т.д. и т.п.

executer писал(а):в протеусе в библиотеках есть


А в протеусе у него какое название? 3011 (как в каталоге промэлектроники или МЭК) или 3050 (как по приведённой Michael_K ссылке)?

P.S: Спасибо робофоруму за то, что он есть. Всегда оперативная и качественная помощь!
Аватара пользователя
Порфирий

Сообщения: 68
Зарегистрирован: 27 мар 2007, 07:42
Откуда: Екатеринбург
