Сообщение Lockdog » 07 сен 2009, 23:18

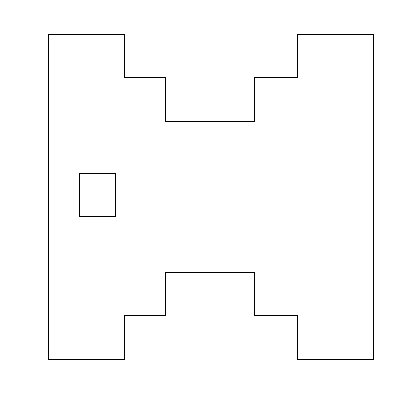

Мне нужно вырезать плату такого вида:


Пробовал вырезать мини-дрелью с отрезным кругом, получается криво( Может существуют какие-нибудь фрезы для мини друли или какие либо ещё способы?
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Резка печатной платы.

Сообщение yak-40 » 07 сен 2009, 23:19

Лобзиком, потом напильником :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Резка печатной платы.

Сообщение setar » 07 сен 2009, 23:28

лобзиком (электро) надпилы по граням ступенек, затем им же дорезаешь эти ступени
квадрат - сверлишь по углам, затем в центре за ввода пилы лобзика отверстие поболее ну и сначала типа квадрат с скругленными краями затем в полный квадрат дорезаешь
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Резка печатной платы.

Сообщение avr123.nm.ru » 07 сен 2009, 23:28

Чтобы ровно было нужно использовать шаблоны и кондукторы. В вашем случае прочто ровную металическую пластину желательно потверже. Вырезаете криво но с припуском, потом зажимаете ровно с пластиной в тисочки и напильничком, напильничком ... до идеала.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Резка печатной платы.

Сообщение nest » 07 сен 2009, 23:58

крючком из ножовочного полотна.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Резка печатной платы.

Сообщение Ворон » 08 сен 2009, 03:14

ну если не оспаривать опыт китайцев по производству дешевой и технологичной продукции, то сверлышком тонким отверстий по контуру..если чпу станок есть, то с минимальным перехлестом(наложением) площади отверстий, плата сама выпадет из заготовки... или сразу фрезеровать по контуру неторопливо.
Кстати размеры платы стоило бы привести на эскизе)
Ворон

Сообщения: 1052
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Резка печатной платы.

Сообщение contr » 08 сен 2009, 11:33

возможно не все знают, но ряд отверстий по краю гетенаксовой платы да и все остальные делаются штамповкой, а не на ЧПУ. Так не только китайцы, но и наши кой-чего массовое вырубали.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Резка печатной платы.

Сообщение avr123.nm.ru » 08 сен 2009, 11:40

УмнО !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Резка печатной платы.

Сообщение Lockdog » 08 сен 2009, 12:11

Ворон писал(а):ну если не оспаривать опыт китайцев по производству дешевой и технологичной продукции, то сверлышком тонким отверстий по контуру..если чпу станок есть, то с минимальным перехлестом(наложением) площади отверстий, плата сама выпадет из заготовки... или сразу фрезеровать по контуру неторопливо.
Кстати размеры платы стоило бы привести на эскизе)

А чем фрезеровать? Есть фрезы для мини дрели?))))

Размеры платы 75х75 мм. Квадрат слева - это не отврестие, там просто не должны дорожки проходить.
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Резка печатной платы.

Сообщение Myp » 08 сен 2009, 12:31

лобзик электрически и пилка по металлу
потом напильником до идеала

если совсем плохо, то мона в строймагазине купить ручной лобзик с пилкой по металлу и пилить, как в школе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Резка печатной платы.

Сообщение contr » 08 сен 2009, 20:01

Последний вариант мне больше нравится, особенно с ювелирной спиральной пилкой.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Резка печатной платы.

Сообщение Myp » 08 сен 2009, 20:52

ну это смотря какие масштабы
мож у него текстолит кусок формата А3 :D это умрёшь лобзиком его выпиливать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Резка печатной платы.

Сообщение yak-40 » 08 сен 2009, 21:28

Myp писал(а):мона в строймагазине купить ручной лобзик с пилкой по металлу и пилить

А что, ещё продаются ручные? Не видел, хотел давно купить. Иногда очень нужен.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Резка печатной платы.

Сообщение galex1981 » 08 сен 2009, 21:32

В нашей деревне в основном ручные лобзики и продаются ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Резка печатной платы.

Сообщение yak-40 » 08 сен 2009, 21:34

Во блин! надо тогда поискать :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

След.
