Печатные платы как диаграмма Вороного (для чпу)

Все что связано с изготовлением ПП

Печатные платы как диаграмма Вороного (для чпу)

Сообщение hudbrog » 01 ноя 2008, 17:28

Собственно, наткнулся тут на гениальную тему =) Прямо вот афигеть как порадовался.
Если кто думал о производстве печатных плат, само собой разумеется, у вас появлялись мысли о том, почему бы их не делать на ЧПУ. Но эти мысли быстро угасали, ибо проблем куча появлялась с тем, как это правильно делать. И тут в очередной раз отожгли ребята из MIT(фак, мне нравица это учебное заведение!!). Они предложили генерировать из печатной платы диаграмму Вороного, и на ЧПУ фрезере делать уже ее!
Как пример:
Вот печатная плата, сделанная химическим травлением:
А вот печатная плата, сделанная обычным образом на ЧПУ:
Ну, видно что не зачет.

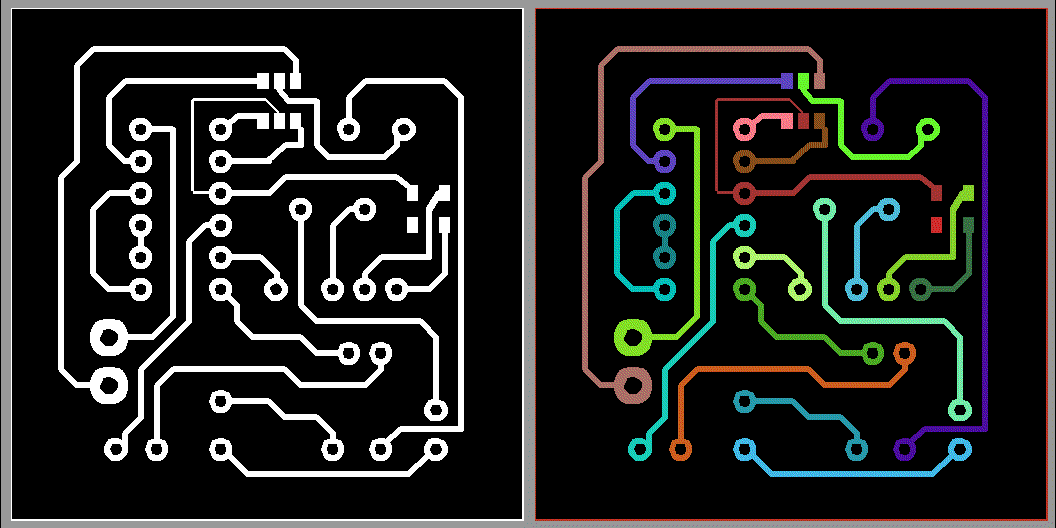

А вот печатная плата, сделанная как диаграмма Вороного на ЧПУ:
Вот оно, слияние искусства и науки. Прямо абстрактная картина ) А тем не менее - полный аналог этой самой платы. Приглядитесь повнимательней и поймете о чем я. Элегантно, блин.

Как пример развития этой темы каким-то дядькой:
Изначальная плата:
Диаграмма Вороного (блин, хоть на стену вешай):
И наложение, чтобы было понятнее:


Не, ну разве не гениально?! Я в шоке просто так...

Добавлено спустя 1 минуту 14 секунд:
Ну и ссылка на изначальную научную работу:
http://groups.csail.mit.edu/drl/wiki/im ... 3D_GPU.pdf
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Myp » 01 ноя 2008, 19:03

а проги нету случаем генерить такие картинки?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение hudbrog » 01 ноя 2008, 19:09

Хз... там где я нашел эту инфу - не было =(
Но в принципе - хорошая разминка для мозга такое написать.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Master » 03 ноя 2008, 10:34

Вот, может здесь порыца?
http://www.radiomaster.ru/cad/matlab/gl ... ndex12.php
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение avr123.nm.ru » 03 ноя 2008, 10:40

hudbrog писал(а):вот печатная плата, сделанная как диаграмма Вороного на ЧПУ:


Мне справа видится чувак в охриненных ботинках - подареных хелбоем - стоящий у фрезерного станка который левее и упершийся башкой во врезерную головку станка. И деталь посредине такая высОООООООООкая. :lol: :Yahoo!: :good:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Master » 03 ноя 2008, 10:50

avr, а что здесь видишь? :ROFL:
http://www.krugosvet.ru/articles/61/100 ... 13039g.htm
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Badass » 22 авг 2010, 12:10

Сорри за некрофилию, увидев картинку, вдохновился и написал прогу.. вот результат (5 мб. почему то в маленькой превьюшке видео едет вправо-вниз, наверное глюк мозиллы, так что кликайте на ней):
Вложения
Badass

Сообщения: 1
Зарегистрирован: 22 авг 2010, 12:05

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение -= Александр =- » 17 сен 2010, 12:08

Круто! Если сделаешь чтоб она еще и герберы поедала и траекторию фрезы выдавала - вот это будет мега-респект!
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Master » 17 сен 2010, 12:32

Ну ээээ, как бы уже есть.
forum81/topic7197.html

Добавлено спустя 47 секунд:
А вообще, Badass, мега респект за такой хак. Никогда бы не додумался.
Поделитесь алгоритмом?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Michael_K » 17 сен 2010, 12:43

Ну алгоритм-то очевиден...

Только вот непонятно, почему просто плату не фрезеровать - от каких именно проблем избавляет это извращение? :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Виталий » 17 сен 2010, 14:08

Сокращает в 2 раза путь инструмента
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Ворон » 17 сен 2010, 15:08

и уменьшает сопротивление дорожек)и увеличивает их теплоотдачу(часто критично))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Michael_K » 17 сен 2010, 15:27

Когда критично, тогда и дороги рисуют соответствующей толщины - какие проблемы-то?
Технология явно "штучная", поэтому сокращение пути инструмента вряд ли кого волнует...
В общем, по-моему, ненужный изврат.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Печатные платы как диаграмма Вороного (для чпу)

Сообщение Сергей » 17 сен 2010, 16:07

Плохая сторона такой платы - будут индуцироваться токи в проводниках, они как антенны будут. Для простых схем, на небольших частотах и не критичных к переходным процессам, такой вариант пойдет. Для серьезных схем - это не нужно.
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей
