**Сергей** » 27 окт 2008, 15:08

Народ, нужен диод 1N4002 в SMD исполнении, как он будет называца тогда?

**EdGull** » 27 окт 2008, 15:14

LL4002

**Mazayac** » 27 окт 2008, 15:18

Сергей писал(а):Народ, нужен диод 1N4002 в SMD исполнении, как он будет называца тогда?

Аналоги: SM4001...SM4007, GL34A...GL34M

**Сергей** » 27 окт 2008, 15:20

Спасибо. Жаль тока этого нет в моих магазинах, смотрел в МегаЭлектронике, Микронике, ЧипДипе. Может есть типа аналога или по параметрам близкий в смд исполнении?
Да корпус впринципе не важен, нада чтоб близко к 0805 был, как и все остальные компоненты на плате

**Mazayac** » 27 окт 2008, 15:22

Аналоги см. выше

Плюс еще годятся PRLL5817; PRLL5818; PRLL5819
Совсем мало места займет BAV70 запараллеленный.

**Сергей** » 27 окт 2008, 15:34

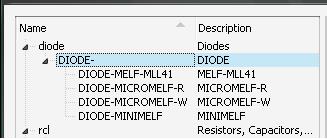

Вот спасибо, подходит SM4002, корпус MELF. Только вот в Eagle есть несколько MELF, какой именно?

**Mazayac** » 27 окт 2008, 15:38

Смотрим на размеры посадочного места. SM4002 - 5мм в длину, 2.5мм диаметром.
Наверное это будет обычный MELF, не мини и не микро.

**Сергей** » 27 окт 2008, 16:23

Хотя действительно BAV70 будет удобнее, потомучто все остальные корпуса большие.

Добавлено спустя 25 минут 29 секунд:

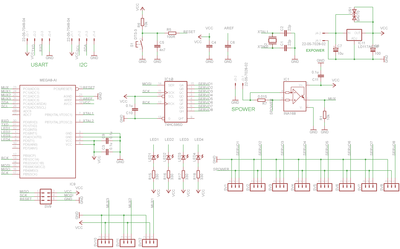

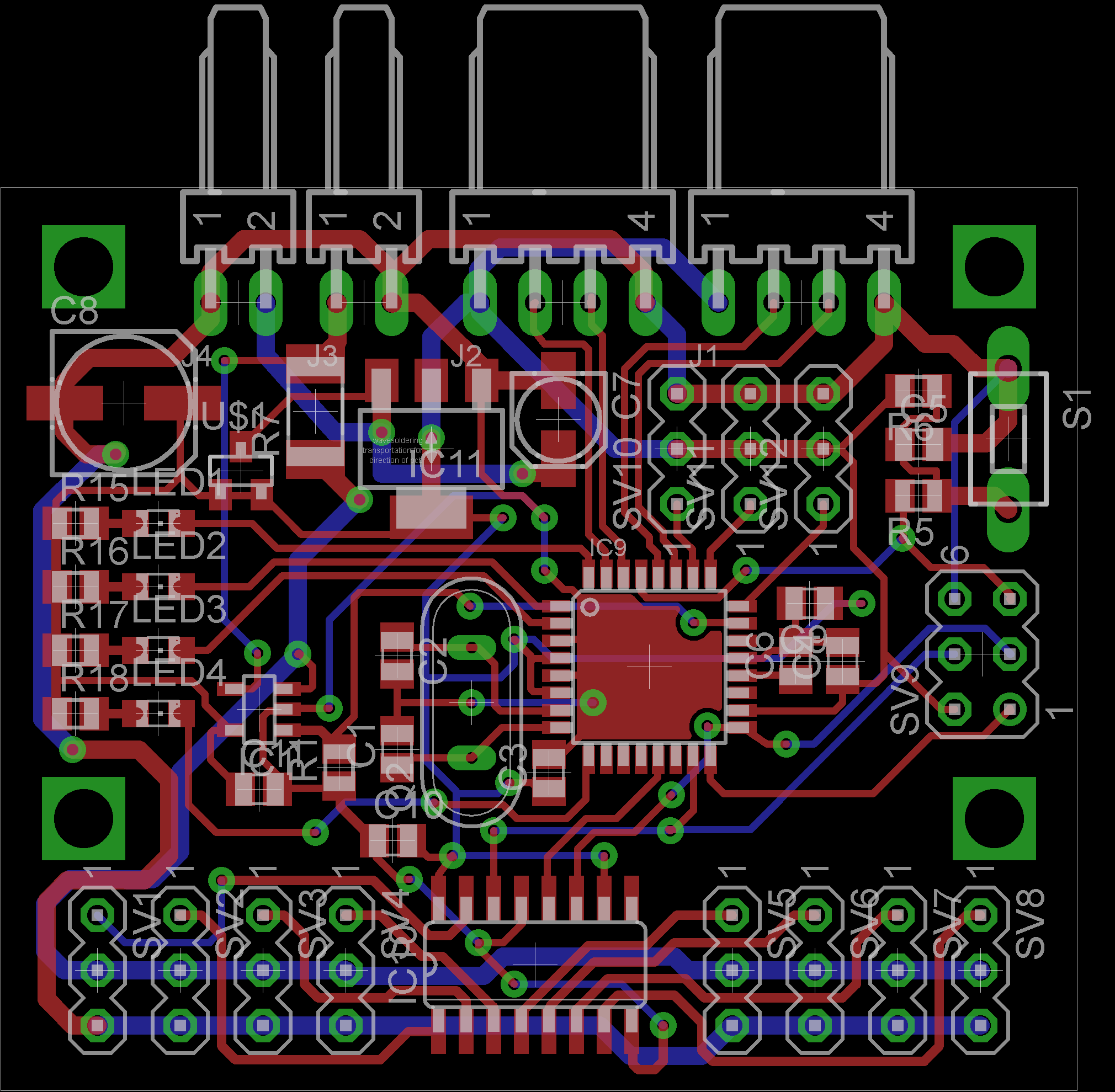

Вот последняя, надеюсь, версия платы

**Сергей** » 27 окт 2008, 21:34

Отправил в резонит, жду прайс на конечную версию платы.

**Сергей** » 29 окт 2008, 19:12

На срочное производство уйдет 1850р примерно за 10 плат, за не срочное чото не сказали

Ну ладно, зато сказали заполнить бланк который нужно будет им отправить, помогите заполнить

**blindman** » 29 окт 2008, 19:27

Я никогда его не заполняю. Просто отправляю email с герберами, и прямо в письме пишу: примите заказ на срочное производство плат. В файле таком-то медь сверху, в таком-то снизу, там шелкография, там маски и т.д. Фольга 18 ( или 35) мкм. количество такое-то. Вот и все.

Когда готовы платы - списываюсь или созваниваюсь с отделом доставки, говорю куда и как слать.

**Сергей** » 29 окт 2008, 19:34

Ок, попробую им так отправить.

**-= Александр =-** » 29 окт 2008, 23:37

А я заметил что с бланком заказа обрабатывают в тот-же день, а без него - только на следующий... :wink:

Я их там седня замучил - 4 раза пересылали туда-сюда, никак они понять не могли чего я хочу, а виной всему разные версии пикада. Слава богу я с него на игл перешел, только вот старые проекты еще тянутся...

**blindman** » 29 окт 2008, 23:50

-= Александр =- писал(а):А я заметил что с бланком заказа обрабатывают в тот-же день, а без него - только на следующий.

Ни разу не было. Присылают имэйл, что плата запущена в производство (или, если есть проблемы, звонят) в течение нескольких часов после отправки заказа.

**-= Александр =-** » 29 окт 2008, 23:52

Круто! А у нас иногда и через день только запускают. Видимо если им по-одной плате скармливать за раз - проходит быстрей. Мы-то пачками обычно заказываем...

Добавлено спустя 47 секунд:
Кстати, они за наличку работают? Или только через банк?
