на плотере или на чпу с фломастером платы рисовать эт кул. из этой же серии есть вариант с режущим плоттером и самоклейкой. мы так антены делали - лутом лень (большие площади заливки, "допиливать" фломастером много), ждать несколько дней пока заказ сделают тоскливо. а так файлик взял, к рекламщикам отнёс и почти сразу забрал лист с самоклейкой. дома наклеил, лишнее убрал и травить.

А каких дорожек с самоклейкой удавалось добиться?

на вскидку, можно примерно 1-2мм, но не проверял. нам антены нужно было делать, там на рефлекторе всё минимум сантиметровое было. +такое можно применять, если нужно какие нехитрые рисунки нанести (по сути одноразовый трафарет).

Вопрос по схемотехнике можно? как это место будет выглядеть на ПП? Что это за стрелка?

переменный резистор
http://www.wikiznanie.ru/ru-wz/index.php/Резистор

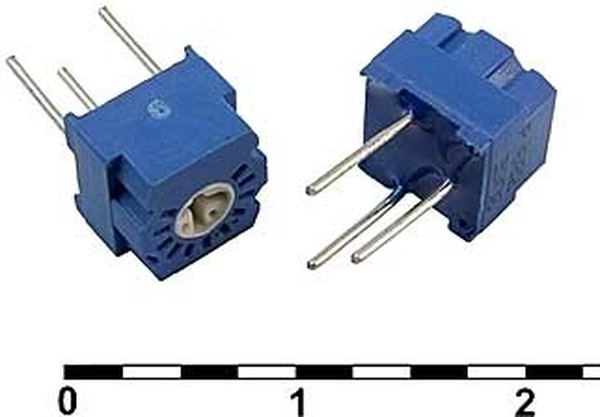

Это подстроечный переменный резистор. Стрелка это средняя нога

Спасибо, буду знать.

Весь секрет - легкая оборотистая бормашинка.

пфф...я всегда сверлил сверлом 0.6 или 1 мм и 12вольтовым макитовским шуруповёртом, а если шуруповёрта не было-500 ваттной макитовской дрелью, и ничо у меня не ломалось ...

Добавлено спустя 1 минуту 11 секунд:

текстолит двухсторонний,плата-односторонняя,я не псих),вторая сторона не стравилась,думаю что делать-как вариант наждачкой и насыпать на него железа ,кисточкой водить.

заклей скотчем нужную часть, и дальше травится

текстолит двухсторонний,плата-односторонняя,я не псих),вторая сторона не стравилась,думаю что делать-как вариант наждачкой и насыпать на него железа ,кисточкой водить.

Сильно нагреть и содрать. Только греть быстро, чтобы рабочую сторону не покоцать.

Если боязно - то травить.
Скотчем, я думаю оч плохо будет - подтечет и протравит. Лаком для ногтей, или цапоном. или еще чем-нить таким.

можно отслоить со слоем текстолита. ножен аккуратно на углу подцепляешь и отдираешь
