Rolex
Я например делаю все просто если плата планируется в DIP компонентах то дорожки обычно делаю 0,8-1,0 мм если это будет SMD (поверхностный монтаж) тогда 0,6-0,4 в центрах каждого "пятака" оставляю точку после травления очень удобно центровать сварло и оно никуда не съедет если плата простая и нет заморочек, то в Sprint Layout если с заморочками то в Eagle если требуется сделать копию (фотка, скан с журнал и тд и т.п) то тот же Sprint Layout там есть на мой взгляд очень хорошая возможность рисования по подложке, т.е отсканировал например плату с какого нить журнала поставил фоном обрисовал и вуаля Потом в зависомости от сложности платы делаю ее если она простая с помощью ЛУТ или если плата сложная много деталей и все планарки то фоторезистивным методом. Вообщем если заинтересовал то почитай вот тут http://www.radiokot.ru/lab/hardwork/ есть статьи и по первому и по второму способу изготовления да и не только о нем так же есть интересная статья о пайке SMD.

А никто почему-то и не вспоминает(а могет не знает) про ПОЗИТИВ 20.В комнате или на балконе тесновато ,но если есть какойнить закуток,самое то!Кому интересно ,поделюсь опытом.

Да, расскажите основные моменты или укажите где почитать.

да ёмае неужели так сложно? на журнале который блястит и с плотной бумаги на старом принтере lexmark320 отдача катриджа по полной ......результ супер.ваще круто идёт с каталога от dremel под воду сунул через 10 минут бумага сама сошла даже натирать не надо 0.4 дороги как два пальца ...

Добавлено спустя 16 минут 14 секунд:
утюгом полторы минуты через лист бумаги чтобы не прилип и не съехал
остыло пару минут и под воду, размокло ,что не всплыло потёр и усе ок .не умею сюда фотки кинуть но результат супер .под smd непробовал но двух сторонки без проблем хоть завод открывай.полчаса и плата готова.

Некропостер я, но всё же...
Понадобилось мне срочно сделать несложную плату.

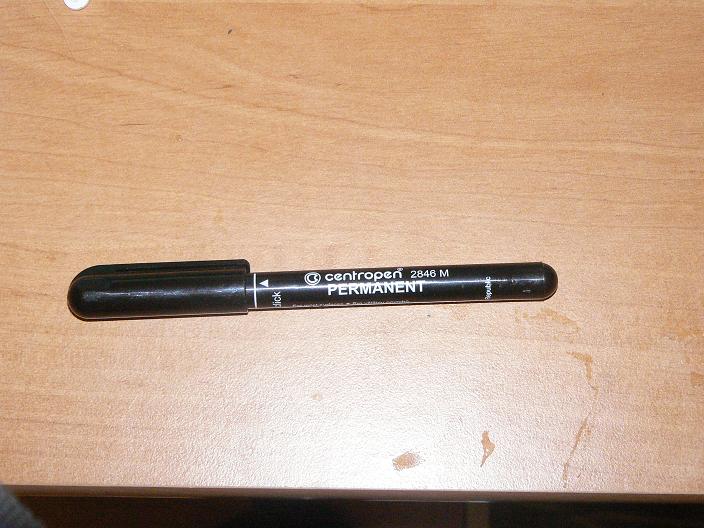

Сейчас в продаже есть перманентные маркеры (ими на дисках пишут).

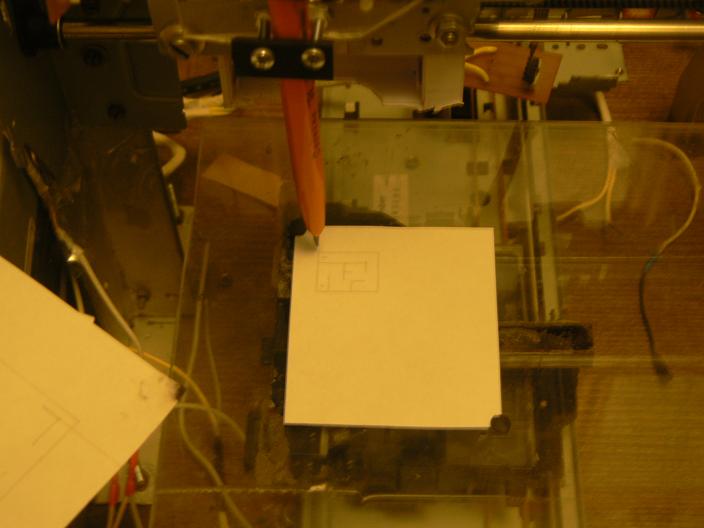

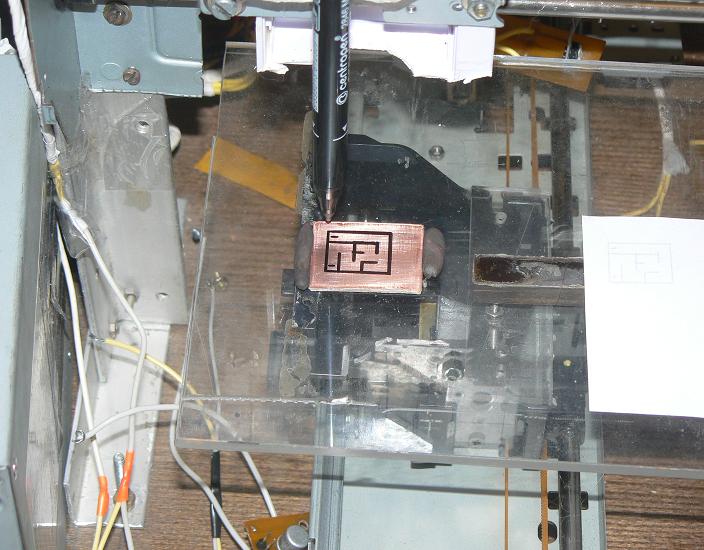

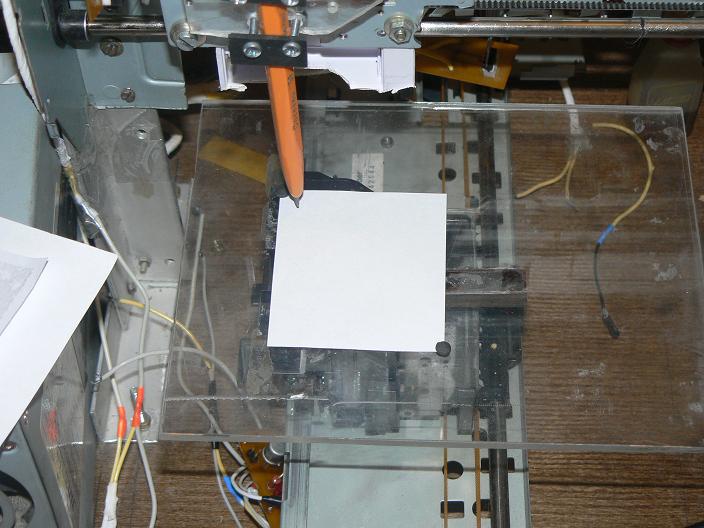

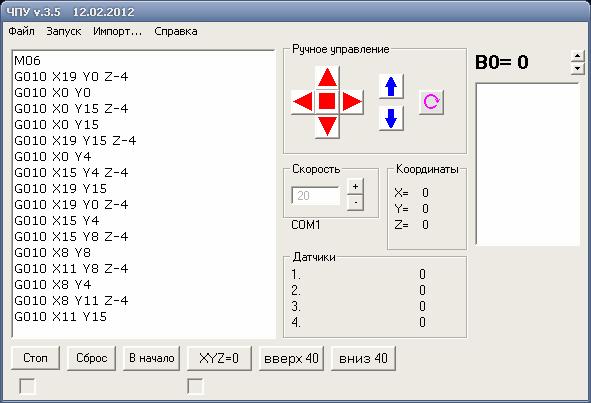

Достал с полки самодельный плоттер...

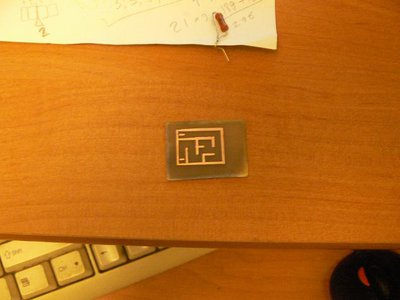

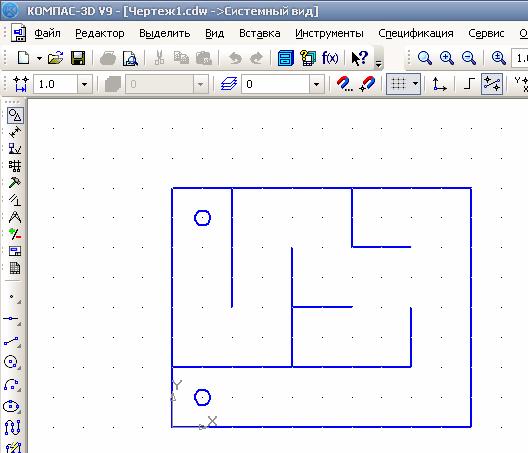

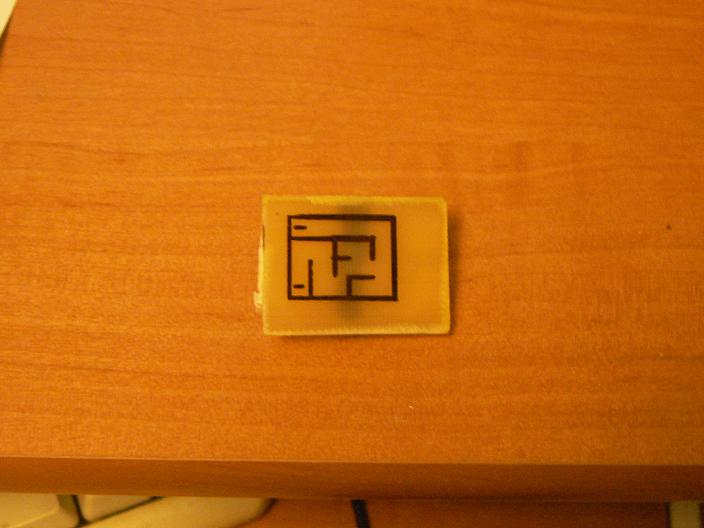

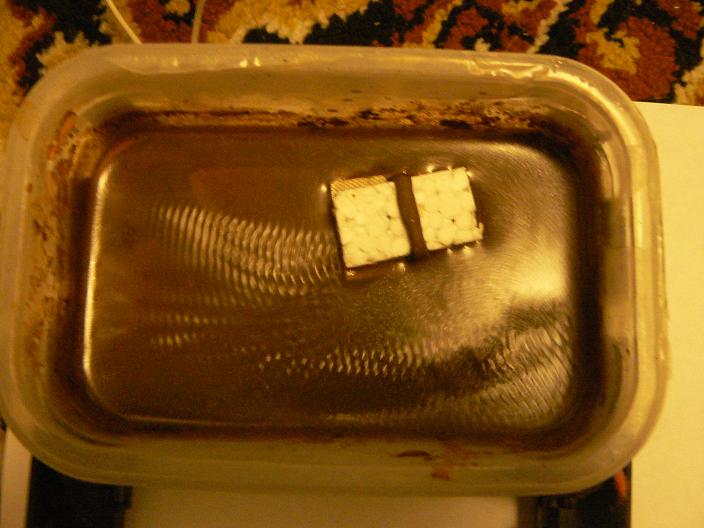

(Фотки с тестовым образцом)

Такие бы чернила да в струйный принтер...

ИМХО, такое можно было и от руки по линейке нарисовать. Но задумка интересная. Где-то у меня был плоттер перьевой - надо попробовать.

Так это только для примера было сделано
Необходимая плата здесь не рассматривается.

съезжу ка я в булушную на машине

rig писал(а):съезжу ка я в булушную на машине

Это щас об чём?

это как гвозди микроскопом забивать

В смысле платы на плоттере? А по моему, очень даже ничего))). МОжно и микроскопом, если он тяжёлый. Всё никак не доберусь на другой конец города за плоттером(((.

не у еслиб у меня такая штука была яб тоже обленился на технологию, завидно канеш от того и дерзю.
жду ШД драйвер и БП с китая, двух летний замысел надо добивать

Аааа))). Да просто у меня уже пару лет без дела лежит перьевой плоттер Houston Instruments. Вот и думаю припахать его)))

Скажите, ктонить использовал такой дивайс для сверления плат http://batonich.com/product_10303.html
