О _разведении_ плат

Все что связано с изготовлением ПП

О _разведении_ плат

Сообщение Strijar » 30 ноя 2007, 23:23

Народ, дайте материалов на почитать о принципах именно разведения. Наверняка ведь есть какие-то принципы как распологать детали, как прокладывать дорожки. Знаю, что есть софт с авто-разведением, не предлагайте. На компе пока доступен только ручной режим.
Аватара пользователя
Strijar

Сообщения: 664
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, C++, Python, Lua, VHDL, Verilog, Forth
ФИО: Олег Белоусов

Re: О _разведении_ плат

Сообщение KMS » 01 дек 2007, 12:12

KMS

Сообщения: 9
Зарегистрирован: 07 мар 2007, 12:51
Откуда: Казахстан

Re: О _разведении_ плат

Сообщение Digit » 01 дек 2007, 14:08

Strijar, вроде на форуме проскакивали темы про разводку плат, причем иненно в ключе теории правильного разведения, но я с налету не нашел... Попробуй сам.
Топики нашего форума, которые чуток касаются темы:
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: О _разведении_ плат

Сообщение avr123.nm.ru » 01 дек 2007, 16:06

Strijar писал(а):Наверняка ведь есть какие-то принципы как распологать детали, как прокладывать дорожки.


и наверняка они изложены в книгах и в статьях.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: О _разведении_ плат

Сообщение Strijar » 02 дек 2007, 00:24

avr123.nm.ru писал(а):и наверняка они изложены в книгах и в статьях.


И в "курс" то не послать, да?

Добавлено спустя 11 минут 30 секунд:
KMS писал(а):Вот кое что http://electronix.ru/forum/index.php?sh ... =38425&hl=


Спасибо, кое-что подчерпнул. Но там в основном по ЭМС, а мне бы для начала именно по топологии.
Аватара пользователя
Strijar

Сообщения: 664
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, C++, Python, Lua, VHDL, Verilog, Forth
ФИО: Олег Белоусов

Re: О _разведении_ плат

Сообщение Кирилл » 24 май 2008, 10:43

развожу счас плату для 16ой меги в tqfp корпусе и получилось так что могу под мегой сделать большую площадку с землей. Это хорошо или плохо? Или меге пофигу?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: О _разведении_ плат

Сообщение rig » 24 май 2008, 12:25

насколько я понял важно не сколько земли а как она организована
цифровая/аналоговая
силовая/
чистая/грязная
и т д.
вот нашел
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: О _разведении_ плат

Сообщение steel_monkey » 25 май 2008, 12:42

Сначала надо узнать, чем они питаются, и где живут :D
А по теме http://elart.narod.ru/
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: О _разведении_ плат

Сообщение -= Александр =- » 25 май 2008, 14:27

вот несколько советов:
1)Избегать замкнутых контуров земли и питания
2)Разводить питание деревом или вообще из одной точки независимыми дорожками к каждому мошному компоненту.
3)Ставить у каждой микросхемы на каждый ее вход питания кондер 0.1 мкФ как можно ближе к ногам.
4)Не вести сигнальные дорожки параллельно силовым. Вообще избегать длинных параллельных лорожек.
Позже буду дома - книжку выложу по этой теме...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: О _разведении_ плат

Сообщение Кирилл » 25 май 2008, 15:09

Спасибо за советы и ссылки, книжку было бы интересно почитать :)

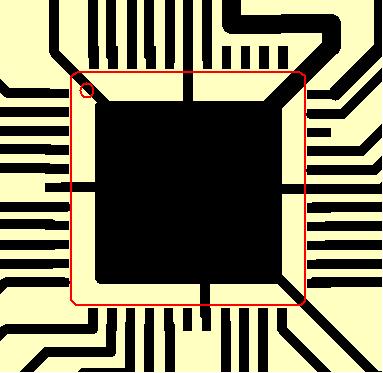

Но на данном этапе у меня вот что получается. Хорошо это или плохо?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: О _разведении_ плат

Сообщение EdGull » 25 май 2008, 16:51

нельзя землю скозняком через МК пропускать!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: О _разведении_ плат

Сообщение Кирилл » 25 май 2008, 17:05

Вот это мне и надо было услышать. Спасибо :)
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: О _разведении_ плат

Сообщение EdGull » 25 май 2008, 17:16

мало того, очень желательно взять из одной точки питалово и подвести к ногам питаниям МК.
естественно от этих отводов нельзя больше ничего другого питать
ну и конечно на пути следования питания и как можно ближе к ногам поставить по 0.1мкф.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: О _разведении_ плат

Сообщение RoboTok » 26 май 2008, 19:13

Я конечно не пускал сквозные токи через МК, но под МК заливаю землю всегда.
Т.к. под выводами АЦП МК желательно разводить землю.
С обратной стороны тоже заливаю землю на месте выводов АЦП.
А питание МК идёт древовидное от одной точки, правда от этих отводом запитываю подтягивающие резисторы, но они все больше 4кОм все.

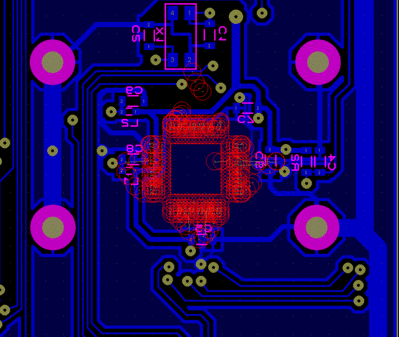

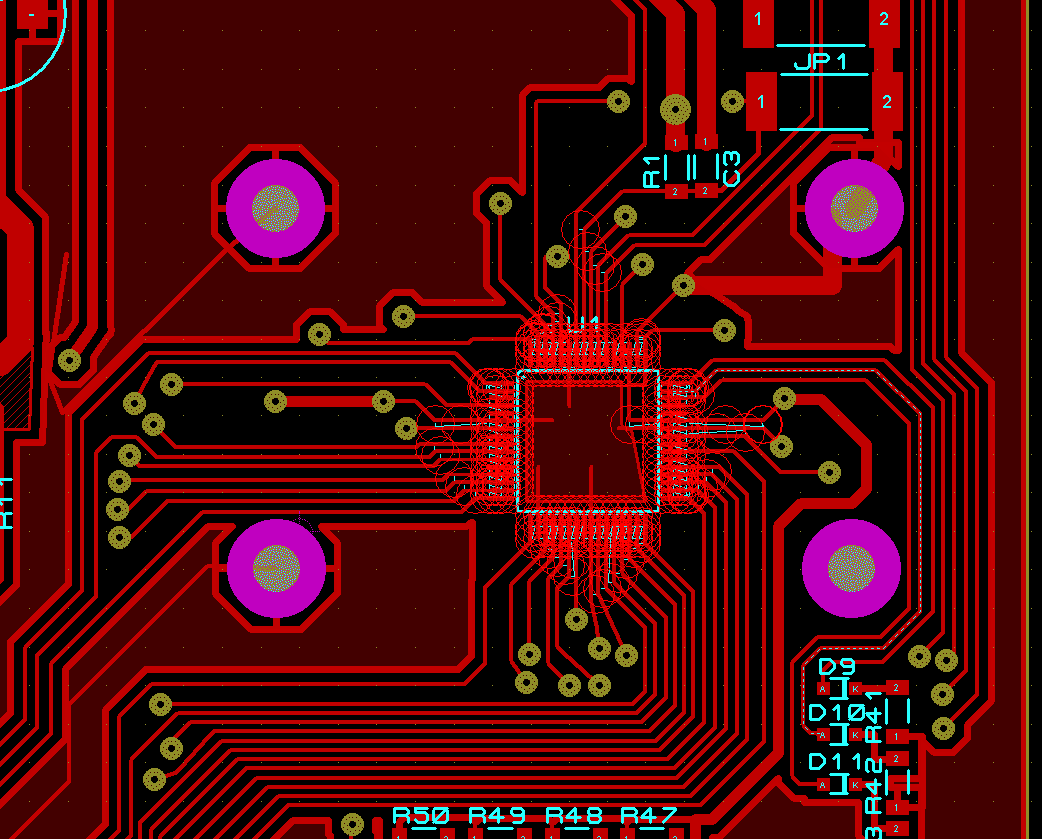

Вот фотки разных сторон разводки.
Вложения
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP
