Изготовление ПП (УФ-лампы + сканнер)

Все что связано с изготовлением ПП

Изготовление ПП (УФ-лампы + сканнер)

Сообщение gosu » 21 май 2006, 00:26

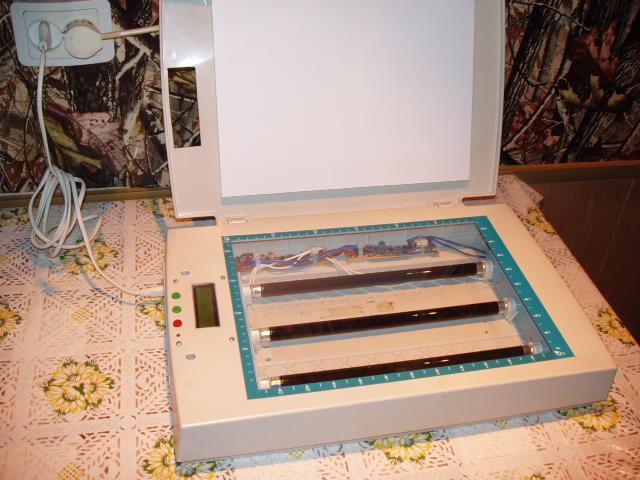

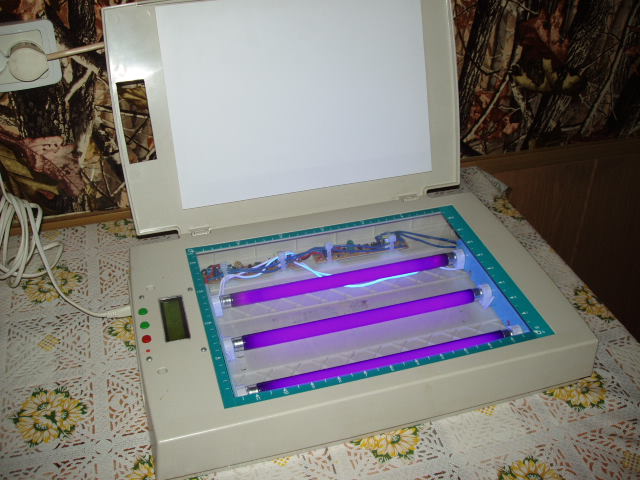

Зашёл как-то в гости старый сканер ... вот что стало
Вложения
gosu

Сообщения: 56
Зарегистрирован: 17 янв 2006, 10:16
Откуда: Москва

Сообщение -= Александр =- » 21 май 2006, 02:10

Слушай, а где такие лампы взял? Какая мощность и сколько времени надо светить? Я щас думаю такой аппарат сделать...  :roll:
А то я советской ртутной лампой свечу, а она большая и убогая...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение gosu » 21 май 2006, 13:04

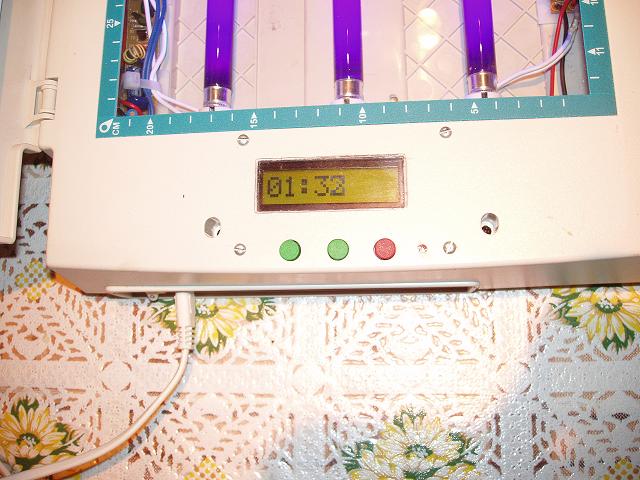

Я их покупал на строительном рынке где торгуют электротоварами. Мощнолсть 8 ватт использована арматура от светильников продающихся по 140 рублей. время засветки подбирается эксперементально к меня получилось 2минуты 20 секунд.(потом поставил таймер самодельный который помнит последнее введённое время.
gosu

Сообщения: 56
Зарегистрирован: 17 янв 2006, 10:16
Откуда: Москва

Сообщение descent » 09 июн 2007, 10:09

а каким фоторезистом пользуешься?
для засветки POSITIV 20 эти лампы покатят?
descent

Сообщения: 13
Зарегистрирован: 10 фев 2007, 18:55
Откуда: Ukraine

Сообщение avr123.nm.ru » 09 июн 2007, 13:49

Похоже на бытовой солярий формата А4  - филипс не дорогие - и загар и дело.  И ламы как запчасти к ним.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение gosu » 10 июн 2007, 00:53

Именно его и засвечиваю. Тока щас 5 ламп.
gosu

Сообщения: 56
Зарегистрирован: 17 янв 2006, 10:16
Откуда: Москва

Сообщение Кавитационная эрозия » 10 июн 2007, 18:24

Автору респект!
Использовтаь корпус из-под сканера прикольно, крышка корпуса обспечивает очень плотное прижатие шаблона к пп, из такой конструкции можно доработать и для двухстороннего экспонирования пп ;)
Кстате я уже воплотил по образу и подобию, правда LCD индикатор еще не поставил :)
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение descent » 10 июн 2007, 22:58

gosu писал(а):Именно его и засвечиваю. Тока щас 5 ламп.

хорошо!!! пойдем искать лампы..
descent

Сообщения: 13
Зарегистрирован: 10 фев 2007, 18:55
Откуда: Ukraine

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение 40inD » 05 авг 2008, 21:21

Запостите плиз схему подключения и питания ламп
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение gosu » 06 авг 2008, 05:35

ну схемы так таковой нету, а использовал фурнитуру от таких светильников включив их все паралельно. всмысле купил 5 таких светильников и использовал ихние платы и разъмы.
gosu

Сообщения: 56
Зарегистрирован: 17 янв 2006, 10:16
Откуда: Москва

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение -= Александр =- » 06 авг 2008, 12:31

Можно также собрать электронный балласт на IR2153 - схема в даташите есть...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение MiBBiM » 08 авг 2008, 17:45

Простите, а как этим делать ПП? :oops:
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение -= Александр =- » 08 авг 2008, 18:56

Это называется фото-способ. На текстолит наносится фоточувствительный лак. На него через трафарет светят УФ-светом, потом проявляют (обычно в NaOH) - и все засвеченные участки смываются. А потом - травят в любом доступном растворе.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение sandro » 08 авг 2008, 22:12

можно не только NAOH использовать.Я вот например КОН кладу 7г на 1литр фильтрованой воды----результат-----100% как с NAOH .Шаблон печатаю на прозрачной лавсановой пленке LOMOND 0705411 обыкновенным лазерником,засветка 5-7 мин,зависит от плотности рисунка с расстояния20 см.Да и самое главное в этом процессе--------УФ лампа! У меня например образца СССР ЛУФ80.Поспрашивайте у знакомывх рекламщиков(если таковые имеются),раньше они использовали эти лампы для засветки трафаретов для шелкографии.Ну а ежели есть нормальная мастерская то с успехом можно прикрутить для засветки лампу типа ДРЛ-250 с разбитой наружной колбой.Предупреждаю сразу---кто будет поторять ДРЛку надевайте .темные очки !Много УФ тип А !Можно глаза повредить.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: Изготовление ПП (УФ-лампы + сканнер)

Сообщение semyonov » 09 авг 2008, 00:50

Я свечу вообще обычной лампой 300 ваттной, 20 мин, 25см, потом в сильно разбавленный крот.
Печатаю струйником на обычной бумаге, потом пшикаю transparent'ом.
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим
