Применение ламинаторов для ЛУТ и фоторезиста

Все что связано с изготовлением ПП

Применение ламинаторов для ЛУТ и фоторезиста

Сообщение -= Александр =- » 23 янв 2014, 18:48

Тема про принтеры есть, надо бы и про ламинаторы статистику набрать.
Отписываемся какой модели ламинатор, какие настройки и главное для КАКОЙ ТЕХНОЛОГИИ вы его используете.

Начну я:
ламинатор PRO MS-A4
Немного подрегулирован термостат, чтобы достигать температуры 180-200 градусов. Говорят хорошо еще убрать холодные валы, но я пока не пробовал.
Использую для ЛУТ, 2 мм спокойно пролезает. Плату гоняю 10-15 раз, шаблон сразу на обе стороны.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 24 янв 2014, 16:37

Я лично отказался от ламинатора, он сдвигает и вытягивает бумагу (которую я использую), сложно совместить когда нужно двустороннюю плату делать.
Я купил вафельницу за 1000р Maxwell MW-1571
и терморизину 5мм толщиной http://www.penta-junior.ru/plate-silicone.htm (кусок обошёлся в 1000р )
закрепил резину поверх вафельницы (пришлось сделать новые ножки высотой 1см чтобы совместить верхнюю и нижнюю части).
Вафельница имеет встроенный терморегулятор, но из за того что термо резина всё же имеет довольно низкую теплопроводность нужно выставлять температу с запасом, нужно один раз отрегулировать термопарой до 180 грудусов и больше не трогать. Для большей надёжности, я купил отдельный термодатчик
TM-902C на ebay

В качестве бумаги использую подложку от самоклеящихся обой (к ней даже суперклей не прилипает, рулон стоит 300р), переходит идеально и без мучений с водой.

Травлю в кухонном контейнере из под сухих смесей http://www.ikea.com/ru/ru/catalog/products/80066723/ (100р), такие есть в ИЕКА и других магазинах.
Чтобы травилось быстрее использую компрессор от аквариума с распылителем воздуха (500р (немецкий)) (продаётся в зоо магазинах где есть рыбы).
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 28 янв 2014, 13:11

Вот что получается моим способом.
В левом нижнем углу DRV8835 шаг ножек 0.5мм
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 01 фев 2014, 23:48

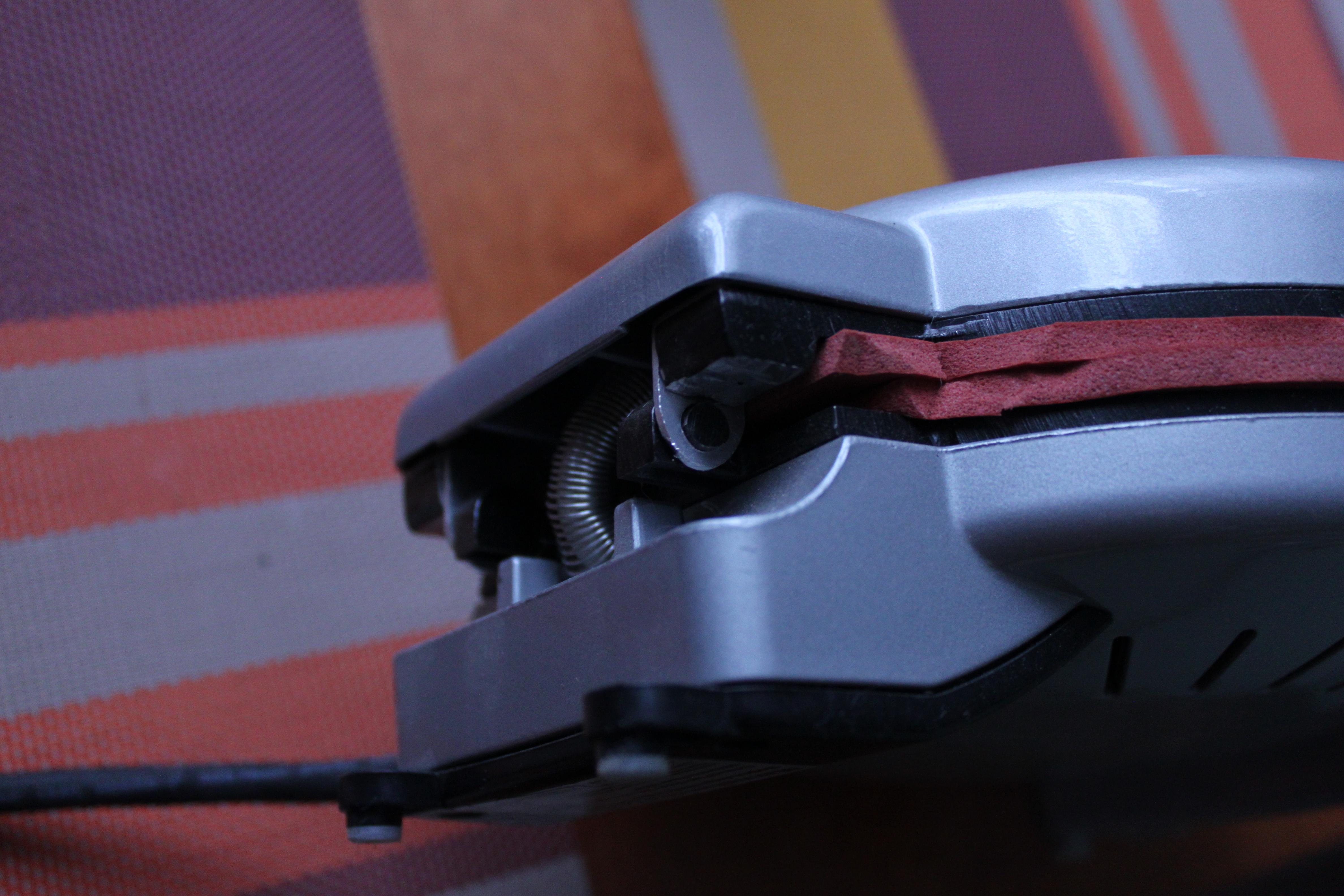

Ещё несколько фото агрегата и процесса.
Последний раз редактировалось linvinus 17 май 2016, 20:01, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 03 фев 2014, 20:25

R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение kyc0k » 06 фев 2014, 17:27

Использую FGK-120 для фоторезиста, а раньше использовал этот же ламинатор для метода ЛУТ.
Когда делал платы ЛУТом, то прогревал ламинатор до его максимальной возможности в 160 градусов и прогонял через него стеклотекстолит с шаблоном 1 раз. В целом получалось не плохо, но ввиду освоения метода фоторезиста, то от ЛУТа пришлось отказаться.
При изготовление плат методом фоторезиста прогоняю плату на "холодном" ламинаторе 3 раза, а точнее делаю так - т.к. изначально ламинатор не имеет кнопки выключения нагрева валов, то как только ламинатор включился, то сразу прогоняю через него заготовку. К третьему заходу ламинатор уже прогрет на вскидку думаю градусов на 50-60. Фоторезист(ПФ-ВЩ 50) прилипает отлично.
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 17 май 2016, 18:59

всем интересующимся советую обратить внимание на вот такой подход
http://radiokot.ru/forum/viewtopic.php? ... 86229ad773
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Применение ламинаторов для ЛУТ и фоторезиста

Сообщение linvinus » 16 окт 2016, 23:09

О том как делают платы на производстве, очень познавательно https://habrahabr.ru/company/madrobots/blog/214153/
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
