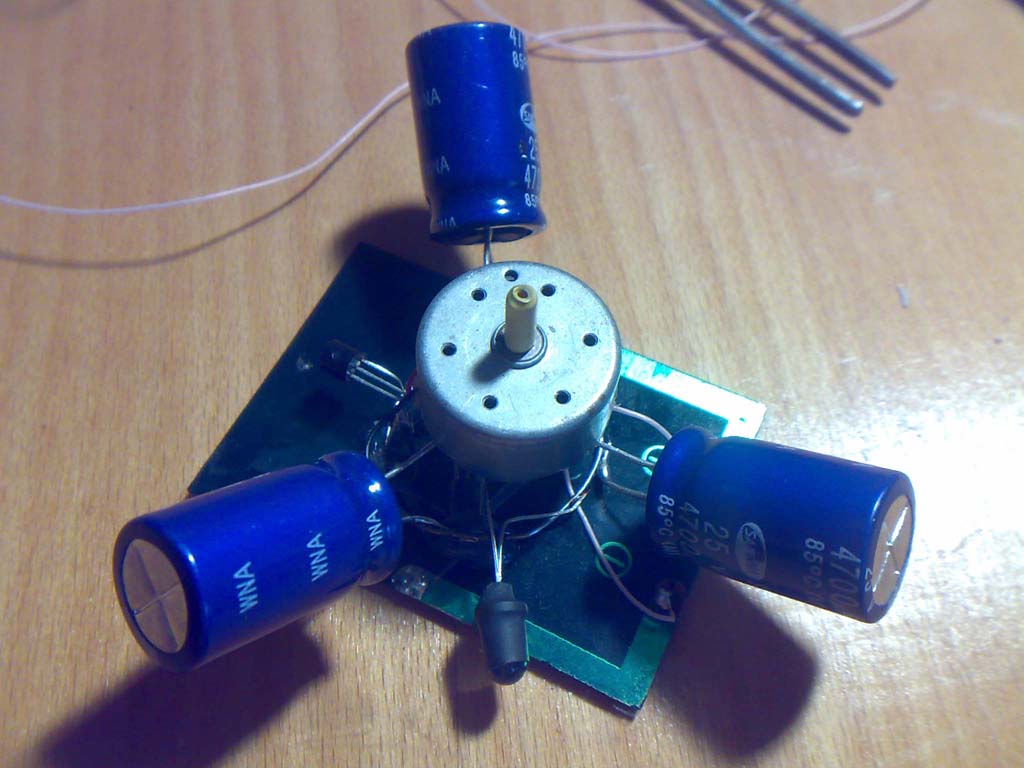

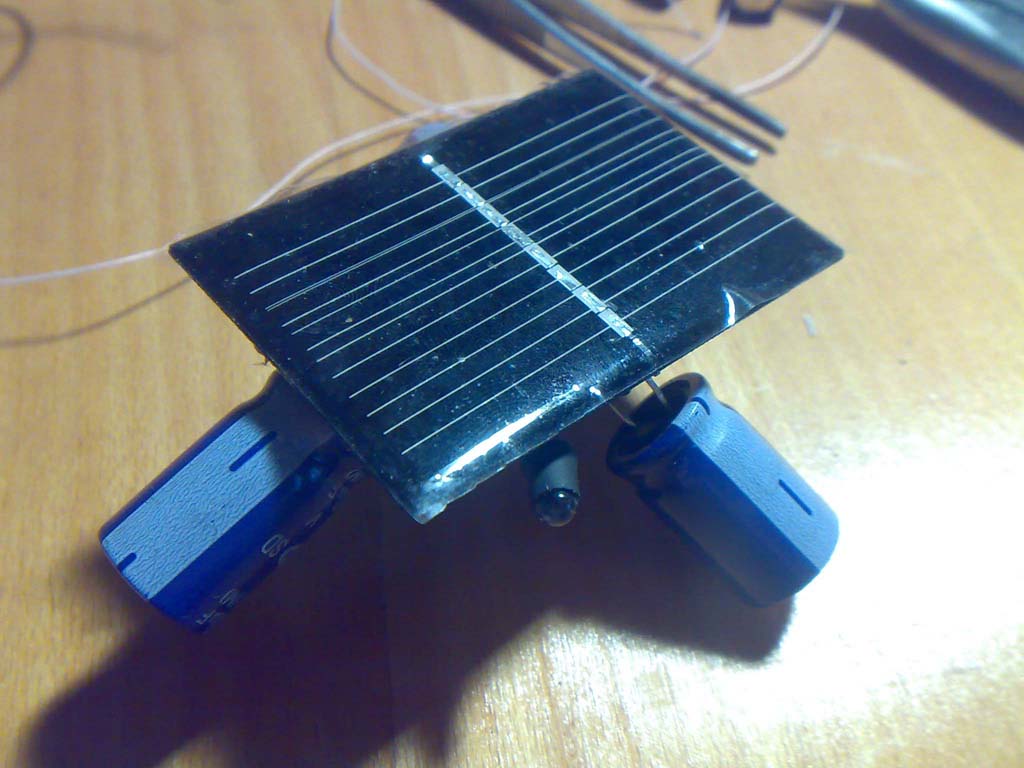

Вот сделал первого, мотолчик с плеера, взял на рынке вроде такойже бу так с ним отказался работать в импульсном режиме, солнечная батарея YH65*45-8A/B80-M http://www.kosmodrom.com.ua/table.php?name=solarmodul&page=0, видео прилагается.

А зачем на светодиоде термоусадка?

Да просто, от скуки.

Вот я смотрел на таких "круглых", и до сих пор не понимаю, в чём их прикол - куда они едут? Ведь просто же катятся куда придётся - укатится в тень, и всё, приехал... Но всёравно прикольна А батарейка да, шыкарная, раз так быстро такую кучу таких кандёров наполняет. За 90р вовсе не дорого (на мой взгляд). Заказывал с интернету, или рядом у тебя там где-то продаётся?
Кстати, по какой схеме мутил?

И это... фотки поуменьшь раза в 2-3 - ни к чему такой гигантизм.

Добавлено спустя 1 час 39 минут 13 секунд:

Я часа полтора назад писал(а):И это... фотки поуменьшь раза в 2-3 - ни к чему такой гигантизм.

Спасиб за понимание

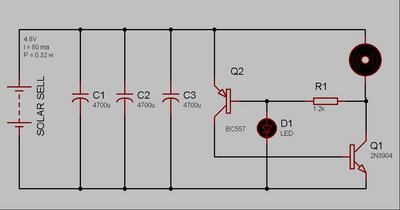

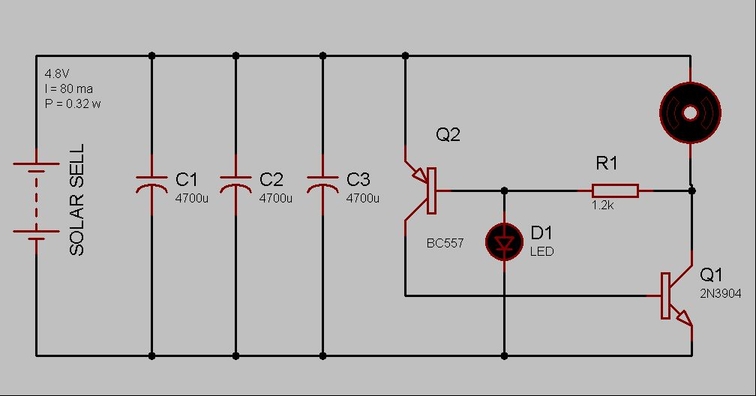

Батареи через инет заказывал, одни с поликристаламми другие с монокристаламми, с последними лучше. А схема стандарт на каждом шагу в инете, но я все же нарисую конкретно для этого, резистор не подбирал, при прямых солнечных лучах моторчик крутится без остановок.

И фотки уменьшил )

Ну схема-то да, довольно таки массовая. Но всякий раз можно встретить в ней что-то новое - в данном случае светодиод. Он что, простой - не мигающий? По ролику видать, что он просто горит... нипанятна.
И транзистор BC557 - аналог 2N3906? или что-то другое? Просто почти всегда там маячит именно 2N3906.

Ура!!! В нашем "полку" прибыло!!! Отличный аппарат!!!

MegaBIZON писал(а):Вот я смотрел на таких "круглых", и до сих пор не понимаю, в чём их прикол - куда они едут?...

[Гы!] В данной конструкции реализован принцип блуждания. Бот, накренившись, опирается на ножку движка и на два, из трех, кондера. Эти два определяются каждый цикл случайным образом. Какая пара кондеров быстрее наполнится током от батарейки - в ту сторону бот и накренится - шмяк. Ну, а дернется поперек линии крена. Как-то так он ищет пищу!.. [/гы!]

MegaBIZON писал(а):Он что, простой - не мигающий? По ролику видать, что он просто горит... нипанятна.

Простой , а ролик снимал специально с таким ракурсом чтобы было видно что он мигает!

MegaBIZON писал(а):И транзистор BC557 - аналог 2N3906? или что-то другое? Просто почти всегда там маячит именно 2N3906.

На рынке небыло 2N3906 продавец посоветовал как он сказал его аналог BC557 , взял BC557. И я вот что думаю он же не должен при прямых лучах тупо крутить, может надо резюк всетаки подобрать.

Интересно, а что будет если вместе резюка обрыв цепи сделать?

нифига!

Какая пара кондеров быстрее наполнится током от батарейки - в ту сторону бот и накренится - шмяк.

Не может он искать пищу таким мокаром - "полные" кондёры тяжелее не становятся, а параллельные кандёры, как ни крути, наполняются одинаково. Получаем греблю в одну сторону. Тем более странна для меня такая распостранённость таких бимов.

Простой , а ролик снимал специально с таким ракурсом чтобы было видно что он мигает!

Не понял... Светик простой. А снимал так, чтоб было видно, что мигает... как так?
Если он мигает - то почему в ролике он просто разгорается перед "сбросом"? А если не мигает, то где же необходимый импульс?
Я скорее всего чего-то опять не знаю...

...он же не должен при прямых лучах тупо крутить...

При такой жырной светобатарее вполне должен Ток она даёт достаточный, кондёры полны перманентно, триггер не затыкается - мотор маслает до потери пульса. Тоесть пока из под солнца не убежит.

Добавлено спустя 1 минуту 34 секунды:

SmorBoB писал(а):Интересно, а что будет если вместе резюка обрыв цепи сделать?

Триггер "заглохнет", не успев "открыться".

SmorBoB писал(а):Интересно, а что будет если вместе резюка обрыв цепи сделать?

Замкнул резюк -перестал крутиться движок, просто горит светодиод и все. А так схема срабатывает при достижении на кондерах около 3-х вольт.

Не, я не про замкнул, а про разорвал цепь в этом месте. Попробуй, а?

Ну а я как раз про разрыв и написал. Сам не то чтобы целенаправленно пробовал, но уже тыщу раз в макетку эту схему тыкал, и походу пока всё воткнуто не будет, работать не начнёт. В том числе и без резостора.
Попробовал бы, скуки для - но растележивать всю эту канитель по столу в 2.40 ночи как-то уже не хохота
Завтра попробую - просто подстроичник пожирнее вместо резюка воткну, и покруча его на все лады. Если время будет.

MegaBIZON писал(а):...Получаем греблю в одну сторону...

Если не [гы!][/гы!], то предположу, что у Марка Тильдена (или кто там был прородитель сей конструкции) бот сбалансирован по массе таким образом, что при очередном дрыжке (не могу слово подобрать) бот запросто теряет равновесие и перекатывается на другую случайную пару кондеров, тем самым меняя направление следующего дрыжка.

Добавлено спустя 3 минуты 19 секунд:

MegaBIZON писал(а):...но растележивать всю эту канитель по столу в 2.40 ночи как-то уже не хохота ...

=) Не растележивать, не надо. Я думаю ТСу было бы не трудно =)

SmorBoB писал(а):...бот запросто теряет равновесие и перекатывается на другую случайную пару кондеров, тем самым меняя направление следующего дрыжка.

Ну что он катится не в одну и ту же сторону я понимаю. Но целенаправленно-то к свету-то он не катится? вот что я хочу уточнить.
