**megavlader** » 21 мар 2010, 20:02

Вроде должен-же работать, а не пашет. Непонятно почему. Может кто уже пытался собирать по простой схеме этих BEAMок, скажите из-за чего могут возникать трудности плиз.

**megavlader** » 21 мар 2010, 20:03

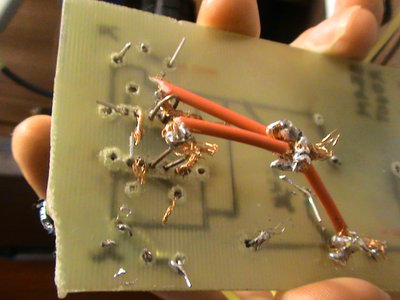

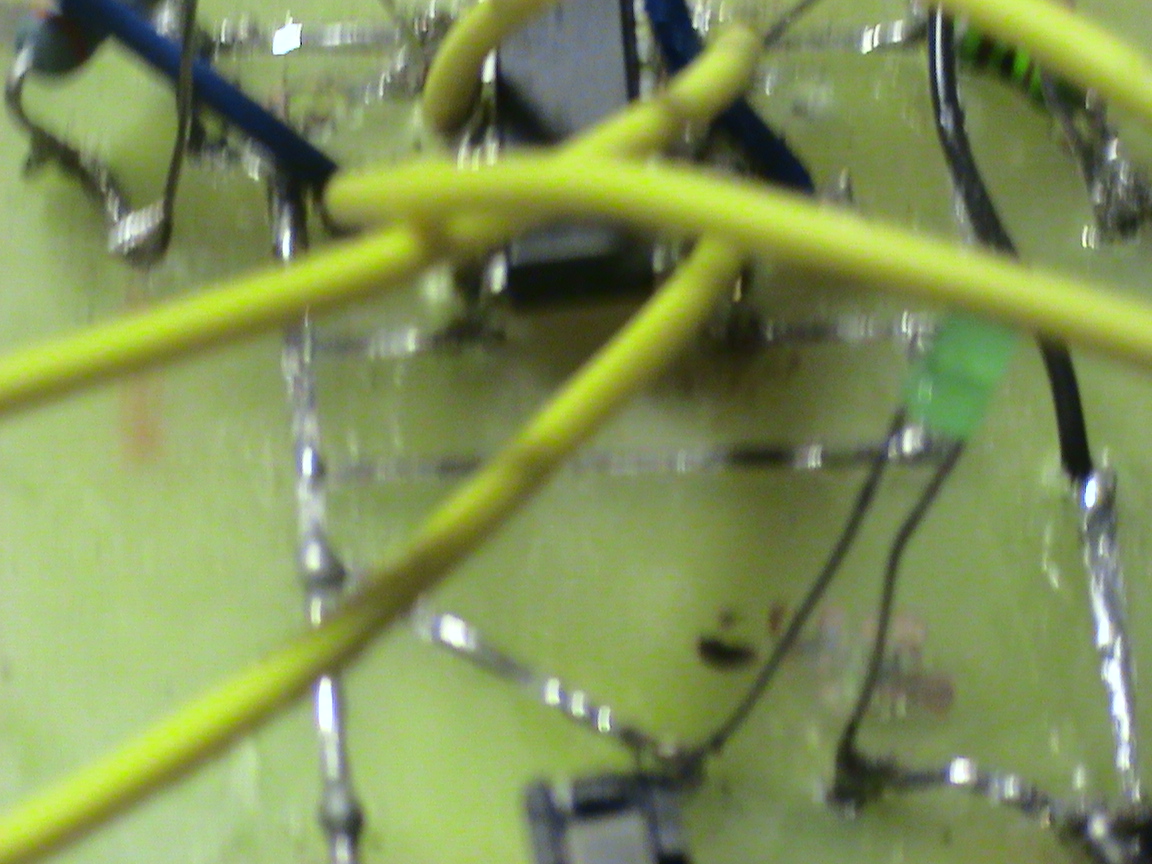

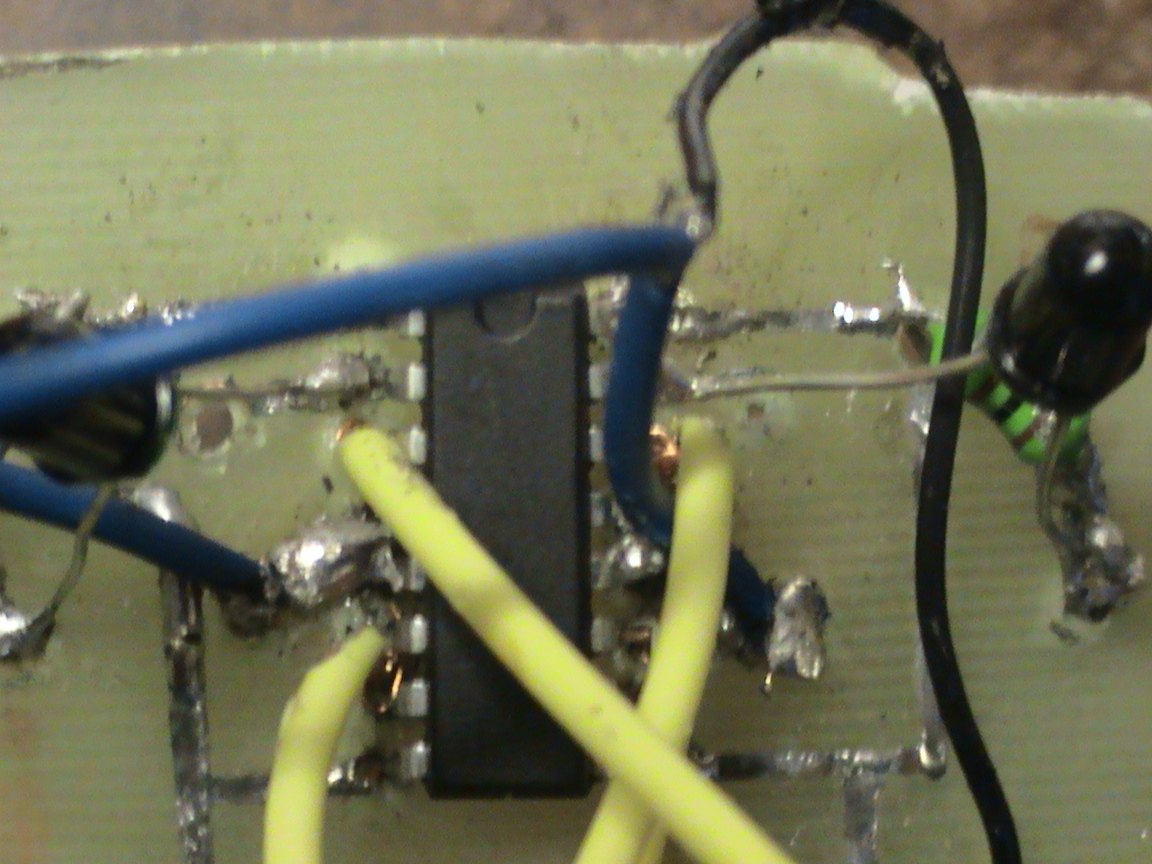

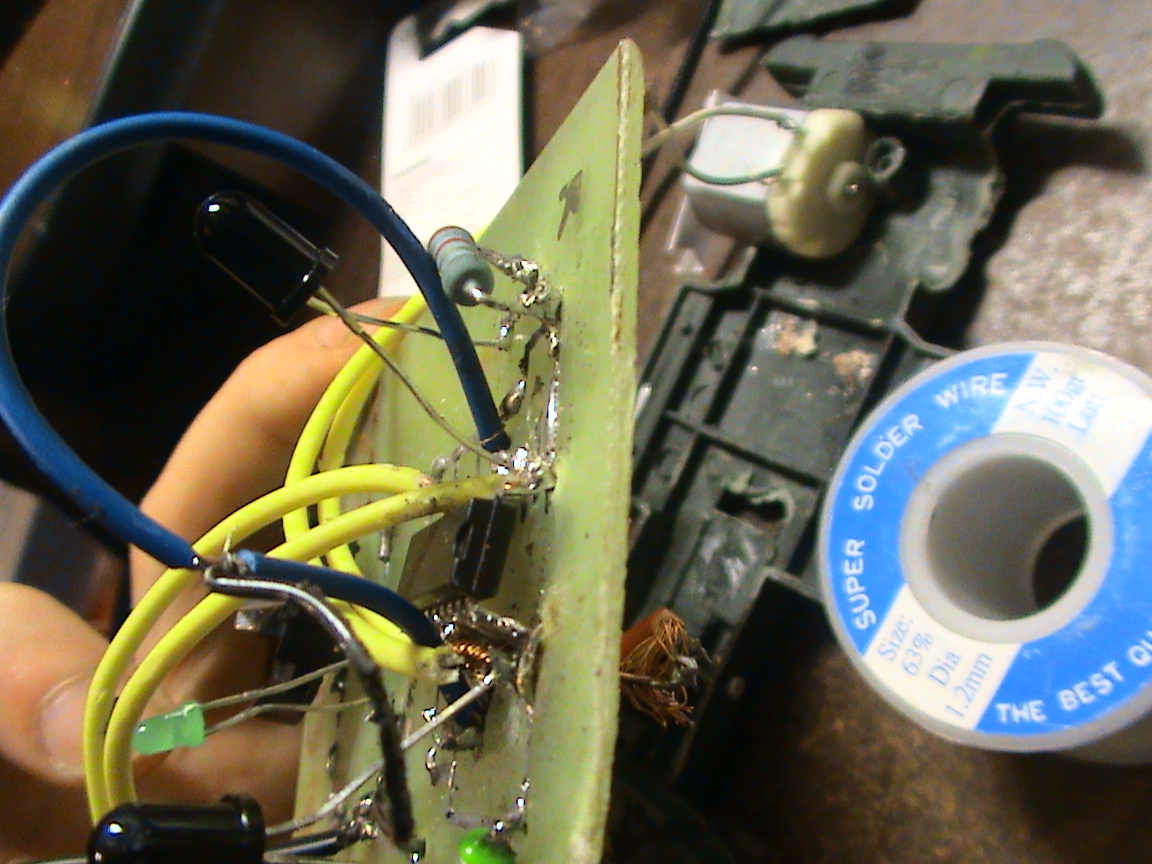

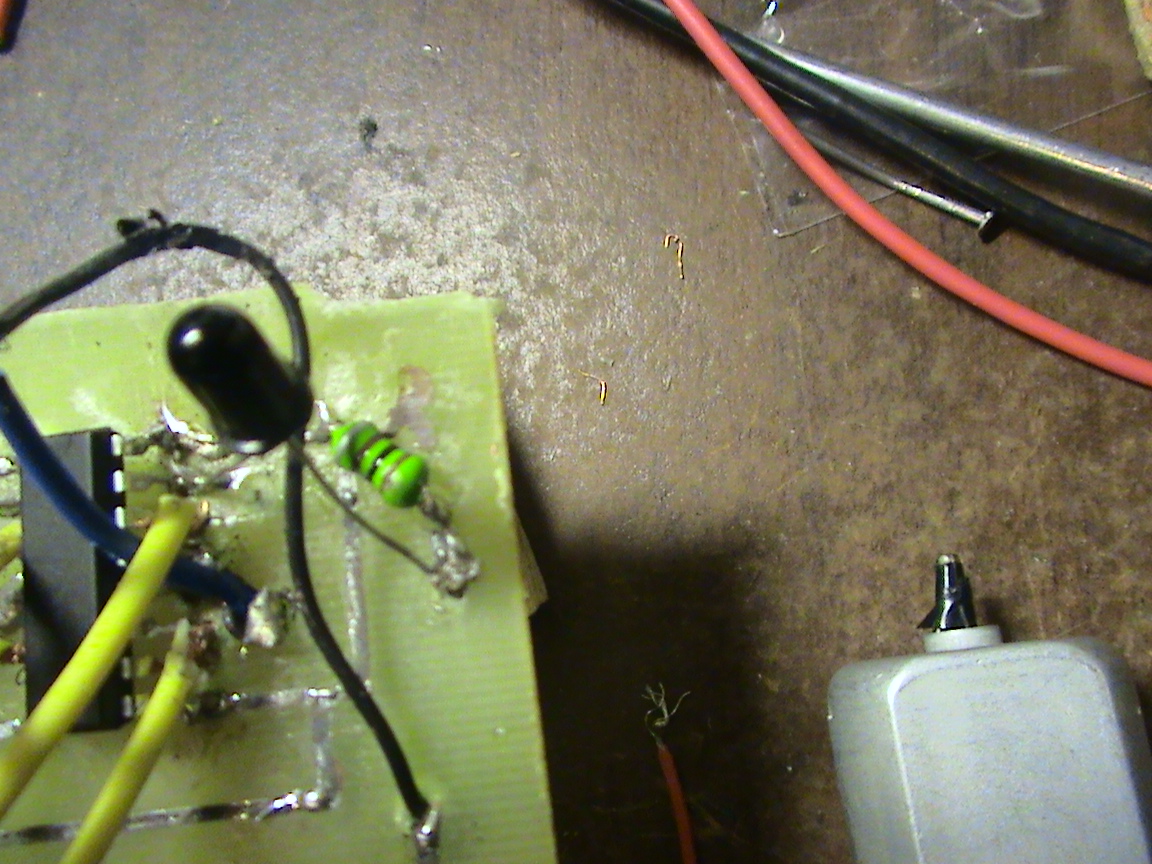

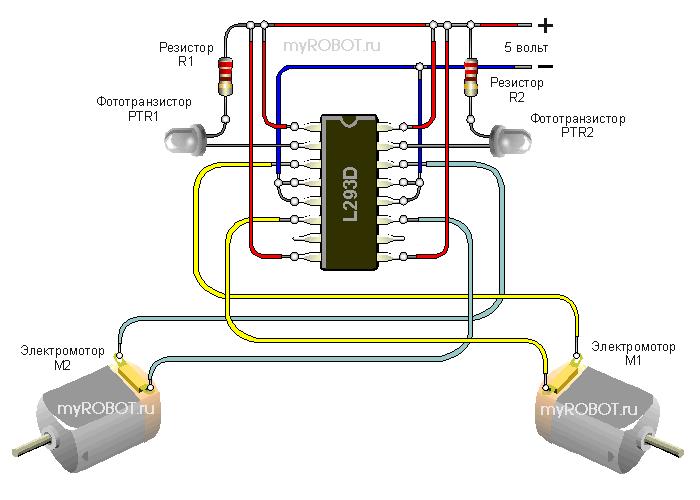

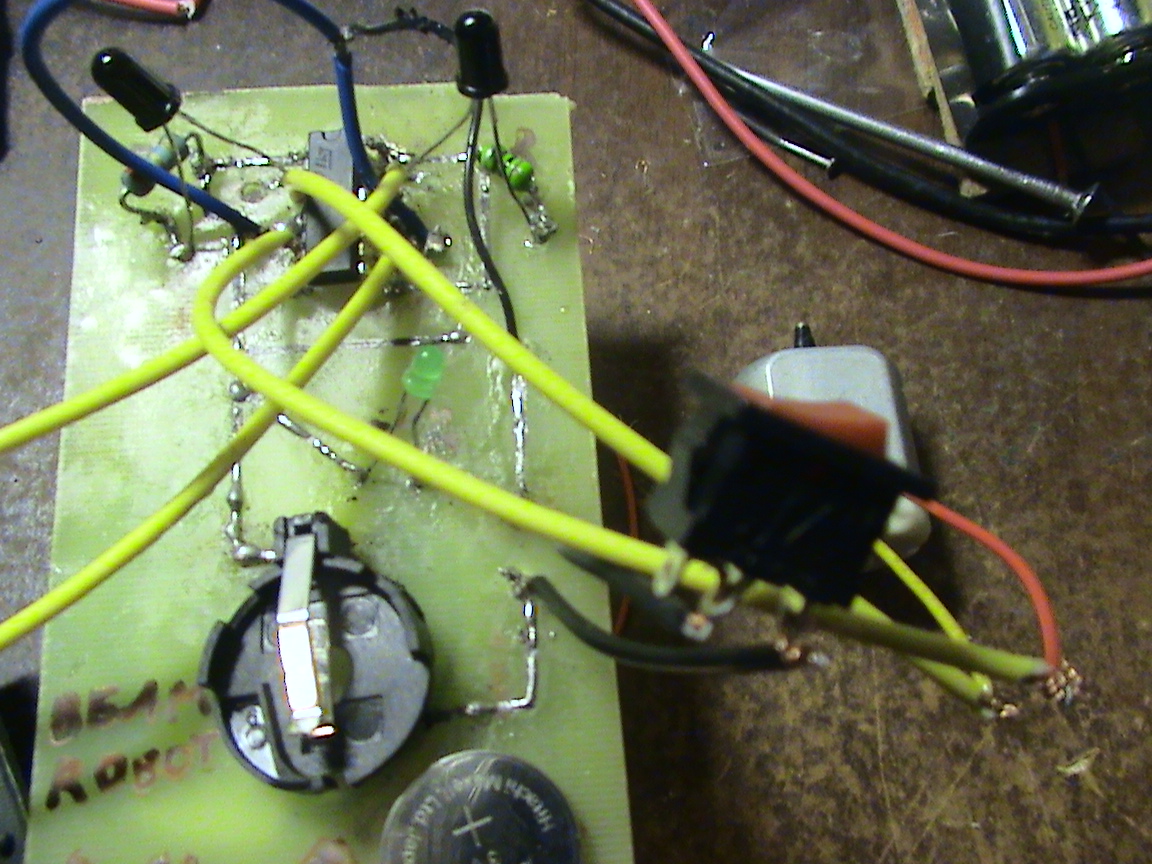

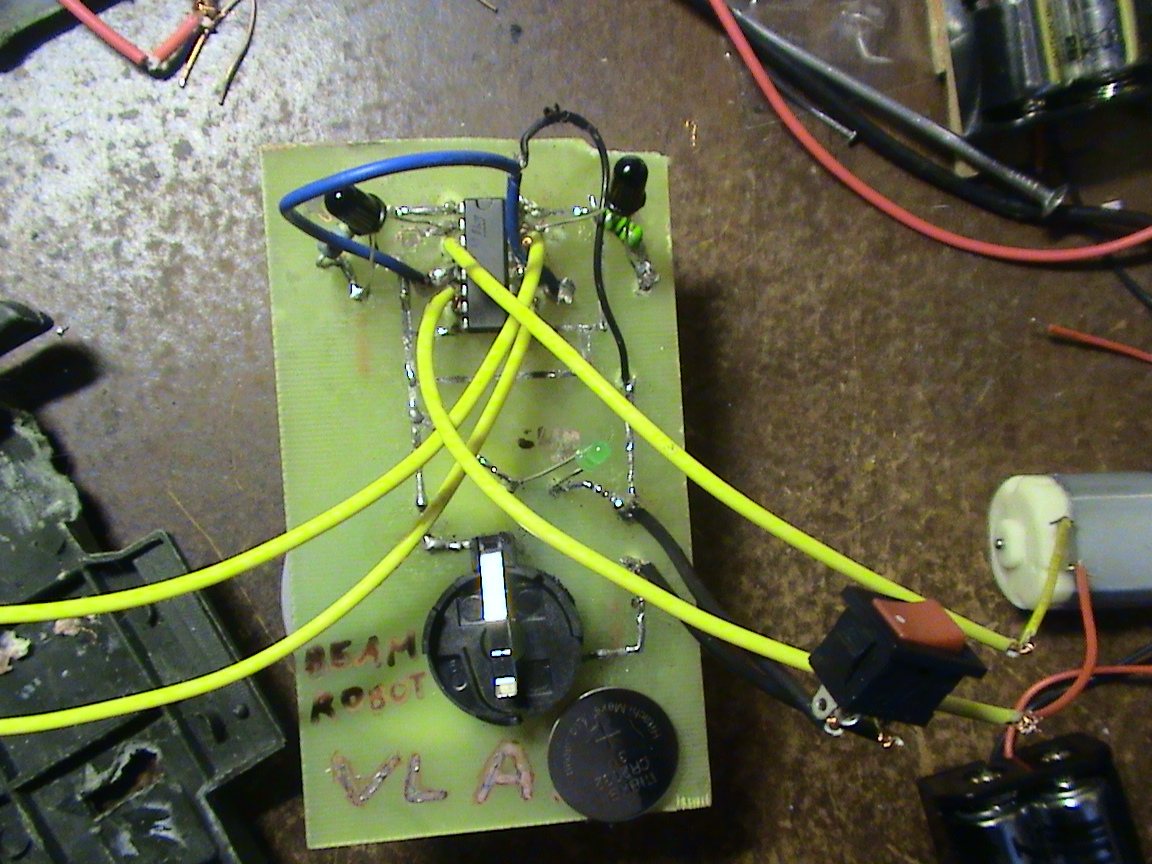

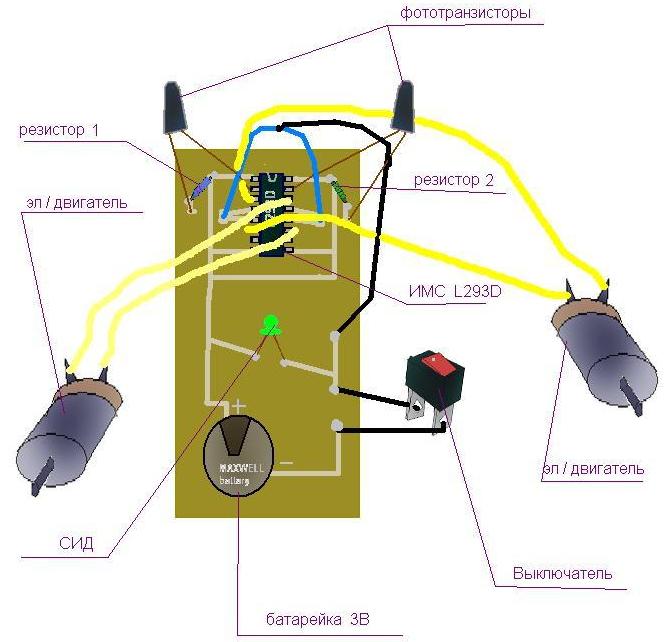

Вот схема того как я БИМку собирал. И фотки. Что может быть не так?

**=DeaD=** » 21 мар 2010, 20:18

А что, движки планируется от этой батарейки питать? Да еще и через L293D? там же вообще ничего на моторы не остается.

**megavlader** » 21 мар 2010, 20:23

Батарейка на 3 вольта.

Хотел обычные АА взять, но движки без редукторов сразу наверное встанут в стопор. Пришлось использовать эту для облегчения массы.

**=DeaD=** » 21 мар 2010, 20:26

На L293 падение напряжение может достигать 1.2-1.5В, да и сама батарейка не предназначена для большой токоотдачи.

**=DeaD=** » 21 мар 2010, 20:28

Для начала попробуйте заменить таблетку на нормальные батарейки с общим уровнем напряжения 4.5-6В, по проводам, а потом уже остальное копайте.

**MegaBIZON** » 21 мар 2010, 20:29

трёхвольтовой таблетки тупо не хватит для работы микросхемы, так что бери сразу четыре мизинчиковые батарейки (ААА), и не боись - поедет. Но без колёс - валами по полу. Если нужны колёса, для проходимости например, то только с редукторами хоть какими-нибудь.

**megavlader** » 21 мар 2010, 20:35

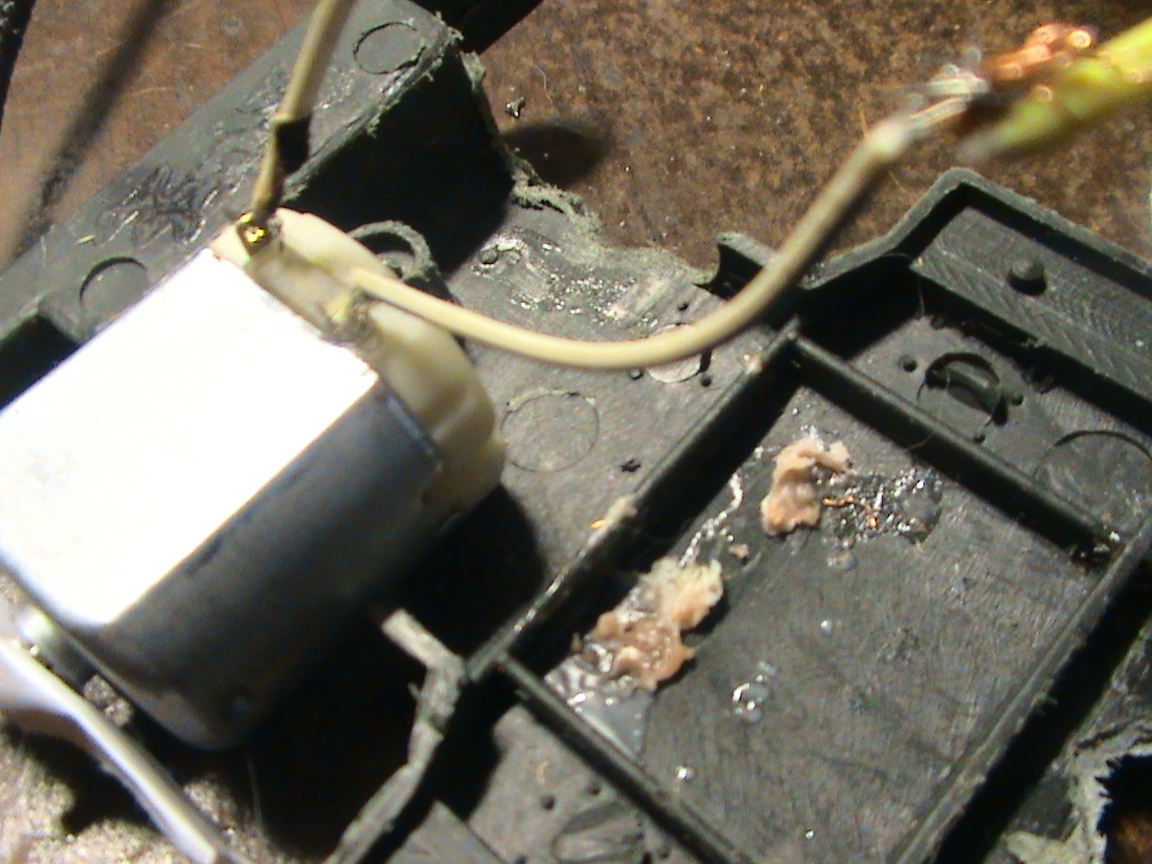

Какими валами? У меня только колёса от игрушечного джипа. Если имеются ввиду личные валы двигателя, то их придётся тодга по углом располагать? Я их уже параллельно полу приклеил.

Ладно, использую стандартные 6в АА. Хотя светодиод посередине схемы сгорит, он на 3В расчитан.

**=DeaD=** » 21 мар 2010, 20:53

Светодиод только не забудьте через резистор врубить.

**megavlader** » 21 мар 2010, 21:35

Проверял проверочными батарейкми АА в едином батарейном отсеке. Подключил полярность, врубил питание, но почему-то даже на 6В двигатели на свету не вращаются. Припаял даже лишнюю пару фототранзисторов. Нэхрэна.

Проверил дорожки и ножки микросхемы мультиметром - напряжение есть. Свечу всеми фонариками и лампочками на столе на транзисторы - ниакой реакции.

**MegaBIZON** » 21 мар 2010, 23:13

Уточни: колёса тупо начажены на валы моторов? Если да, то не поедет, нужны редукторы.
И - если колёса надеты напрямую на валы, то: моторы работают и колёса крутятся пока на пол не поставишь? Или же они ВООБЩЕ не крутятся?

**megavlader** » 22 мар 2010, 07:41

Вообще валы не крутятся.
Хотя соединены моторчики проводами нормально. Вроде нигде не замыкает.

Когда концами проводков батарейного отсека трогаю ножки фототранзистора, то загорается проверочный светодиод посередине платы. Значит питание всё-таки есть. Но почему-то не идёт на моторы.

**MegaBIZON** » 22 мар 2010, 09:50

угу.
короче, поотрывай от микросхемы все эти фототранзисторы-резисторы, особенно этот дурацкий контрольный светодиод - оставь только саму микросхемку, питание и моторы. Тыкай плюсом на входы, и если не заработает, микросхему пора чинить. Правильно, молотом. Заработает - с пристрастием проверяй фототранзисторы (или кто они там у тебя) - чойта кажется мне, что это инфракрасные светодиоды, которым тут не место.
Третий раз не могу понять: редукторов в конструкции не предвидится? Колёса насажены на валы?

И это, коль уж собрался экономить на граммах - викинь эту доску, которая у тебя вместо платы. Весит она поди папа не горюй, да и вообще чтоб спаять такой мозг вполне хватит и навесного монтажа - легко, компактно.

**avr123.nm.ru** » 22 мар 2010, 10:14

megavlader писал(а):И фотки. Что может быть не так ?

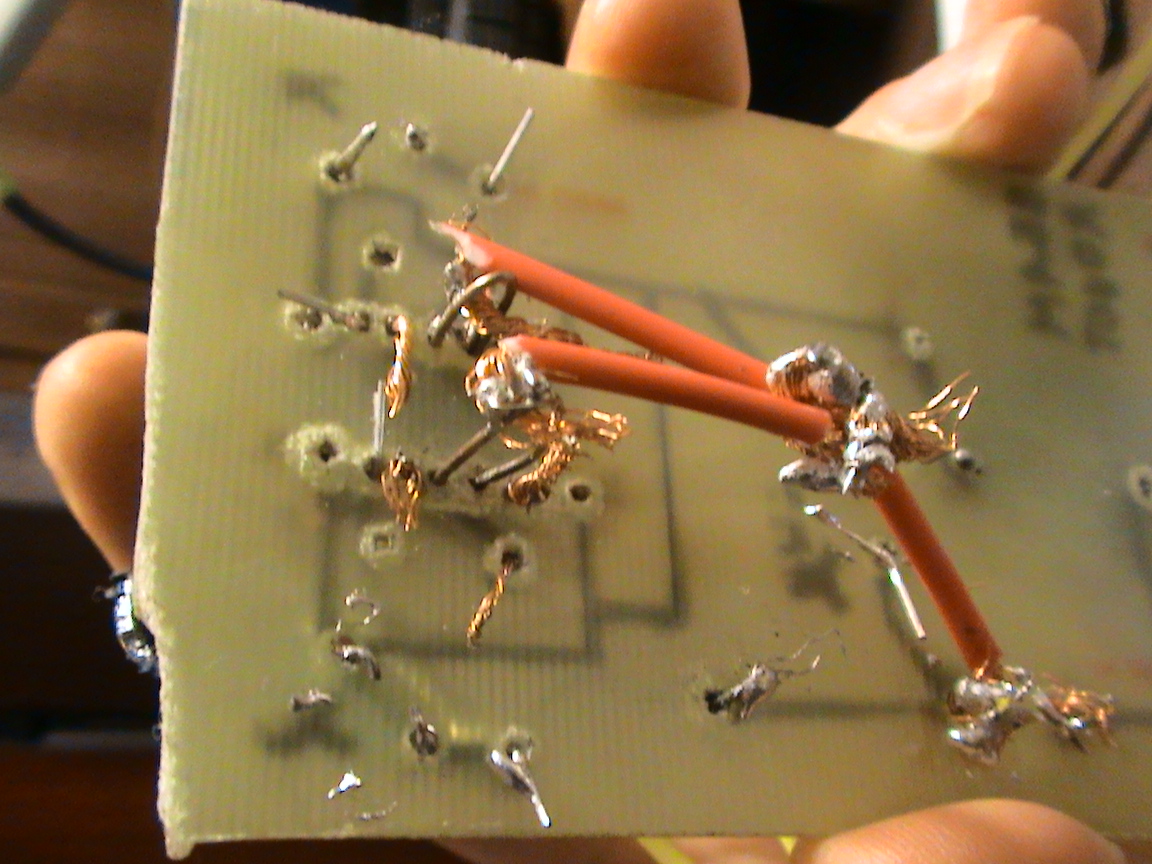

1) сильно рекомендую за 45 рублей купить флюс для пайки, вот такой - http://chip-dip.ru/product0/428927844.aspx

2) макетную плату качественную с металлизацией, которую можно резать по надобности - viewtopic.php?f=3&t=7724

Все учись делать аккуратно и хорошо, даже BEAM-ов.

**Myp** » 22 мар 2010, 13:11

естественно что ничего не работает
там же в схеме написано 5 вольт питание минимум
это батарейка только только годится светодиодиком светить

туда надо минимум 4 пальчиковых батарейки последовательно
