Bluetooth-адаптер за 50р. и варианты связи с МК

Сообщение ветерок » 11 июл 2010, 10:11

Бояре.
Купиля два USB Bluetooth-адаптера за 50р. на чипе as3620qa тут
описание на микросхему не наёл но на сайте изготовителя есть общее описание семейства
в структуре микропроцессора видно что помимо интерфейса USB есть и UART и SPI и...
Подключил я один адаптер к компу,второй разобрал и просто подал питание.
Хочу определить где у микросхемs ножки Rx Tx методом научно-обоснованного тыка.
Вдруг там это тоже запрограммировано,китайскими братьями.
Какой софт мне лучше всего взять для исследования ?

В списке устройств при подключении виртуальных комп-портов не появляется.
Вместо этого два устройства в пункте сетевых адаптеров.
---
Очень хочется модуль bluetooth за 50р.
Вложения

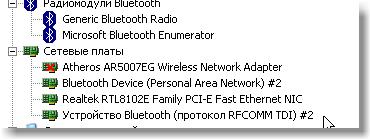

в диспетчере...

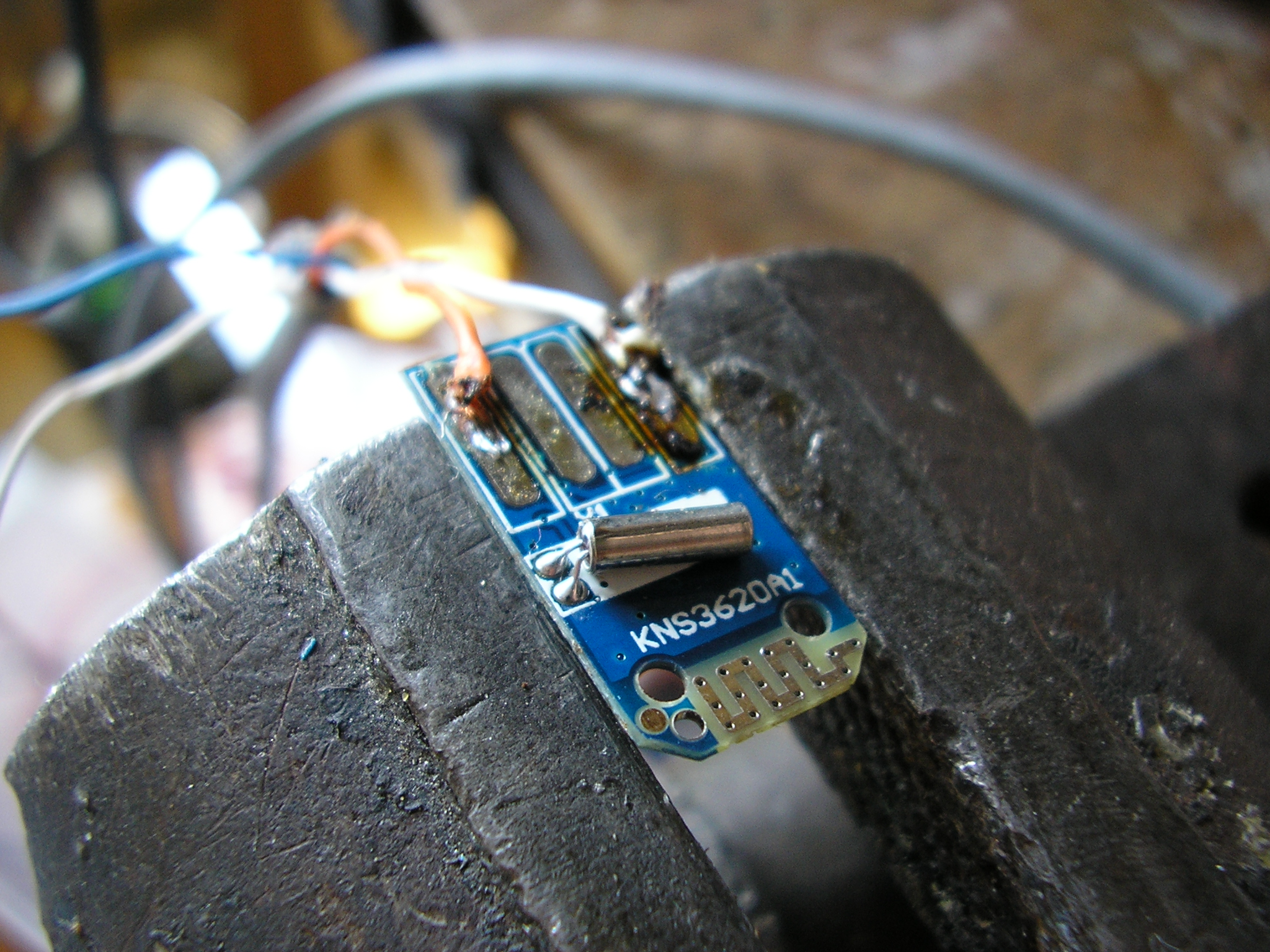

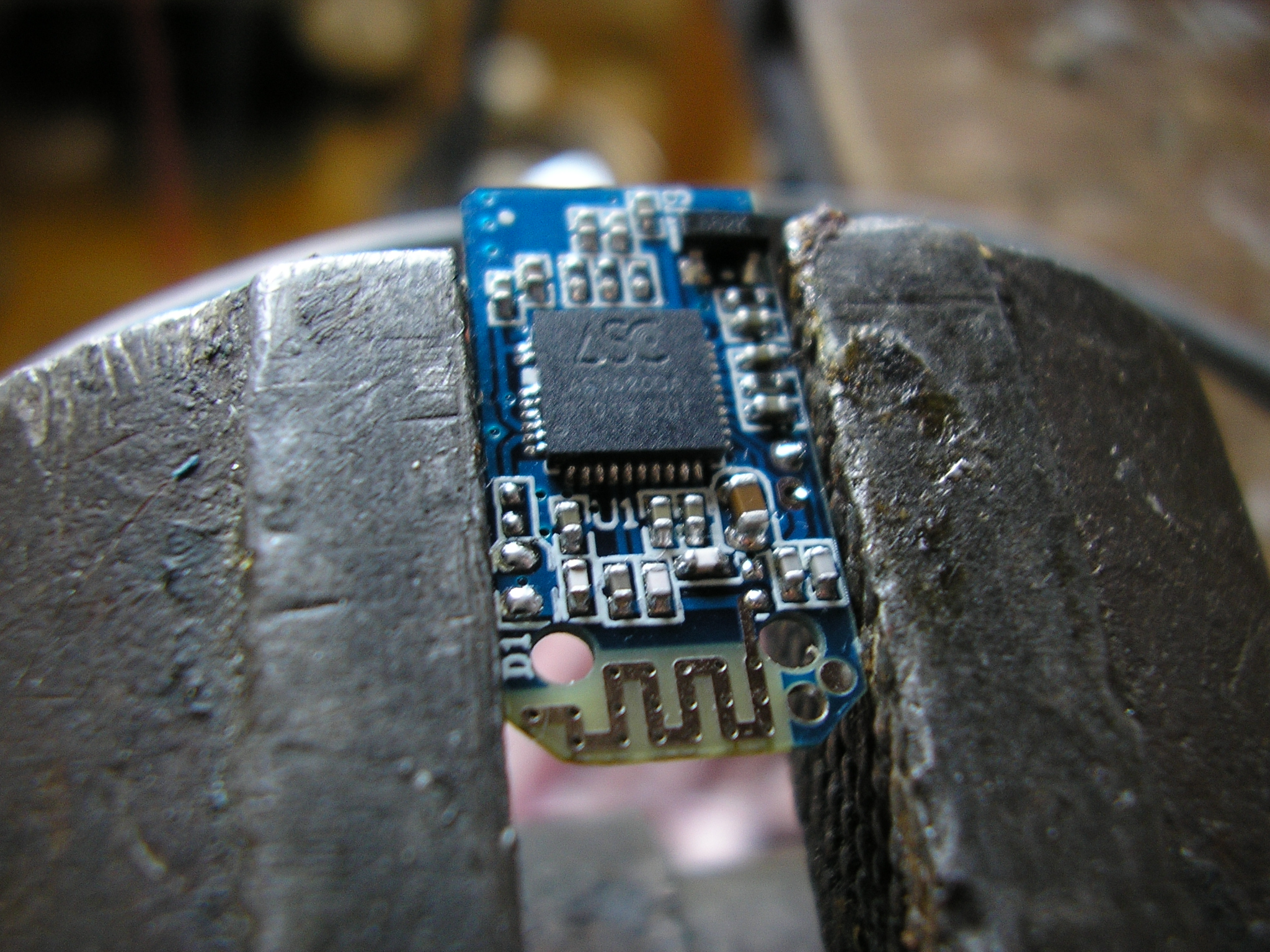

сам адаптер
Последний раз редактировалось ветерок 11 июл 2010, 15:31, всего редактировалось 1 раз.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение =DeaD= » 11 июл 2010, 10:32

ветерок писал(а):Очень хочется модуль bluetooth за 50р.

Чип ничего не даёт, кто вам сказал, что внутри у него есть Firmware поддерживающее SLAVE-режим профиля SPP?

А софт для сборки таких Firmware под конкретные чипы стоит что-то типа от 5K$
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 10:56

а кто вам сказал что мне кто-то сказал ?

сразу видно, прочёл два первых и последнее предложения.
Последний раз редактировалось ветерок 11 июл 2010, 11:00, всего редактировалось 1 раз.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение =DeaD= » 11 июл 2010, 10:58

А вы это зачем спрашиваете? :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 12:12

как для чего,деньги сэкономить.
есть предложение использовать Bluetooth модуль от гарнитуры сотовых.
http://www.dealextreme.com/details.dx/sku.10485
275р. с доставкой.
управление с помощью DTMF реализовать.
Голос и прослушивание,бесплатное приложение.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение avr123.nm.ru » 11 июл 2010, 12:22

А как с ПК тоны програмно отсылать ? Код есть ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение =DeaD= » 11 июл 2010, 12:33

ветерок писал(а):есть предложение использовать Bluetooth модуль от гарнитуры сотовых.
275р. с доставкой.

Какая общая структура решения будет в таком случае начиная от ПК и заканчивая МК? Будет ли доступен классический виртуальный COM-порт на ПК и обычный UART на МК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 13:33

вот насчёт стандартного решения BT-модуль -> МК это сложно сказать.

Я то предпологаю звуковый выход скажем правого канала на вход МК дальше прога декодирует посылки DTMF примеры кода под AVR в сети видел.
Как и генерацию DTMF сигнала,его на микрофонный вход.
Левый канал разговорный.
А с компа-то понятно,всё что поддерживается всё может быть доступно.
Если есть звуковой канал туда из любой среды разработки можно закинуть принять что угодно?DTMF кодеры декодеры тоже написаны,нашёл в сети несколько исходников,включая обработку в реальном времени.

--
тона передавать это стандартные процедуры виндовс,в смысле звуковой канал.
Не уверен но думаю тут всё прозрачно.

закажу может поиздеваюсь,чего там чип поддерживает в этих наушниках.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение =DeaD= » 11 июл 2010, 13:54

Просто на все эти издевательства уйдёт куча ресурсов МК, коих там и так не густо, и как следствие понадобится такой огород вокруг этой гарнитуры городить, что стандартные микросборки на BTM-111 покажутся идеальным решением :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 14:39

BTM-111
это очень дорогое решение яб сказал этот модуль и 300р. не стоит.
Апаратные есть телефонные микрухи DTMF ...
Нужно искать думать,придумывать,этим и отличается русский человек от остальных.
Последний раз редактировалось ветерок 11 июл 2010, 14:50, всего редактировалось 1 раз.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение Grem » 11 июл 2010, 14:45

2ветерок, а вы не забывайте о стоимости времени.

Добавлено спустя 2 минуты 14 секунд:
причем ладно если бы вы не хотели отдавать 5к$ за лидар, и хотели бы сделать самому дешевле, а то из за нескольких сотен рэ тратить кучу времени - не серьезно :)
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 14:54

не,не,не...
не куча...
вот я щаз угнал у соседа блютуз гарнитуру,подключил,свой адаптер за 50р. комп нашёл его ,затем появилась звууовуха,всё,решение связи готово.
В приложении вибираем источник откуда брать куда передавать.
с DTMF пакетами Z80 даже справлялся на 4мгц в АОНах
причём и кодировал и декодировал.
можно спец микрухи.
И конечно это решение только некоторого круга задач,подходящих для этого.
Аватара пользователя
ветерок

Сообщения: 68
Зарегистрирован: 12 дек 2006, 01:17
Откуда: Ижевск
Skype: selevos

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение =DeaD= » 11 июл 2010, 14:58

уарт и виртуальный ком-порт всё равно не получите, так что еще создаёте танцы с бубном на ПК и на МК - проще тогда с нуля начать радио городить или взять по 100р передатчики\приёмники.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение blindman » 11 июл 2010, 14:59

При чем тут "Open Robotics: Bluetooth-адаптер"?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Bluetooth-адаптер

Сообщение ветерок » 11 июл 2010, 15:09

blindman писал(а):При чем тут "Open Robotics: Bluetooth-адаптер"?

а что это, электровеник чтоли ? :)
Мы тут ищем, обсуждаем,а вы ?


Добавлено спустя 4 минуты 14 секунд:
=DeaD= писал(а):уарт и виртуальный ком-порт всё равно не получите, так что еще создаёте танцы с бубном на ПК и на МК - проще тогда с нуля начать радио городить или взять по 100р передатчики\приёмники.


на кой нужен юарт если надо в лево в право повернуть,зажечь светодиод, два байта температуры передать ?
Ну если выдать\принять\обработать код в DTMF для вас тема обсуждения,то извините.
----------
вот так вот..
хотел сделать программатор AVR с блютузом,а вот до чего докатился )))
Давайте тогда мышку заюзаем,тож дешевле модуля и юарт есть и все блага за теже деньги.
320р.
http://www.dealextreme.com/details.dx/sku.32837
Вот теперь точно я победил :D
Надеюсь хлеб не отнял у некоторых тут.
Прогресс это поиск и новые решения.
Последний раз редактировалось ветерок 11 июл 2010, 15:28, всего редактировалось 8 раз(а).
