**x3mC0D3R** » 09 сен 2009, 09:24

На Китайские машинки на радио управлении ставят контроллеры TX-2B (в пульт) и RX-2B (в машинку).
В общем если кому интересно - будете знать название микросхем...

**D1mcon** » 09 сен 2009, 09:25

Я скажу больше, на форуме даже где-то ДШ на них уже выкладывали.

**x3mC0D3R** » 09 сен 2009, 09:39

Не ржать!
А что такое ДШ?

**avr123.nm.ru** » 09 сен 2009, 09:59

Это технический паспорт компонента - говорят "даташит" типа datasheet. ****
<Сергей> Добавь прямой линк на материал. Удалишь предупреждение еще раз - бан сразу.

или Даигатель Шаговый.

**Сергей** » 09 сен 2009, 10:07

Если нужно просто дискретное управление то можно и иза машинок выдернуть, там уже с драйвером двигателей обычно. А если будет использоваться микроконтроллер - нужно использовать цифровой радиоканал, лучше всего блютус.

**x3mC0D3R** » 09 сен 2009, 10:14

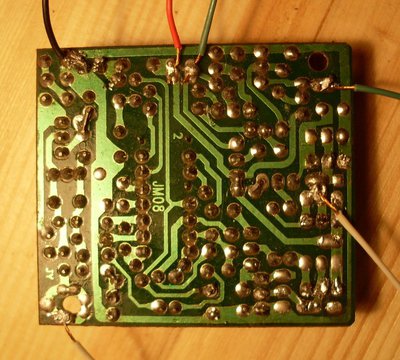

Сейчас передомной лежит плата из радио-машинки.
Драйвера двигателя не наблюдаю.

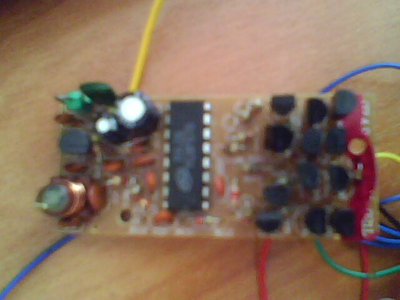

Вот фотка платы))
зы. Микросхема эт RX-2B

**Victorovych** » 09 сен 2009, 10:21

Драйвера двигателей похоже справа

**Сергей** » 09 сен 2009, 10:24

Да, он справа.

**galex1981** » 09 сен 2009, 10:32

Мостом на биполярных транзисторах сделан

**Myp** » 09 сен 2009, 11:41

куча чёрных хренек на 3х ножек в комплексе образуют тот самый драйвер двигателя =)

обычно его можно отпилить ножовкой от остальной платы и юзать отдельно

**kiko_87** » 11 мар 2010, 20:30

мужики у мну тоже вопрос по даташиту смарю есть стандартно вперед, назад ,влево ,вправо, и "турбо" - оно никуда не подключено, а если подключить? че нить будет ? :oops:

**aptemko** » 16 мар 2010, 16:55

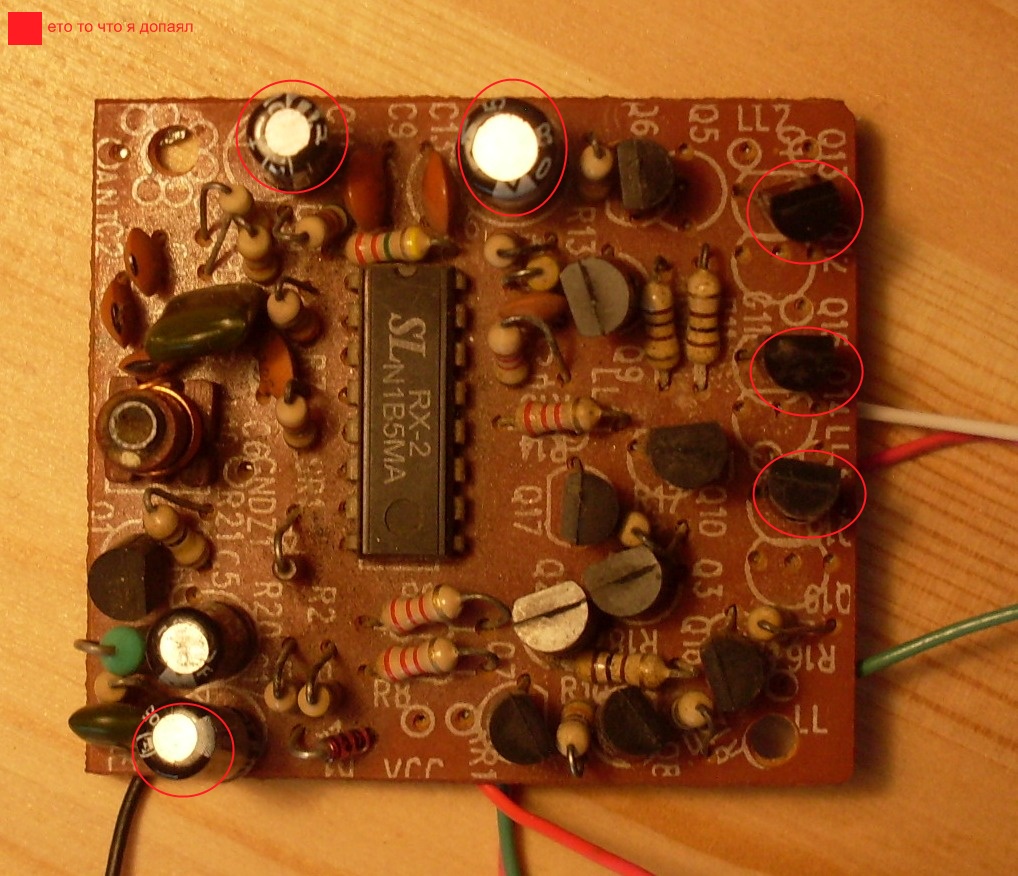

выложи пожалуйста фотку получше и с другой стороны тоже. У меня вопрос можно ли реанимировать подобную схему если было вырвано несколько транзисторов? и как ето сделать? я допаял туда каких то но не зная про то что они все разные.

**Myp** » 16 мар 2010, 17:21

kiko_87 писал(а):мужики у мну тоже вопрос по даташиту смарю есть стандартно вперед, назад ,влево ,вправо, и "турбо" - оно никуда не подключено, а если подключить? че нить будет ?

можешь на эту ножку повесить управление светодиодами, или управление чемто ещё
это просто дополнительный выход 5й который можно использоваться в своих целях)

**Alt333** » 13 апр 2010, 12:51

А скажите можно как то вместо этих микросхем допустим впихнуть туда mega8? Точнее даже вопрос не в этом. Каким образом передается там сигнал, как его слать с контроллера, и как принимать на принимающей стороне?

То есть я хочу передатчик оставить, а вместо этого шифратора поставить МК. И так же в приемнике. Реально?

Просто мне вот 5 команд не хватает. Хочется больше.

**pashteet** » 13 апр 2010, 13:51

ну и пишите свой протокол общения, зачем встроенный расшифровывать
