Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение =DeaD= » 23 июн 2009, 11:09

Сделай из него изображение, отправь здесь (нажимаешь предпросмотр сообщения и добавляешь файл внизу)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Dizayner » 23 июн 2009, 11:35

R1-R24 1 кОм -
С1 - С8 100 мкФ/16 В -
VD1 - VD8 1N4148 КД522, КД509
VD9 - VD16 Светодиод красный -
VT1 - VT8 BC547 BC548, КТ315
K1 - K8 BS-115C 12 V –
Вложения

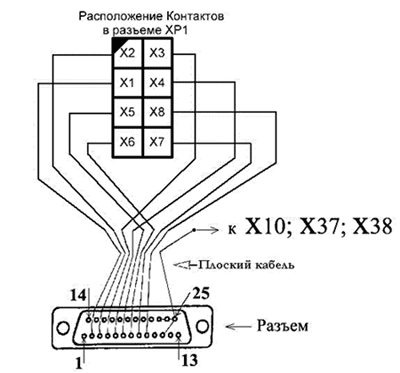

правильная разводка ? можно включать ???
подарок с ИХБТ.ком
Уже собранная схема, требует проверки ( ! )
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Dizayner » 24 июн 2009, 10:19

что-то все как-то дружно замолчали.....

- в данной схеме меня смущает тот факт что контакт Х1 с напряжением +12Вольт подключен на вход 2-го ПИНа ЛПТ-порта. я пока собраный девайс не соеденил, ЛПТ-спалить-то лег-ко :oops:

1)верно ли соединение Х1=12В--->PIN-2(LPT)???
2) так как не нашел релюшки "BS-115C" установил другие "ATXD23322, TXD2-2M-H-12V"
3) так же электронщик сказал что там необходимо заменить диоды VD1 - VD8 "1N4148" ?
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Master » 24 июн 2009, 16:21

Лично я работаю с ЛПТ портом исключительно через опторазвязку на 4N25 .

Добавлено спустя 2 минуты 4 секунды:
А чем ты управлять собрался?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Dizayner » 24 июн 2009, 18:21

Master писал(а):Лично я работаю с ЛПТ портом исключительно через опторазвязку на 4N25 . А чем ты управлять собрался?


- своего рода проект "SMART-HOME" :wink: (подробности в ЛС) - скинь мне схемку с 4N25 под ЛПТ-развязку плз. :oops:
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Master » 24 июн 2009, 23:53

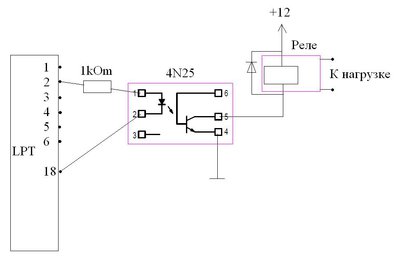

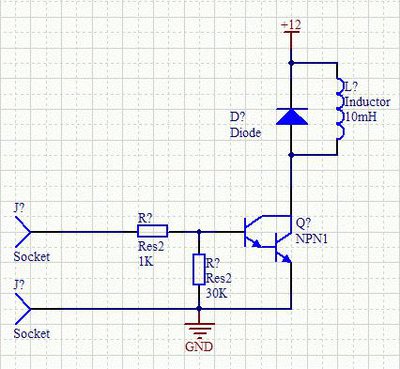

Ну как то так, не знаю как реле правильно на схеме обозначить, если тебе светодиодом нужно управлять то реле ваще не нужно просто заместо него ставишь светодиод и резистор.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Dizayner » 25 июн 2009, 01:46

Master писал(а):Ну как то так, не знаю как реле правильно на схеме обозначить, если тебе светодиодом нужно управлять то реле ваще не нужно просто заместо него ставишь светодиод и резистор.


Я вышеприведенную схемку спаял под одну програмку а схемка не работает, потом подключил светодиоды через резисторы 470-Ом, результат нулевой, вероятно ЛПТ-порт спалил....,
- оказалось достаточно было установить "4N25" и никакой вышеприведенной развязки с транзисторами и конденсаторами не надобно, "оптическая защита" так сказать :good:
- тем не менее спасибо за полезную инфу :beer:
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: LPT, XP автоматически при загрузке устанавливает лог1

Сообщение Master » 25 июн 2009, 09:13

Может софт кривой.
Попробуй подключить вот так:
Ножка ЛПТ №2 - резистор на 1 кОм - светодиод - ножка ЛПТ №18
viewtopic.php?f=81&t=2864&start=0
вот тут програмулька для управления CNC станком, но там внизу есть кнопки которые просто позволяют управлять ЛПТ.
И возможно в биосе в настройках ЛПТ нужно выставить другое значение, блин забыл как называется режим.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
