Сообщение DronAxe » 12 дек 2008, 18:36

Народ! Нужно ваше мнение в целесообразности девайса:
плата 10х10 см
буфер-микросхема ОЗУ на 1 кб

кто не знает:
выставляем адрес байта, допустим 5-й байт 000100 - 6 проводков
выставляем данные на вход: 1 байт - 8 проводков
дергаем команду "писать"
данные записались
дергаем "читать" - считались
но это лирическое отступление

1)в буфер загоняем 1 килобайт накопившейся у нас инфы которую надо послать на другой девайс
2)дергаем за строб
3)радуемся что наша инфа улетела на девайс, а с девайса прилетел 1 кб с его буфера

теоретическая скорость не менее 1мбит/c
2 провода
ТТЛ реализация
максимальная себестоимость за одну сторону = 50 руб :)

щас накидаю картинку если кто чего не понял :)
Как говорил великий Стэн: Жги Картман! Жги!
Аватара пользователя
DronAxe

Сообщения: 38
Зарегистрирован: 18 янв 2008, 21:00
Откуда: Новосибирск

Re: Буфер-Порт

Сообщение blindman » 12 дек 2008, 18:38

Нифига не понятно. Даешь картинку
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Буфер-Порт

Сообщение DronAxe » 12 дек 2008, 18:52

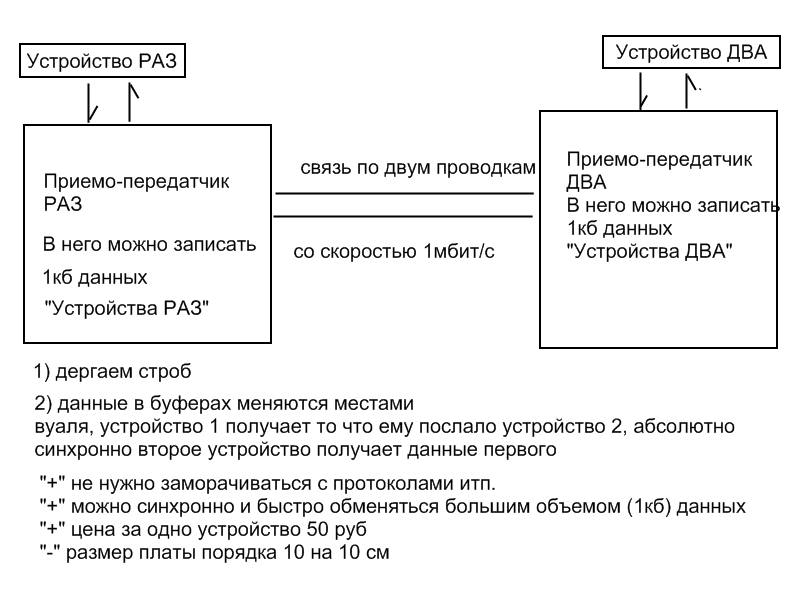

Ну, вот :)
